V a coupé la machine de carte PCB Depaneling

V Machine de dépannage de PCB de coupe assurant un stress mécanique minimal sur les PCB pendant le processus de dépannage pour un meilleur rendement

Toutes Les Catégories

machine depaneling de routeur de carte PCB

V a coupé la machine de carte PCB Depaneling

Machine de carte PCB Depaneling de laser

Machine de séparateur de carte PCB

Machine de distributeur de colle de SMT

Machine de soudure de barre chaude

Machine robotique de tournevis

Déchargeur de chargeur de carte PCB

Chariot de conducteur de SMT

Nous contacter

Ms. Amy

info@smtfullsolution.com

+86-138-28939112

+8613829839112

Contactez-nous maintenant

V Machine de dépannage de PCB de coupe assurant un stress mécanique minimal sur les PCB pendant le processus de dépannage pour un meilleur rendement

Nom De La Marque:	Winsmart
Numéro De Modèle:	SMTPD2
MOQ:	1 unité
Price:	negotiable
Détails D'emballage:	Caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Mode piloté:

PNEUMATIQUE

Pression atmosphérique:

0,4-0,6 MPa

Épaisseur de coupe:

0,6-3,5 mm

Longueur de coupe:

580 mm

Capacité de répétition:

μm ±2

Matériau PCB:

L'aluminium, le CEM, le FR4

Dépaneliseur de PCB découpé en V à noyau métallique

Vitesse de coupe:

0-300 mm/s

Caractéristiques de sécurité:

Bouton d'arrêt d'urgence, couvercle de sécurité

Vidéo d'inspection:

Fourni

Connexion de carte PCB:

V-coupe

Dimension:

780x300x450mm

Force de coupe:

Réglable

Matériau de la lame:

Acier rapide

Mode de fonctionnement:

Coupe automatique

Alimentation:

220 V/50 Hz ou 110 V/60 Hz

Composition maximale:

60 mm de hauteur

Taux de puissance:

Conduit:

Moteur

Capacité d'approvisionnement:

500 unités par an

Mettre en évidence:

V couper PCB depaneling machine stress minimal Il est très facile à utiliser

La machine de dépannage de PCB offre un meilleur rendement

V Tensions mécaniques de la machine de découpage

Description du produit

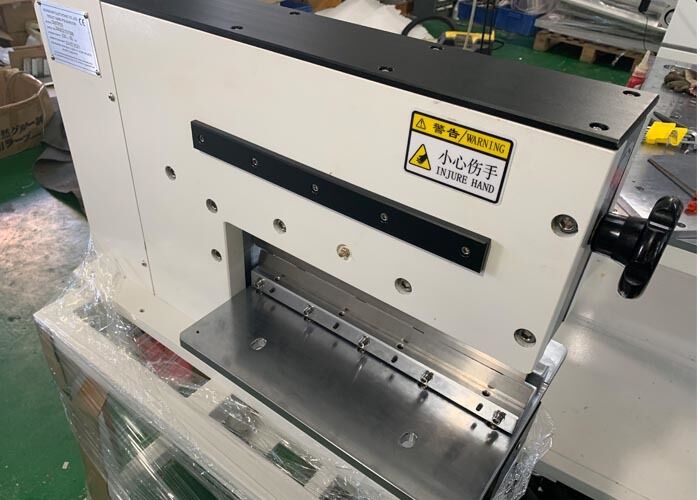

Machine de découpe de PCB V-Cut garantissant une contrainte mécanique minimale sur les PCB pendant le processus de découpe pour un meilleur rendement

Description de la machine de découpe de PCB V-Cut :

Cette machine de découpe de PCB V-Cut est une machine de séparation de précision professionnelle spécialement conçue pour couper et fendre des panneaux de PCB avec des rainures en V pré-entaillées. Elle adopte une structure de coupe mécanique à rouleaux précise pour réaliser une séparation de carte propre, lisse et à faible contrainte sans tirer les pistes, fissurer les substrats ou endommager les joints de soudure et les composants CMS.

Dotée d'une hauteur de lame réglable, d'une position de plateforme et d'une vitesse de coupe, la machine est compatible avec diverses épaisseurs de PCB, profondeurs de rainures en V et différents matériaux de carte tels que les substrats FR4 et aluminium. Avec un étalonnage stable de la lame et un écart de coupe minimal, elle assure une qualité de découpe constante et une répétabilité élevée pour la production de masse.

Compacte, facile à utiliser et nécessitant peu d'entretien, cette machine de découpe en V améliore considérablement l'efficacité de la production tout en réduisant la casse des cartes et le taux de produits défectueux, ce qui en fait une solution idéale pour l'assemblage SMT, la fabrication électronique et le traitement de PCB par lots.

Caractéristiques de la machine de découpe de PCB V-Cut :

1). Conception hybride électrique, entraînée par air comprimé, coupe à double couteau droit, adaptée à la division de feuilles CMS de précision, de cartes de circuits imprimés en aluminium.
2). Travail de perçage, adapté à tous les PCB de différentes épaisseurs, la course de coupe de la carte est inférieure à 2 mm, sans souci de sécurité opérationnelle.
3). Réduit la contrainte interne générée lors de la coupe de la carte à moins de 180 µST pour éviter la fissuration de l'étain et prévenir les dommages aux pièces de précision.
4). Coupe le bord de la rainure en V et la largeur de la pièce est de 0,3 mm, la hauteur est de 50 mm.
5). Les lames peuvent être réaffûtées
6). La contrainte de coupe est inférieure à 300 uE.

Machine de découpe de PCB V-Cut Spécifications :

Modèle	SMTPD2
Entraînement	Pneumatique
Longueur de lame	600 mm
Dispositif de coupe	Disponible
Garantie	1 an
Alimentation PCB	Manuel
Matériau PCB	Aluminium, CEM, FR4
Répétabilité	±2 µm
Système de contrôle	Manuel
Nom	Séparateur de PCB pneumatique

Applications de la machine de découpe de PCB V-Cut :

Il est largement utilisé dans l'industrie moderne des PCB V-score, améliore l'effet de coupe pour éviter les dommages aux composants.

Veuillez fournir les paramètres de vos panneaux ci-dessous pour confirmer si la machine standard est adaptée à vos applications :

1. Hauteur maximale du composant

2. Distance minimale entre le composant et le marquage en V

3. Longueur maximale du panneau

Machine de découpe de PCB V-Cut Avantages :

Pas de contrainte thermique : Contrairement aux méthodes laser ou de fraisage, la coupe mécanique évite l'accumulation de chaleur.

Haute précision de coupe : Séparation propre et sans bavure des cartes en aluminium denses.

Fonctionnement sans poussière : Pas de débris ni de poussière comme avec le fraisage mécanique.

Prend en charge les PCB épais : Conçu pour les matériaux de carte robustes et à courant élevé.

Compatibilité avec les longues cartes : Idéal pour les bandes LED et les applications d'éclairage linéaire.

Résultats répétables : Qualité constante sur la production à haut volume.

Emballage et expédition :

Emballage du produit :

La machine de séparation de PCB sera emballée dans une boîte en carton solide pour éviter tout dommage pendant le transport.
Tous les accessoires et pièces nécessaires seront placés en toute sécurité à l'intérieur de la boîte.
La boîte sera étiquetée avec le nom du produit et les spécifications pour une identification facile.

Expédition :

Le produit sera expédié via un service de messagerie réputé pour garantir une livraison rapide et sûre.
Les clients recevront un numéro de suivi pour surveiller l'état de leur expédition.
Les frais d'expédition seront calculés en fonction de la localisation du client et de ses préférences d'expédition.
Les clients internationaux pourraient devoir payer des frais de douane supplémentaires à la réception de leur commande.
