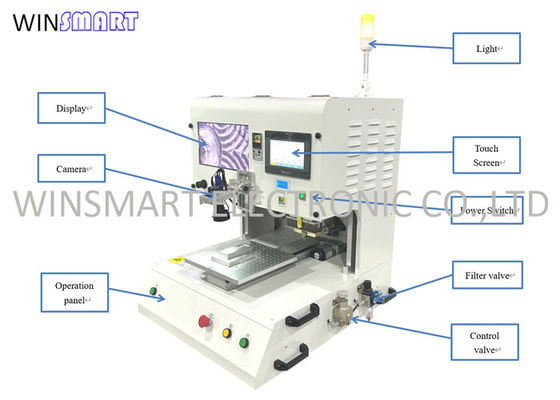

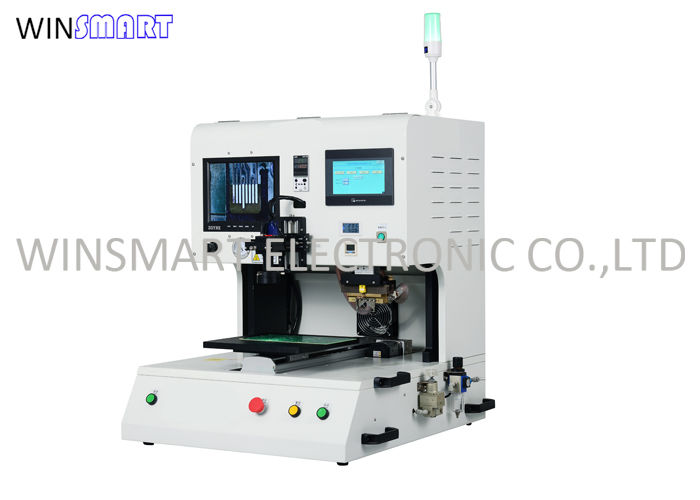

La machine de soudage à barres chaudes à 3 axes permet un mouvement XY pendant le soudage

Définition de la machine de soudure à la barre chaude:

La machine de soudage à barres chaudes est un équipement de soudage de précision basé sur la technologie de chauffage par impulsion,qui permet une soudure de contrôle de température précise grâce à un courant d'impulsion à court terme et à haute fréquence ou à une sortie d'énergie, particulièrement adaptées aux exigences de soudage des composants sensibles à la température ou des micro-composants.sont devenus un outil clé pour la fabrication électronique haut de gamme et la production d'équipements miniaturisés, en particulier dans les scénarios qui nécessitent une fiabilité élevée et un impact thermique minimal, et ne peuvent pas être remplacés.

Fonctions de la machine de soudure à barres chaudes:

1. Contrôle indépendant des axes X, Y et Z.
   • Permet un alignement et un positionnement précis de la tête de soudure et des composants.
   • Idéal pour les travaux de soudure complexes ou en plusieurs points.

2. Utilise un élément de chauffage thermiquement contrôlé (thermode) pour appliquer de la chaleur directement sur le joint.
   • Convient pour les connexions flex-to-PCB, FFC/FPC-to-PCB et les connexions fil-à-plaque.

3. Température de soudure réglable (généralement 100°C à 500°C).
   • Une pression réglée vers le bas assure une bonne adhérence.
   • Surveillance en temps réel de la température et de la force.

Caractéristiques de la machine de soudure à barres chaudes:

1La technologie de chaleur d'impulsion unique assure le chauffage de la tête de soudure le plus rapide.

2Température de soudure programmable, vitesse de chauffage et durée de soudure pour une large gamme de produits.

3Le thermocouple est fixé à proximité de la surface de travail et du thermomode, ce qui permet un contrôle précis de la rétroaction de la température.

4. Contrôle de température PID en boucle fermée avec affichage LED clairement visible.

5Le temps de soudage peut être programmé et est déclenché par la température.

6Le thermomode flottant assure une pression et un transfert de chaleur constants entre la tête du thermomode et les pièces à relier.

7Commutateur de pression programmable avec affichage LCD pour un contrôle précis de la force.

8Le système de caméra CCD avec lentille de grossissement peut être réaménagé pour un positionnement fin.

Spécification de la machine de soudage à barres chaudes:

Application de la machine de soudure à barres chaudes:

En général, nous ne pouvons pas utiliser SMT + reflow four pour les dispositifs de soudage.comme l'inconsistance de la compétence opérationnelleLa presse à chaud à impulsion est différente de la soudure à température constante.La presse à chaud à impulsion peut atteindre la température requise au moment de l'alimentation. Une fois qu'il n'y a pas de tension aux deux extrémités de la tête de pression, le refroidissement de l'air peut rapidement atteindre la température ambiante, et la tête de pression est plate, de sorte que les produits soudés ont la même apparence,rendement stable et fonctionnement simple.
