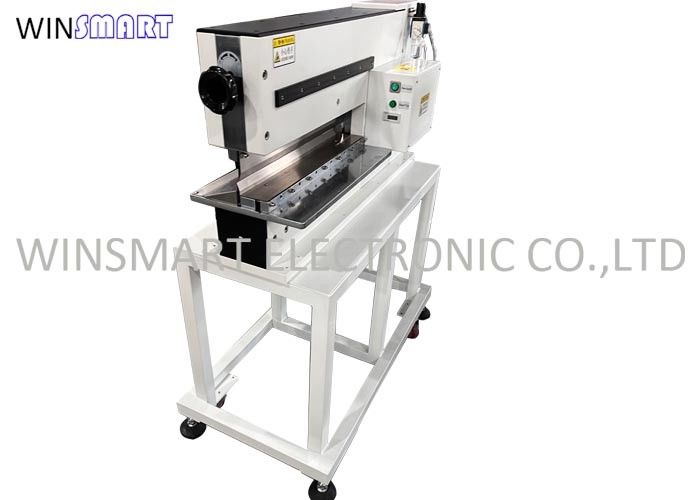

Dépanneur de PCB pneumatique à noyau métallique personnalisable pour PCBA de 580 mm maximum

Détecteur de panneaux de PCB pneumatique à noyau métallique

Les caractéristiques du dépanneur de PCB pneumatique au noyau métallique:

1. Mécanisme de coupe pneumatique: utilise de l'air comprimé pour fournir une force de coupe constante.
2. Lames droites: équipées de lames de haute dureté adaptées aux noyaux en aluminium, cuivre et composites.
3. Vitesse et pression de coupe réglables: assure des performances optimales pour différentes épaisseurs de planches et matériaux.
4. Structure de cadre rigide: construction solide pour résister aux vibrations et assurer la stabilité de coupe.
5. Alimentation manuelle ou semi-automatique: l'opérateur charge le panneau et la machine effectue la coupe avec une force pneumatique.
6. Pas de déchirure ou de contrainte des composants: conçu pour minimiser les contraintes mécaniques et les déchirures des bords.
7. Longueur de coupe personnalisable: la norme est de 330 mm et 580 mm.

Spécifications du dépanneur de PCB pneumatique à noyau métallique:

Applications du dépanneur de PCB pneumatique à noyau métallique:

Remplacement de la lame supérieure du dépannageur de PCB pneumatique à noyau métallique:

1. Appuyez sur la pédale de sorte que le couteau coincé dans la position la plus basse (Remarque: ne relâchez pas la pédale jusqu'à ce que le bouton réglé à la position maximale)

2Assurez-vous que la lame supérieure est au point le plus élevé, fermez la vanne à gaz.

3Utilisez une clé Allen de 5 mm pour desserrer 5 vis, puis ajustez 6 vis, ajustez la lame inférieure au point le plus bas.

4Utilisez une clé Allen 5mm pour desserrer 5 vis, enlever la lame supérieure.

5Remarque: avant utilisation, le haut de la lame supérieure doit être fixé au poteau d'outil et les vis doivent être fixées.

Dépanneur de PCB pneumatique à noyau métallique Remplacement de lame inférieure:

1. Appuyez sur la pédale pour abaisser la lame supérieure au point le plus bas, ne relâchez pas la pédale avant d'avoir réglé le bouton à la position maximale.

2- La pédale lâche pour assurer la lame supérieure au point le plus élevé, fermez la vanne de gaz.

3. Utiliser la touche 5mm Allen pour desserrer 5 vis, enlever la partie de pressage et la lame inférieure.

4Remarque: réglage selon l'étape 6.4 avant utilisation, la lame inférieure au point le plus bas en fixant des vis-à-vis.

Emballage et expédition

La machine de dépannage de circuits imprimés V Cut est soigneusement emballée pour assurer un transport et une livraison sûrs à nos clients.La machine est d'abord placée en toute sécurité dans une caisse en bois pour la protéger de tout dommage pendant le transport.La caisse est ensuite enveloppée dans des couches de matériau de protection pour protéger davantage la machine.

Chaque paquet comprend les éléments suivants:

• V Machine de dépannage de PCB à découpe
• Manuel de l'utilisateur
• Blades de rechange
• Trousse d'outils

Notre équipe d'expédition s'assure que tous les colis sont correctement étiquetés et adressés pour une livraison précise.Nous travaillons avec des partenaires fiables pour assurer la livraison rapide et efficace de nos produits à nos clients dans le monde entier..

Pour les commandes internationales, nous fournissons toute la documentation et le dédouanement nécessaires pour faciliter la livraison en douceur et éviter tout retard ou frais supplémentaires.

Si vous avez des exigences spécifiques en matière d'emballage ou d'expédition, veuillez nous en informer au moment de passer votre commande et nous ferons de notre mieux pour répondre à vos besoins.
