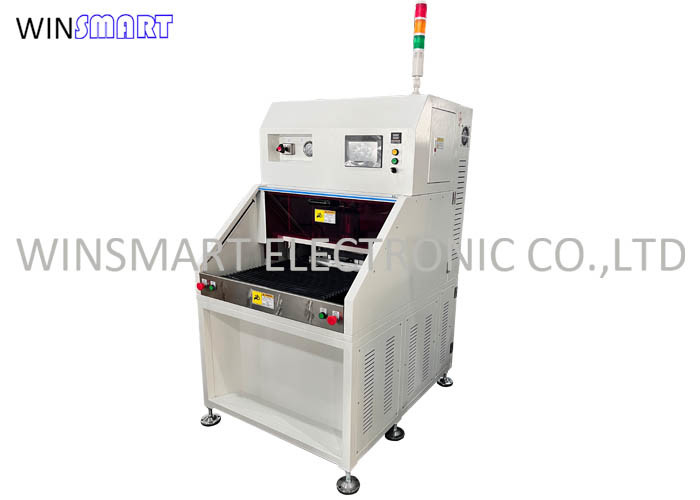

30T FR4 Machine de perforation de PCB en aluminium avec moule de perforation de précision

Résumé de la machine de perforation de PCB:

La machine de perforation hydraulique de PCB est la clé pour assurer le fonctionnement normal et précis de la machine.Il faut les assembler avec soin.En outre, une attention particulière doit être accordée aux conditions d'utilisation et à l'environnement de travail de l'utilisateur.qui peuvent affecter la qualité de maintenance de ce systèmeCependant, si aucune instruction spécifique n'est fournie, les utilisateurs doivent suivre strictement ces instructions pour l'installation, le débogage et l'utilisation.

Ce système hydraulique se compose d'un groupe de pompes à pression, d'un groupe de vannes directionnelles, d'un système de filtration et de refroidissement, d'un dispositif de commande, d'un réservoir d'huile et de conduites.

Au cours du processus de travail, le système de refroidissement par filtration, le groupe de pompes de commande, le groupe de pompes de source de pression, etc. sont tous contrôlés par des appareils électriques.Lorsque le débit de travail de la pompe à palettes du groupe de pompes à source de pression est à la sortie, le débit est fourni à chaque composant hydraulique,et le groupe de vannes électro-hydrauliques (vanne solénoïde) du cylindre de commande est commandé par le dispositif électrique pour compléter le mouvement aller-retour de chaque cylindre.

La position de mouvement de la bouteille hydraulique est contrôlée par un dispositif d'interrupteur de déplacement.

Machine à perforer les PCBLes spécifications:

Détails de la machine de perforation des séparateurs de PCB:

1Le câblage professionnel.

2- En anglais:

3- Protection par mot de passe pour éviter les erreurs.

4. moule de perforation personnalisé pour une découpe précise, tiroir ESD pour une collecte plus facile des PCB.

5. Double "Start" et porte de sécurité avec conception de capteur pour assurer une production sûre.

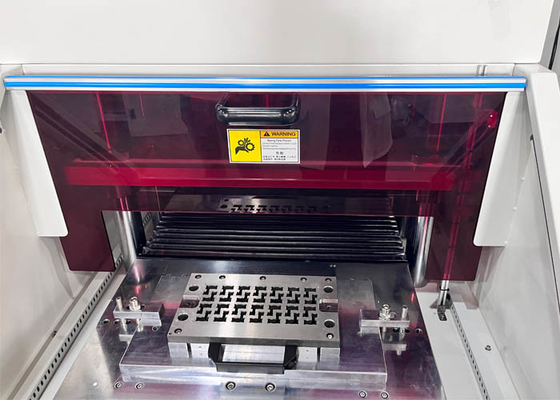

Disassemblage et installation des moules de la machine de perforation de PCB:

Étape 1: déplacer le moule inférieur vers le lieu de perforation par écran tactile.

Étape 2: abaissez le moule supérieur pour qu'il s'aligne bien avec le moule inférieur.

Étape 3: Détacher 8 vis du moule supérieur.

Étape 4: déplacer l'ensemble du moule vers l'emplacement de cueillette par écran tactile.

Étape 5: desserrer les 2 vis du moule inférieur.

Étape 6: Enlevez le vieux moule.

Étape 7: Mettez le moule entier à l'endroit d'origine.

Étape 8: Fermez les deux vis pour fixer le moule inférieur.

Étape 9: Mettez le moule entier à l'endroit de perforation.

Étape 10: abaissez la base supérieure du moule pour aligner le moule supérieur.

Étape 11: relâchez 8 vis pour fixer le moule supérieur.

Étape 12: l'installation est terminée.

Maintenance de la machine de perforation de PCB:

1Nettoyer les débris en temps opportun

2. lubrifier régulièrement (1 semaine) la vis, le rail de guidage, les roulements et les pièces mobiles avec du beurre

3Si des composants organiques sont endommagés, veuillez les remplacer en temps opportun.

4. Ne pas empiler les matériaux entre les trous de dissipation de chaleur et le ventilateur de dissipation de chaleur, et maintenir une certaine distance

5. Instructions d'entretien pour la station hydraulique
