Détails sur le produit:
|
| Nom: | Séparateur de PCB en ligne | Longueur maximale de coupe: | customizeable |
|---|---|---|---|
| Épaisseur du PCB: | 0.3-5mm | Réduisez la vitesse: | 0-400 mm/s |
| Coupure de la capacité: | Pour les véhicules à moteur à combustion | Avantages: | Tout à fait automatique |
| taille de la machine: | Pour les pièces détachées: | Matériel de carte PCB: | MCPCB, FR4 |
| Surligner: | Séparateur de PCB en V réglable,Separateur de PCB coupé FR4 V,Machine de carte PCB Depaneling de la CE |
||

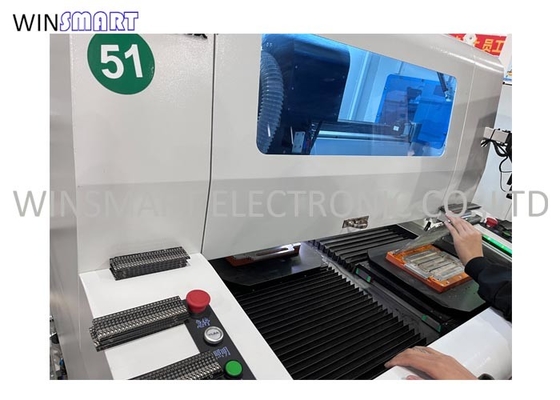

La machine de dépannage de circuits imprimés V-Cut, également connue sous le nom de séparateur de circuits imprimés à rainures en V, est un dispositif de pointe conçu pour répondre aux besoins des fabricants de circuits imprimés.Il s'agit d'un outil essentiel pour séparer les circuits imprimés (PCB) d'un panneau de productionGrâce à ses caractéristiques avancées et à sa grande capacité de coupe, cette machine est idéale pour le traitement des matériaux MCPCB et FR4.
La machine de dépannage de circuits imprimés à coupe en V est équipée d'un moteur à grande vitesse qui permet une vitesse minimale de 0-400 mm/s. Cela assure une découpe efficace et précise,ce qui le rend idéal pour la production en grande quantité.
Cette machine a une capacité de coupe de 400x400 mm, ce qui la rend adaptée à différentes tailles de PCB. Elle peut gérer à la fois de petits et de grands panneaux, offrant une flexibilité pour différents besoins de production.
La force de coupe de la machine de dépannage de PCB à coupe en V est réglable, ce qui permet une personnalisation en fonction du type et de l'épaisseur du matériau de PCB.Cette caractéristique assure des coupes propres et précises sans endommager les composants sur la carte.
La machine de dépannage de circuits imprimés V Cut est également connue sous le nom de séparateur de circuits imprimés automatique.
Cette machine est spécialement conçue pour le traitement des matériaux MCPCB et FR4, qui sont couramment utilisés dans la fabrication de PCB.assurer des coupes de haute qualité et de précision.
En résumé, la V Cut PCB Depaneling Machine est un dispositif polyvalent et haute performance qui est essentiel pour les fabricants de PCB.force de coupe réglable, et la compatibilité avec les matériaux MCPCB et FR4, il fournit une séparation efficace et précise des PCB, ce qui en fait un atout précieux pour toute ligne de production.
| Modèle | Le numéro de référence |
| Zone de travail | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Le CCD | 540 |
| Le moulin à rouleaux | Facultatif SycoTec et marque chinoise |
| Rameau à vis, rail de guidage, module | Marque chinoise |
| Servo moteur | Panasonic |
| Élimineur électrostatique | Le numéro d'immatriculation du véhicule: |
| Le PC | Grade industriel |
| Carte de commande de mouvement | Le nombre de personnes concernées |
| moniteur | 17 pouces |
| Système d'exploitation | Pour Windows 10 |
| Vitesse du fuseau | Pour les véhicules à moteur à combustion |
| Vitesse de conduite XYZ | Les mesures suivantes doivent être appliquées: |
| Vitesse de coupe | 0 à 80 mm/s |
| Précision de coupe | ± 0,05 mm |
| Puissance totale | 5 kW |
| Plateforme de travail | Le plateau rotatif peut couper dans deux directions |
| Système de refroidissement par broche | Refroidissement par air |
| Puissance du aspirateur | 3.5kw 380V, 3 phases ((optionnel pour le nettoyage sous vide en haut et en bas) |
| Pression de l'air | 00,5-0,7 MPa |
| Contrôle du bruit | < 80 dB |
| Dispositif de sécurité | Porte de sécurité et capteur |
| Mode de fonctionnement | En ligne |
| Chargement des PCB | Convecteur d'alimentation réglable |
| Mode de détection et de maintenance automatique des défauts | Fonction d'auto-diagnostic, affichage des informations d'erreur en temps réel et requête intuitive de l'état de chaque port IO pour le dépannage |
| Assistance technique et formation | Fournir des services d'exploitation, de programmation, d'entretien du matériel et de formation des équipements |
| Système de vision | Système de correction du positionnement visuel par CCD |
| Hauteur réglable | 50 à 70 mm |
| Feu d'avertissement | Lampe tricolore |
| Couverture de protection de l'aire de travail | Mode de protection à l'aveugle de la porte hexahédrique |
| Dimension | Le nombre total d'unités de mesure est le nombre total d'unités de mesure. |
| Le poids | Environ 1000 kg. |
La Winsmart SMTID3 V Cut PCB Depaneling Machine est un produit de pointe conçu et fabriqué en Chine.Cette machine innovante est spécialement conçue pour la séparation efficace et précise des circuits imprimés, ce qui en fait un outil essentiel pour les entreprises de fabrication électronique.
La Winsmart SMTID3 V Cut PCB Depaneling Machine est équipée de la dernière technologie et de fonctionnalités avancées, ce qui en fait un choix privilégié pour les fabricants d'électronique.Il est conçu pour fournir des performances supérieures et une haute précision dans la séparation des PCB, et convient à un large éventail d'applications.
La machine Winsmart SMTID3 V Cut PCB Depaneling est adaptée aux applications et aux scénarios suivants:
Avec ses applications polyvalentes et ses fonctionnalités avancées,La machine de dépannage de circuits imprimés Winsmart SMTID3 V Cut est indispensable pour toute entreprise de fabrication électronique qui souhaite améliorer son processus de production et obtenir des résultats de haute qualité..
