Détails sur le produit:
|
| Condition: | 100% nouveau | garantie: | 12 mois |
|---|---|---|---|
| Type de carte PCB: | Trous de timbre | Emballage: | Caisse de contreplaqué |
| Application du projet: | Fabrication électronique | Système de contrôle: | PLC |
| Taille de machine: | Pour les pièces détachées: | Poids de la machine: | 500 kg ou plus |
| Matériel: | L'aluminium, le FR4, le FPC, etc. | Vitesse d'alimentation maximale: | 100mm/s |
| Max. Force de frappe: | 20T | Taille de Max. Punching: | Personnalisable |
| Max. Punching Thickness: | 2mm | Mode de fonctionnement: | Manuel/automatique |
| alimentation électrique: | 220V/50Hz | Nom du produit: | Machine de perforation de PCB pneumatique |
| Précision de poinçonnage: | ±0,1 mm | Course: | 50 mm |
| Surligner: | Machine de perforation de PCB de 10 tonnes,Machine de perforation de PCB par PLC,Machine de perforation de PCB pneumatique |
||

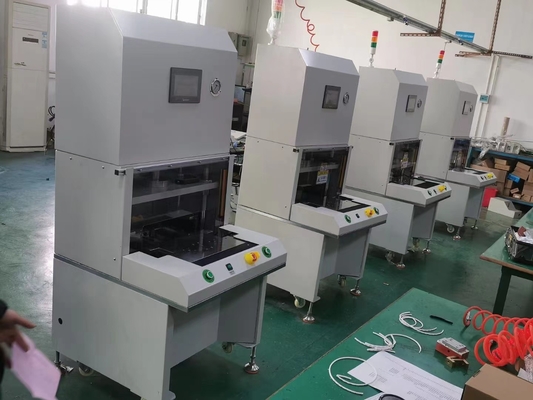

Machine de perforation de PCB pneumatique de 10 tonnes Temps de cycle 10S Amélioration de la productivité
La machine à perforer les PCB pneumatiques
La machine de perforation de PCB pneumatique de 10 tonnes est un équipement spécialisé conçu pour perforer efficacement des trous ou des fentes dans des cartes de circuits imprimés (PCB).Il utilise la force pneumatique pour fournir un haut niveau de puissance de perforationAvec un cycle de 10 secondes, cette machine est spécialement conçue pour améliorer la productivité des processus de fabrication de PCB.
Machines de perforation PCBA, moules de perforation de précision:
Machine de perforation de PCB pneumatiqueCaractéristiques:
1. Force de perforation élevée: la machine est équipée d'un système pneumatique qui fournit une force de perforation de 10 tonnes. Cela garantit une perforation efficace et fiable des trous ou des fentes dans les PCB.
2Temps de cycle rapide: le temps de cycle rapide de 10 secondes de la machine permet des opérations de poinçonnage rapides, contribuant à une productivité améliorée et à des temps de cycle de production réduits.
3Système de commande pneumatique: la machine utilise un système de commande pneumatique, qui assure des opérations de perforation précises et cohérentes.Il fournit un contrôle fiable sur la force de perforation et assure un placement précis de trou ou de fente.
4. Modèles de perforation personnalisables: la machine peut être personnalisée pour accueillir différents modèles de perforation en fonction de conceptions et de exigences spécifiques de PCB.Il permet une flexibilité dans le placement des trous ou des fentes.
5. Fonctionnement facile: la machine dispose de commandes et d'interfaces conviviales, ce qui permet aux opérateurs de régler facilement les paramètres de perforation, d'ajuster les paramètres et de surveiller le fonctionnement de la machine.
Machine de perforation de PCB pneumatiqueFonction:
Cette machine de perforation de PCB peut être utilisée pour le dépannage de PCB dans différentes industries.Il offre un facile à mettre en place perforation meurt avec l'outillage de la matrice changeableLa machine dispose également d'un chargement et d'un déchargement pratiques des PCB grâce à son fonctionnement facile.La machine à cylindre d'air est équipée d'un système de protection sûr et peut être adaptée à différentes applications..
Machine de perforation de PCB pneumatiqueLes spécifications:
| Zone de travail | 460*320 mm |
| Pression de travail | 00,45 à 0,7 MPa |
| Précision de coupe | ± 0,05 mm |
| Temps de cycle | 7 à 15 secondes |
| Force pneumatique | 10T |
| Épaisseur de PCB/FPC | 0.08-3.5MM |
| Matériau de PCB/FPC | Pour les produits à base de fibres plastiques, les produits à base de fibres plastiques doivent être présentés dans un emballage de qualité supérieure. |
| Mode de coupe | Percussion |
| Type de PCB | Tableaux de bord |
| Propriété de travail |
Affichage LCD, Enregistre automatiquement le nombre de produits transformés, perforation automatique |
| Port de transmission | Norme internationale |
| Chargement des PCB | Le manuel |
| Alignement des PCB | Moule de perforation |
| Langue de l'opération | Anglais |
| Un AVC | 50 mm |
| Hauteur de la moisissure | 170 mm |
| Le pouvoir | Pour l'électricité |
| Fuseau | 3A |
| Dimension de la machine | 820 x 740 x 1750 mm |
| Poids de la machine | 680 kg |
Les étapes de fonctionnement de la machine de perforation pneumatique PCBA:
1. Préparation: Assurez-vous que la machine est correctement installée et connectée à une source d'air comprimé. Placez le PCB à perforer en toute sécurité sur le moule de perforation de la machine.
Programmer: pas besoin de programmer, le moule personnalisé économise du temps de programme. charger manuellement les planches sur le moule, appuyez sur le bouton "Démarrer" pour percer.
Positionnement: aligner le PCB avec précision dans le moule de perforation de la machine, en veillant à ce que les emplacements de perforation souhaités s'alignent avec les outils de perforation ou les matrices.
Activation: Activation du système de commande pneumatique de la machine en initiant le processus de poinçonnage.qui déclenche le système pneumatique pour exercer la force de perforation.
Percussion: la machine exerce la force pneumatique sur les outils de percussion ou les matrices, qui pénètrent dans le PCB, créant les trous ou les fentes souhaités.L'opération de perforation doit être effectuée dans le délai de 10 secondes indiqué pour le cycle..
Inspection: Une fois le processus de perforation terminé, inspecter le PCB perforé pour s'assurer que les trous ou les fentes sont correctement placés et répondent aux spécifications requises.
Applications des machines de perforation pneumatiques PCBA:
Fabrication d'électronique: La machine est utilisée dans la production de PCB pour divers appareils électroniques, tels que l'électronique grand public, les équipements de télécommunications et les systèmes de contrôle industriels.
Prototypage de PCB: Pendant la phase de prototypage, la machine aide à créer des trous ou des fentes dans les PCB à des fins de placement et d'essai de composants.
Assemblage de circuits imprimés: Les trous ou fentes perforés dans les circuits imprimés imprimés facilitent l'insertion de composants électroniques pendant le processus d'assemblage.
Fabrication de circuits imprimés personnalisés: la machine convient à la fabrication de circuits imprimés personnalisés nécessitant un emplacement précis des trous ou des fentes.
