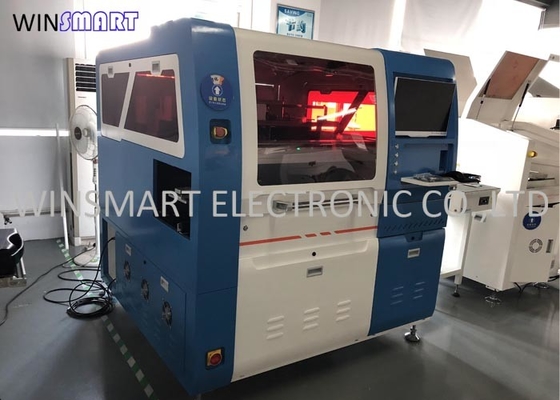

Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC

Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC
Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC

Image Grand :  Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Winsmart
Certification: CE
Numéro de modèle: SMTL600
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1-150K/set
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 5-30 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 100 ensembles par mois

Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC

description de
Matériel de carte PCB: FR4, FPC Couper le stress: 0
Emplacement de travail: 600x600mm Type de laser: UV
Garantie: 12 mois nom: Découpeuse UV de laser
Surligner:

machine de carte PCB Depaneling de laser de 600x600mm

,

Machine de carte PCB Depaneling de laser de FPC

,

découpeuse UV de laser de 600x600mm

Machine de Depaneling de carte PCB de laser du contrôle 600x600mm de PC appropriée au FPC



Machine de découpe laser UV Win 10 PC Control 600x600mm adaptée au FPC et au PCB



Présentation de la machine de découpe laser UV :

Par rapport au problème de qualité du pliage manuel traditionnel, l'émergence de la machine de découpe laser PCB UV compense cet inconvénient.La machine de dépanelage de PCB présente des avantages évidents.La machine de dépanelage laser PCB a une efficacité de travail élevée en production.La machine de dépanelage de PCB est très sûre lors du travail.Toute entreprise doit prêter attention à la sécurité de la production des produits en plus de la qualité des produits. Ce processus a été imposé par les clients européens et américains dès 2004.
Machine de carte PCB Depaneling de laser du contrôle 600x600mm de PC appropriée à FPC 0


Principe de la machine de découpe laser UV :

Le principe de cette machine de découpe laser UV est d'irradier la surface de la carte de circuit imprimé avec un faisceau à haute énergie et de réaliser la découpe par vaporisation des matériaux PCB en contrôlant les paramètres tels que la densité d'énergie du faisceau, la fréquence, la vitesse et les temps de traitement.



Spécification de la machine de découpe laser UV :

Type de laser Laser UV à semi-conducteurs pompé par diode Q-Switched
Longueur d'onde laser 355nm
Marque Laser Optowave
Précision de positionnement de la table de travail du moteur linéaire ±2 μm
Précision de répétition de la table de travail du moteur linéaire ±1 μm
Vitesse de numérisation 2500 mm/s (maximum)
Champ de travail 40mmх40mm
Table de travail Un
Zone de travail 600x600mm
Type de circuit imprimé Coupe en V et onglet
Matériau PCB FR4, FPC
Épaisseur du PCB 0.2-3mm
Caméra CCD Marque allemande
Plate-forme de table Marbre
Mode de refroidissement Refroidisseur d'eau
Système d'échappement Oui
Service Installation et formation sur site
garantie 12 mois
État de la machine Nouveau
Positionnement Fixation



Avantages de la machine de découpe laser UV :

1. Pas de poussière
L'environnement de production de l'industrie des circuits imprimés est réalisé dans l'atelier sans poussière.Les équipements traditionnels de dépaneling de pcb, tels que les machines à lame mobile, produiront inévitablement des résidus et des micropoudres, qui pollueront les ateliers sans poussière de classe 10000 et 1000 et affecteront la conductivité des produits.La machine de découpe laser UV est un processus de traitement par vaporisation, qui ne produit pas de poussière et favorise la conductivité du produit.

2. Haute précision de coupe
L'écart de traitement des équipements de traitement traditionnels de haute précision ne peut pas atteindre une largeur d'écart inférieure à 100 microns, ce qui causera certains dommages aux lignes sur le bord ou à la carte de circuit imprimé PCBA contenant des composants.Le point focal de la machine de découpe laser est petit et le mode de traitement à froid ultraviolet a peu d'impact thermique sur le bord de la carte de circuit imprimé.La précision de la position de coupe est inférieure à 50 microns et la précision de la taille de coupe est inférieure à 30 microns, ce qui n'affectera pas le bord du circuit imprimé et la précision est élevée.

3. Pas de stress
Les méthodes de traitement traditionnelles ont généralement des rainures en V, ce qui causera certains dommages à la planche lors du processus de fabrication.La machine de découpe laser UV peut couper directement la planche nue sans faire de rainures en V.De plus, les méthodes de traitement traditionnelles utilisent directement des outils pour agir sur la carte de circuit imprimé, en particulier la méthode d'estampage a un impact important sur la carte de circuit imprimé, ce qui peut facilement provoquer une déformation de la carte.La machine de découpe laser est un mode de traitement sans contact, qui agit sur la surface du matériau à travers le faisceau à haute énergie, ce qui ne causera pas l'influence de la contrainte et la déformation et l'endommagement de la carte de circuit imprimé.

4. Pour une coupe de forme spéciale, il est facile d'automatiser
La machine de découpe laser UV PCB peut découper n'importe quelle forme sans remplacer les accessoires et les fixations, et sans treillis en acier.Le même équipement peut répondre à une coupe de forme spéciale et en ligne droite, ce qui est facile à réaliser une production automatique de chaîne de montage et une grande flexibilité.Il est facile d'améliorer l'efficacité de la production et d'économiser le processus de production et le cycle de production.Il permet notamment de répondre rapidement et efficacement aux besoins d'épreuvage rapide, d'importer directement le dessin, puis de localiser la découpe.

5. Haute compatibilité
La machine de découpe laser UV peut traiter les matériaux autour de la carte de circuit imprimé, tels que PCB, FPC, film de revêtement, animal de compagnie, panneau de renforcement, IC, découpe de métal ultra-mince, etc. elle a une forte praticabilité, est compatible avec le traitement d'un variété de matériaux, est facile à utiliser, peut être importé dans le dessin, n'a pas besoin d'ajuster les pièces mécaniques et est facile à utiliser et à entretenir.

6. Bon effet de pointe
Le tranchant est lisse et net sans bavure.Il peut être traité et formé directement en fonction de la taille du dessin, ce qui est propice à l'amélioration du rendement du produit.Il peut être directement installé dans le processus suivant sans autre traitement.
