Détails sur le produit:
|
| Certificat de la CE: | Fourni | Pin Pitch: | Minute 0.1mm |
|---|---|---|---|
| Tension: | 220V/110V | Précision de la température: | ±2 °C |
| Taille de la thermode: | Longueur maximale de 80 mm | Nom: | Machine à souder à barre chaude |
| Surligner: | Machine de soudure de barre chaude de thermode,machine de soudure de thermode d'alliage de molybdène,machine de soudure chaude de barre 80mm |
||

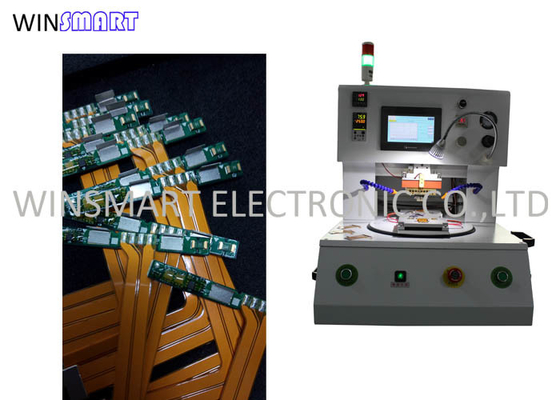

Machine à souder de barre chaude de thermode d'alliage de molybdène maximum de 80mm
Caractéristiques de la machine à souder Hot Bar :
1. La technologie unique de chaleur pulsée fournit le chauffage de la tête de soudage le plus rapide.
2. Le thermocouple est fixé à proximité de la surface de travail et de la thermode, offrant ainsi un contrôle précis de la température.
3. Le temps de soudure peut être programmable et est déclenché par la température.
4. Avec une tête de thermode unique, la machine assure la pression moyenne.
5. La machine est équipée du système CCD optionnel à fonction de vide qui facilite le positionnement.
6. La machine a des bénéfices de température en 3 phases (préchauffage, soudure et refroidissement).
Spécification de la machine à souder à barre chaude :
| Taille de l'appareil | 610×410×450mm |
| Zone de travail | Maximum 150*150mm |
| Poids de la machine | 62Kg |
| Pression d'air de travail | 0.6-0.8Mpa |
| Quantité de luminaire | 1 |
| Taille de la tête de thermode | Maximum 40*3mm |
| Précision de soudage | pas 0.2mm |
| Temps de pressage | 1~99.9s |
| Paramètres de température | RT~500℃ tolérance ±5℃ |
| Pression de soudage | 1 ~ 20Kg |
| Paramètres de température | Deux |
| Environnement de travail | 10-60℃, 40%-95% |
| Source de courant | AC220V±10% 50HZ, 2200W |
| Mode d'alignement | CCD + Moniteur LCD |
| Mode d'alimentation | Manuel |
| Mode de démarrage | Appuyez sur le bouton de démarrage |
| Plate-forme de rotation | Contrôle du cylindre, tolérance<0,02 mm |
Classification de la machine à souder à barre chaude :
Afin de répondre aux besoins de différentes productions, en plus de la simple fonction de soudage, le brasage à chaud a également ajouté des équipements auxiliaires tels qu'un système de caméra d'alignement.Selon le nombre de luminaires :
(1) Tableau unique
Ce type d'équipement est de petite taille et occupe moins d'espace.Le prix est relativement bas et il suffit de le placer sur une petite plate-forme.Cependant, l'équipement ne peut être installé qu'avec un seul gabarit, de sorte que l'efficacité de la production est faible et convient à la production de petits lots.Ce type d'équipement peut également être couplé au système de caméra selon les besoins.
(2) Tables doubles
Ce type d'équipement peut être installé avec deux gabarits.Pendant la production, une ou deux pinces peuvent être sélectionnées en fonction des besoins de production.Lorsque deux pinces sont sélectionnées pour la production, une pince se trouve dans la machine à souder.L'opérateur peut serrer le produit sur un autre gabarit pour préparer la prochaine soudure, réduisant ainsi le temps d'attente et améliorant considérablement l'efficacité de la production.
Application de la machine à souder à barre chaude :
La machine à souder à barres chaudes est utilisée dans les technologies de production de produits de base suivantes: soudage de câbles USB, soudage de câbles flexibles FFC et de circuits imprimés flexibles FPC ou de circuits imprimés durs, soudage entre TCP et circuits imprimés PCB ou circuits imprimés flexibles FPC, soudage entre circuit flexible carte FPC et carte PCB, etc.
