Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable

Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable

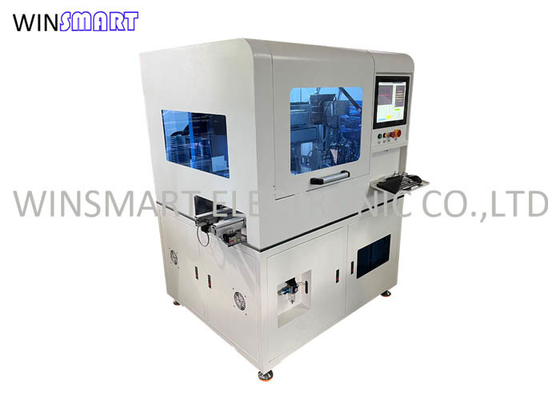

Adjustable Feeding Conveyor Inline PCB Depaneling Machine Multi Function
Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable

Image Grand :  Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Winsmart
Certification: CE
Numéro de modèle: SMTID3
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: USD1-35000
Détails d'emballage: Caisse en contreplaqué
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 100 ensembles/mois

Fonction multi intégrée de Depaneling de carte PCB de convoyeur de alimentation réglable

description de
Matériel de carte PCB: RF4, Aluminium Épaisseur du circuit imprimé: 3,0 mm
Vitesse de broche: 20000-60000RPM Précision de coupe: ±0.05mm
Table de travail: 1 Nom: Machine de dépanelage de PCB en ligne
Surligner:

Machine de dépanelage de carte PCB en ligne

,

machine de dépanelage de carte PCB multifonction

,

séparateur de carte PCB de convoyeur d'alimentation réglable

Convoyeur d'alimentation réglable Machine de dépanelage de carte PCB en ligne multifonctionnelle





Présentation de la machine de dépaneling PCB en ligne :

1. Cette machine de dépanelage de PCB est un équipement entièrement automatique en ligne, qui peut être connecté à une machine de chargement de PCB.

2. Il adopte la rotation à grande vitesse de la lame de scie et la coupe automatique selon les programmes.

3. L'équipement est conçu en ligne, qui peut automatiquement localiser, couper et aspirer, avec une efficacité de production élevée et une qualité stable.

4. Système d'exploitation Windows 10, programme de programmation visuelle, système de correction automatique du point de repère, caméra à pixels élevés pour afficher le chemin de coupe.



Avantage de la machine de dépanelage de circuits imprimés en ligne :

1. Faible contrainte de coupe pour le dépaneling V-cut et Tab PCBA.

2. Système de vision PC et CCD pour une programmation et un fonctionnement précis.

3. Programmation facile.

4. Système de dépoussiérage supérieur pour un atelier sans poussière.

5. Capacité de production élevée pour les produits à volume élevé.

6. Convoyeur d'alimentation réglable pour différentes largeurs de PCB.

7. Convoyeur à plat ESD.

8. Fonction facultative de collection de plateau.



Caractéristiques de la machine de dépanelage de circuits imprimés en ligne :

1. Réalisez une production sans personnel, qui convient à tous les types de dépaneling PCBA rigides, couvrant les panneaux à découpe en V et à onglets.
2. Programmation avec compensation et dépoussiérage.
3. 2 broches installées, une pour le dépanelage en V, l'autre pour le fraisage du pontage.

4. Moins de 500 ustrain de contrainte de coupe pour protéger les composants contre les dommages pendant la coupe.

5. Code QR en option et système de suivi des codes à barres.

6. Logiciel convivial, facile à utiliser et à programmer



Spécifications de la machine de dépanelage de PCB en ligne :

Numéro de modèle SMTID3
Taille de l'appareil 1800(L) x 1500(L) x 2200(H)mm
Tension 220V/50Hz, 2.5KW
Taille maximale du circuit imprimé 300x300mm (personnalisable)
Épaisseur du PCB 0.4-6mm
Mode d'alimentation Automatique
Positionnement des circuits imprimés Luminaire personnalisé
Programmation Enseignement de la vision, programmation en ligne
Broche de coupe 20000-60000 tr/min/min
Type de refroidissement Auto-refroidissement
Mode dépoussiérage Top collection
Vitesse de coupe 1-100 mm/s
Précision de coupe ±0.02mm
Bit de routage 0.8-3.0 Diamètre, rotation à droite
Précision de répétition ±0.02mm
Système de contrôle PC industriel
Broche Allemagne SycoTec 4025HY



Logiciel de dépaneling PCB en ligne :

Gestion des droits logiciels Mot de passe de protection
Programmation Interface visuelle, chemin de découpe, simulation dynamique
Fonction d'étalonnage automatique Étalonnage automatique du point de repère
Modalité de programmation En ligne
Fonction d'édition Ligne droite
Stockage de programme Sélectionnez l'emplacement de stockage selon vos besoins
Compensation de diamètre d'outil Diverses méthodes de rémunération sont disponibles
Détection d'outil Oui, alarme et s'arrête automatiquement après la rupture de l'outil
Détection de surchauffe du moteur A surcharge, surchauffe, basse tension et autres protections
Détection de surcharge servo Surcharge, basse tension et si la ligne est normale
Suivi de la durée de vie de la broche Automatique
Compte Oui
Enregistrement d'erreur machine Mémorise automatiquement tous les enregistrements d'alarme
Précision de la position de l'axe 0,01 mm
Précision de coupe ±0.05mm
Lecture de code-barres Optionnel



Configuration d'expédition de la machine de dépaneling PCB en ligne :

1. Séparateur de PCB en ligne x 1 unité

2. Aspirateur x 1 unité

3. Lame de scie x 5 pc ou foret de routage x 10 pc

4. Manuel d'instructions x 1 pièce

5. Vidéo de fonctionnement et vidéo de configuration
