Détails sur le produit:
|
| Dimension de carte PCB: | 460x320mm | Rapport des essais: | Fourni |
|---|---|---|---|
| Type de carte PCB: | Trous de timbre | Participation de carte PCB: | Moule adapté aux besoins du client |
| Précision: | ±0.05mm | Nom: | Poinçonneuse pneumatique |
| Surligner: | machine de poinçon de la carte PCB 20Ton,machine de poinçon de carte PCB de 460x320mm,Poinçonneuse pneumatique de MCPCB |
||

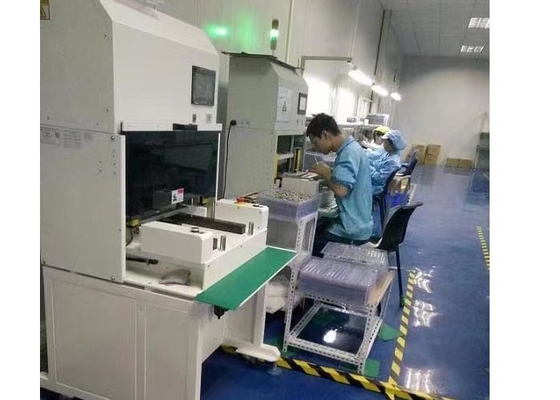

poinçonneuse pneumatique de machine de poinçon de la carte PCB 20Ton de 460x320mm
Caractéristiques pneumatiques de poinçonneuse :
1. Niveau élevé de l'exploitation sûre d'automation, simple et
2. des moules multiples peuvent être remplacés, et le remplacement de moule est commode et facile
3. Le moule inférieur entre et sort automatiquement, qui est commode pour prendre et placer des produits, et les produits finis peuvent tomber dans le tiroir.
4. réduisez au minimum l'effort interne s'est produit pendant le plat coupant et évite la fissuration de bidon
5. L'efficacité de la carte PCB demi-complète de poinçon et du FPC est très haute
6. Il est commode pour que l'opérateur fonctionne la dernière nouvelle fonction d'écran tactile.
Principe pneumatique de poinçonneuse :
Installez la poinçonneuse de carte PCB pour mourir outillage sur l'emplacement de moule, mettez les conseils de FPC/carte PCB à couper à la position correspondante de la matrice inférieure, et appuyez sur le commutateur de début pour couper les conseils en même temps. Pendant le travail, les inférieurs meurent adoptent va-et-vient automatique pour réduire l'intensité de travail et pour améliorer la sécurité. En même temps, il est très commode de prendre et placer les conseils séparés.
Caractéristiques pneumatiques de poinçonneuse :
| Emplacement de travail | 460*320mm |
| Pression d'utilisation | 0.45-0.7Mpa |
| Coupure de la précision | ±0.05mm |
| Durée de cycle | 7-15 secondes |
| Sortie | 8T |
| Épaisseur de PCB/FPC | 0.08-3.5MM |
| Matériel de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Coupure du mode | Poinçon |
| Montage de poinçon | Meurent l'outillage (le moule) |
| Propriété fonctionnante |
L'affichage d'affichage à cristaux liquides, enregistre automatiquement le nombre de produits traités, poinçon automatique |
| Port de transmission | Norme internationale |
| Langue d'opération | Anglais |
| Course | 50MM |
| Taille de moule | 170MM |
| Puissance | 380/220V |
| Fusible | 3A |
| Dimension de machine | 820x740x1750mm |
| Poids de machine | 680kgs |

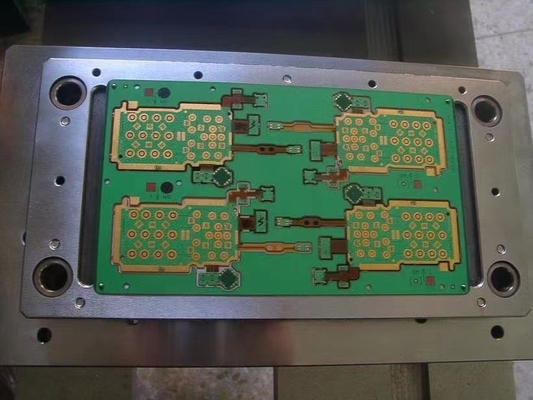

La poinçonneuse pneumatique meurent photo d'outillage :
Champ d'application pneumatique de poinçonneuse :
Les cartes des téléphones portables, des appareils photo numériques, des accessoires électroniques, des ordinateurs, des automobiles, etc. peuvent être découpées avec des matrices dans le groupe, et peuvent donner le plein jeu à l'effet maximum en coupant les cartes multiples. Dans l'industrie électronique, la carte telle que le panneau de téléphone portable, la carte de mémoire, le circuit flexible de téléphone portable, de HDI (carte électronique à haute densité), de FPCB flexible (carte flexible) et le FCCL (stratifié plaqué de cuivre flexible), l'efficacité est particulièrement significatif pour la segmentation de grandes quantités du substrat encoché de carte PCB et de la carte flexible (FPC).
