Détails sur le produit:
|
| Garantie: | 1 an | Système de CCD: | Oui |
|---|---|---|---|
| Type de carte PCB: | Panneaux d'étiquette et de V-coupe | Mode: | En ligne |
| Panneau maximum: | 300x300mm (pourrait être adapté aux besoins du client fait) | Nom: | Séparateur intégré de carte PCB Depaneling |
| Surligner: | Séparateur intégré de carte PCB Depaneling,V a coupé le séparateur de carte PCB Depaneling,machine de séparateur de la carte PCB 80mm/s |
||

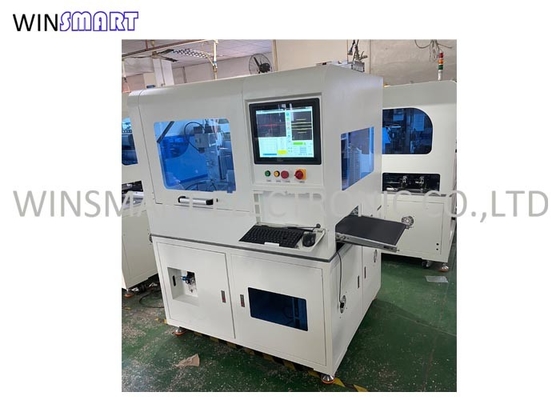

Séparateur intégré de carte PCB Depaneling pour le type multi carte PCB Depaneling
Description intégrée de séparateur de carte PCB Depaneling :
Cette machine depaneling intégrée de séparateur de carte PCB est un équipement intégré complètement automatique, qui peut être relié à la machine de chargeur de carte PCB. Elle adopte la rotation ultra-rapide de la lame de scies et de la coupe automatique selon les programmes. Le séparateur intégré de carte PCB est conçu en ligne, qui peut automatiquement placer, coupe et le vide, avec l'efficacité élevée de production et la qualité stable. Il a le système de correction automatique de point de marque, haute caméra de pixel pour montrer le chemin de coupure. Le plus important est que cette machine de séparateur de carte PCB fonctionne pour des panneaux d'étiquette et la coupure de panneaux de v-coupe.
Caractéristiques intégrées de séparateur de carte PCB Depaneling :
1. production téléguidée Realize, qui convient à toutes sortes de PCBA rigide depaneling, couvrant des panneaux de V-coupe et d'étiquette.
2. système de vision de PC et de CCD.
3. programmant avec la compensation et le dépoussiérage.
4. 2 axes installés, un pour la V-coupe depaneling, l'autre est pour le pont de fraisage depaneling.
5. Moins que l'effort de la coupe 500ustrain pour protéger des composants contre des dommages pendant la coupe.
6. Code de QR et système de piste facultatifs de code barres.
7. Logiciel amical, faciles à utiliser et programmer
8. Tranchant, et protégé de la poussière lisses.
Séparateur intégré de carte PCB Depaneling alimentant et déchargeant la conception :
Structure intégrée de coupe de séparateur de carte PCB Depaneling :
Le moteur servo est assorti avec une vis précise conduite pour assurer couper la vitesse et la précision. Et le coupeur de lame de scies est conduit par un moteur sans brosse à grande vitesse, qui effort de coupure inférieur effectivement. Le séparateur depaneling intégré de carte PCB emploie 2 axes séparés, qui conviennent à tous les FR4 et PCBA en aluminium depaneling, couvrant la V-coupe et fraisant des panneaux de montage en pont.
Spécifications intégrées de séparateur de carte PCB Depaneling :
| Article | SMTID3 |
| Emplacement de travail | 250x200mm, 0-80mm (Z) |
| CCD | 540 |
| Axe | Marque de la Chine |
| Vissez la tige, rail de guide, module | Marque de la Chine |
| Moteur servo | Panasonic |
| Suppresseur électrostatique | ADK-801ADK-801 |
| PC | Catégorie industrielle |
| Carte ordre de mouvement | PI9074 |
| moniteur | 17 pouces |
| Système d'exploitation | Windows 10 |
| Vitesse d'axe | 40000RPM |
| Vitesse d'entraînement de XYZ | XY.800mm/s, Z.300mm/s |
| Coupure de la vitesse | 0-80mm/s |
| Coupure de l'exactitude | ±0.05mm |
| Puissance globale | 5KW |
| Plate-forme de fonctionnement | Le plateau tournant peut couper dans deux directions |
| Système de refroidissement d'axe | Refroidissement à l'air |
| Puissance d'aspirateur | 3.5kw 380V, triphasé (dessus facultatif et nettoyage inférieur de vide) |
| Pression atmosphérique | 0.5-0.7MPa |
| Lutte contre le bruit | <80 dB=""> |
| Dispositif de sécurité | Porte et capteur de sécurité |
| Mode d'opération | En ligne |
| Chargement de carte PCB | Convoyeur de alimentation réglable |
| Détection de défaut et mode d'entretien automatiques | La fonction d'auto-diagnostic, affichage en temps réel de l'information d'erreur et questionnent intuitivement le statut de chaque port d'E/S pour le dépannage |
| Support technique et formation | Fournissez l'opération d'équipement, la programmation, la maintenance de matériel et les services formation |
| Système de vision | Système visuel de correction de positionnement de CCD |
| Taille ajustable | 50-70mm |
| Voyant d'alarme | Lampe tricolore |
| Dispositif de couverture fonctionnant de gamme | Mode sans visibilité de protection de porte hexaèdre |
| Dimension | 1000 (L) x1010 (W) x1860 (H) millimètre |
| Poids | Au sujet de 1000kgs |
Liste intégrée de configuration de séparateur de carte PCB Depaneling :
1. Séparateur depaneling intégré X de carte PCB 1 unité
2. Aspirateur X 1 unité
3. PC 5 de la lame de scies X
4. PC manuel de l'instruction x 1
5. Vidéo d'opération et vidéo installée
