machine depaneling de routeur de carte PCB
>
La découpeuse automatique de carte PCB moins que 800u tendent la machine de routeur de carte PCB

La découpeuse automatique de carte PCB moins que 800u tendent la machine de routeur de carte PCB

Brand Name: Winsmart
Model Number: SMTR05
MOQ: 1 ENSEMBLE
Prix: USD20000-80000
Packaging Details: caisse de contreplaqué
Payment Terms: T/T, L/C, Western Union
Detail Information
Lieu d'origine:
La Chine
Certification:
CE
Le poste de travail:
2
Connexion de carte PCB:
Joints de fraisage
Matériel de carte PCB:
FR4 et MCPCB
Application:
Panneau de l'étiquette PCBA
Coupure de la précision:
±0.05mm
Acheminement du peu:
Diamètre 0.8-2.5mm
Approbation de la CE:
Oui
Nom de produit:
Découpeuse automatique de carte PCB
Capacité d'approvisionnement:
100 ensembles/mois
Mettre en évidence:

Découpeuse automatique de carte PCB

,

Découpeuse de carte PCB de FR4 MCPCB

,

800u tendent la machine de routeur de carte PCB

Product Description

La découpeuse automatique de carte PCB moins que 800u tendent la machine de routeur de carte PCB





Description automatique de découpeuse de carte PCB :

Afin d'améliorer la sortie de la fabrication de la carte électronique (carte PCB) et la vitesse linéaire du bâti de surface (SMT), la carte électronique est habituellement conçue en tant que grand conseil, qui sera divisé en beaucoup de plus petits petits panneaux simples de carte PCB à l'aide de l'équipement depaneling de machine de carte PCB dans le produit fini. Ce grand panneau de carte PCB peut s'appeler le panneau. Ce grand panneau est divisé en petits morceaux. Dans différents processus de produit, il peut être divisé après SMT, après les TCI, après soudure du l'à travers-trou SMT, ou devant l'ensemble de produit fini.





Caractéristiques automatiques de découpeuse de carte PCB :

1. Axe à grande vitesse : l'axe motorisé ultra-rapide adopte le moteur importé d'axe très utilisé dans le routeur depaneling à extrémité élevé de la carte PCB de l'industrie. L'axe a les avantages de la grande vitesse (60000rpm/minute), la longue durée de vie, le chargement et déchargement commode, la surface douce de coupe et aucune bavures. Il est également équipé du convertisseur de fréquence original d'axe pour faire le moteur d'axe ont une plus longue durée de vie, une distance plus élevée de force de coupure et un effet de hausse de plus basse température.
2. système de vision : haut CCD de couleur de pixel et grande lentille de rapport optique, qui peuvent aider le programme enseignant et éditant des fonctions de simulation. Le système automatique de correction de positionnement de marque améliore l'exactitude de coupure, empêche la coupe fausse du substrat quand le conseil n'est pas en place, et la rend plus rapide pour copier les programmes et les modèles gauches et droits de commutateur. La fonction du code barres de lecture peut être choisie pour lire, sauver ou télécharger 1D/2D code barres, qui est commode pour la traçabilité et la gestion numérique.
3. positionnement de véhicule : La carte de PCBA réalise la coupe à haute précision, a l'inspection indéréglable, et la représentation de la ligne corps est stable et fiable.



Spécifications automatiques de découpeuse de carte PCB :

Machine de routeur
X/Y coupant la vitesse 0 ~100mm/s
Précision de répétabilité ± 0.01mm
Mode de contrôle de X/Y1/Y2/Z IPC industriel et PC
Mode conduit par X/Y1/Y2/Z Moteur servo à C.A.
Opération et stockage de données PC
Coupure de la précision ± 0.05mm
Vitesse d'axe 60000rpm (Allemagne KKAVO)
Alimentation d'énergie 220V/110V
Pression atmosphérique 4.5kg/cm2
Taux de puissance 1.8KW
Aspirateur
Mode Haut ou inférieur
Alimentation d'énergie 380V
Vers le haut d'une dimension plus propre L650*W400*H1350mm
Dimension plus propre inférieure L665*W635*H1650mm





Entretien automatique de découpeuse de carte PCB :

1. Il est nécessaire de vérifier s'il y a des matériaux tombant de l'armoire électrique. Si oui, il doit être nettoyé à temps et a maintenu quotidiennement. Au sujet de la méthode d'entretien de panneaux avant et arrière du centre serveur : les panneaux avant et arrière de la nécessité de centre serveur d'être essuyé chaque jour.
2. méthode de câblage et d'entretien de moteur de XYZ de capteur de limite d'origine : généralement, le capteur sera essuyé avec la tache externe de la poussière et de pétrole une fois par jour.
3. Au sujet de la méthode d'entretien de plat de fer au fond du moteur principal : si les pièces tombent, elles doivent être enlevées et remplacées à temps.
4. Au sujet de la méthode d'entretien de la combinaison à trois points : vérifiez s'il y a l'eau dans la tasse de filtre d'eau chaque jour. S'il y a l'eau, presse le drain jaune pour l'enlever.
5. méthode d'entretien d'axe : essuyez et nettoyez l'axe quand la machine cesse de fonctionner chaque jour.
6. méthode d'entretien d'aspirateur : essuyez et nettoyez l'aspirateur après les arrêts de machine fonctionnant chaque jour.

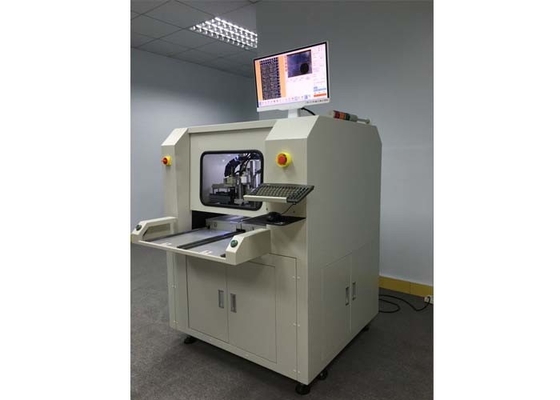

Photos automatiques de découpeuse de carte PCB :

axe automatique de découpeuse de carte PCB



Découpeuse automatique de carte PCB
