Détails sur le produit:
|
| Approbation de la CE: | Oui | Axes: | 2 |
|---|---|---|---|
| Type de carte PCB: | Panneaux d'étiquette et de V-coupe | Mode: | Complètement automatique |
| panneau maximum: | 300x300mm (pourrait être adapté aux besoins du client fait) | Nom: | Machine universelle de carte PCB Depaneling |
| Surligner: | Machine automatique universelle de carte PCB Depaneling,Machine de carte PCB Depaneling de 2 axes,V a coupé la machine de routeur de carte PCB Depaneling |
||

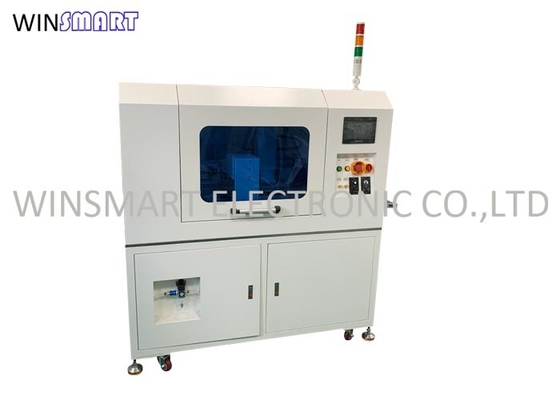

Machine automatique universelle de carte PCB Depaneling avec 2 axes pour la V-coupe et le Tab Boards
Caractéristiques universelles de machine de carte PCB Depaneling :
1. Realize a touché la production, qui convient à toutes sortes de PCBA rigide depaneling, couvrant des panneaux de V-coupe et d'étiquette.
2. système de vision de PC et de CCD.
3. programmant avec la compensation et le dépoussiérage.
4. 2 axes installés, un pour la V-coupe depaneling, l'autre est pour le pont de fraisage depaneling.
5. Moins que l'effort de la coupe 500ustrain pour protéger des composants contre des dommages pendant la coupe.
6. Code de QR et système de piste facultatifs de code barres.
7. Logiciel amical, faciles à utiliser et programmer
Mode d'alimentation universel de machine de carte PCB Depaneling :
1. Mode conduit antistatique, interface de SMEMA à la laquelle peut
2. Reliez l'équipement de SMT d'avant.
3. Le convoyeur réglable pour la largeur différente PCBA, gamme est 50-350mm.
4. Employez la conception modulaire indépendante, commode et facile pour installer.
Structure universelle de coupe de machine de carte PCB Depaneling :
1. Le moteur servo est assorti avec une vis précise conduite pour assurer couper la vitesse et la précision.
2. Le coupeur de lame de scies est conduit par un moteur sans brosse à grande vitesse, qui effort de coupure inférieur effectivement.
3. Travaux séparément, approprié biaxiaux à tous les FR4 et PCBA en aluminium depaneling.
Collection mécanique de machine universelle de carte PCB Depaneling :
1. L'axe des abscisses est conduit par la ceinture et le moteur pas à pas, qui a la vitesse rapide de réponse, la haute précision et le bas coût de maintenance.
2. Adopte le mode d'opération indépendant de doubles manipulateurs, qui est efficace et flexible. Temps changeant de production rapide pour la ligne de SMT.
3. Équipé du vide multifonctionnel équipez, commode et améliorez d'un gicleur le temps de production.
Spécifications universelles de machine de carte PCB Depaneling :
| Number modèle | SMTID3 |
| Taille de machine | 1800 (L) X 1500 (W) X 2200 (H) millimètres |
| Tension | 220V/50Hz, 2.5KW |
| Taille maximum de carte PCB | 300x300mm (personnalisable) |
| Épaisseur de carte PCB | 0.4-6mm |
| Mode d'alimentation | Automatique |
| Positionnement de carte PCB | Montage adapté aux besoins du client |
| Programmation | Enseignement de vision, programmant en ligne |
| Coupure de l'axe | 20000-60000rpm/min |
| Type de refroidissement | Refroidissement d'individu |
| Mode de dépoussiérage | Collection supérieure |
| Coupure de la vitesse | 1-100mm/s |
| Coupure de l'exactitude | ±0.02mm |
| Acheminement du peu | 0.8-3.0 diamètre, bonne rotation |
| Exactitude de répétition | ±0.02mm |
| Système de contrôle | PC industriel |
| Axe | L'Allemagne SycoTec 4025HY |
