Détails sur le produit:
|
| Type de carte PCB: | Carte PCB d'étiquette | Matériel de carte PCB: | FR4, aluminium |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | Vidéo d'inspection: | Fourni |
| Montage: | Adapté aux besoins du client a fait | Certificat: | CE |
| Emplacement de travail: | 350x400mm | Nom de produit: | Machine de routeur de carte PCB de commande numérique par ordinateur |
| Surligner: | Vent refroidissant la machine de routeur de carte PCB,Individu refroidissant la machine de routeur de carte PCB,Routeur supérieur de commande numérique par ordinateur de carte PCB de coupe |
||

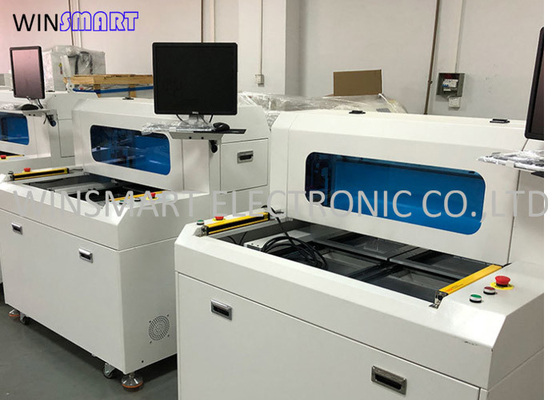

12 mois de garantie de coût bas de commande numérique par ordinateur de carte PCB de machine de routeur de la coupe supérieure
Fonction de machine de routeur de carte PCB de commande numérique par ordinateur :
Cette machine de routeur de carte PCB est utilisée pour séparer les joints de fraisage que l'étiquette de connexion électronique des cartes, avec couper moins l'effort pour s'assurer que le tranchant est lisse.
Caractéristiques de machine de routeur de carte PCB de commande numérique par ordinateur :
1. Ce routeur de carte PCB de commande numérique par ordinateur a les tables de double diapositives pour faire la coupe continue.
2. Effort inférieur pour assurer le tranchant doux.
3. le moteur et l'axe importés est employé pour le but silencieux.
4. le sytem de nettoyage facultatif de vide dessus et bas est disponible.
5. système de haute qualité de CCD pour assurer la coupe précise.
6. la programmation facile et simple, l'acheminement du peu et la coupure de la vitesse est réglable.
Caractéristiques de machine de routeur de carte PCB de commande numérique par ordinateur :
| De façon générale | |
| Dimensions (W*D*H) | 1150mm*1250mm*1325mm |
| Poids | 750KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 870mm*450mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 350*400mm |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 40W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 100mm/s |
| Conduisant la vitesse (maximum) | 3000mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
Paramètres d'aspirateur de machine de routeur de carte PCB de commande numérique par ordinateur :
| Tamis | Boîte verticale |
| Dimensions de boîte de la poussière | 730mm×640mm×1700mm |
| Puissance de tension | AC380V 50HZ, 2.2KW, 3HP |
| Bruit | Au-dessous de 75db |
| Dimensions de prise d'air/débouché | 6 pouces inches/8 |
| Cordon de secteur | 5X2.52 |
| Sachet filtre à haute densité |
16PCS |
