Détails sur le produit:
|
| Type de carte PCB: | carte PCB de V-coupe et de Tab Rigid | Dépoussiérage: | Dessus |
|---|---|---|---|
| quantité d'axe: | 2 | Coupure de la vitesse: | 0-100mm/s |
| Mode: | En ligne | Nom: | Machine intégrée de carte PCB Depaneling de V-coupe |
| Surligner: | V intégré a coupé la machine de carte PCB Depaneling,100mm/s V a coupé la machine de carte PCB Depaneling,Routeur rotatif de carte PCB de Tableau de travail |
||
Routeur intégré tournable de carte PCB de machine de carte PCB Depaneling de V-coupe de Tableau de travail
Mode d'alimentation intégré de machine de carte PCB Depaneling de V-coupe :
1. Mode conduit antistatique, interface de SMEMA qui peut relier l'équipement avant de SMT.

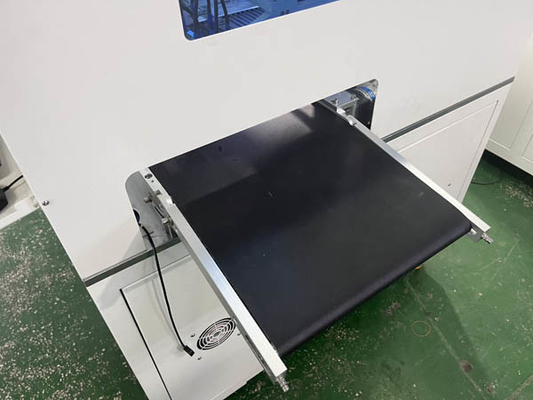

2. Le convoyeur réglable pour la largeur différente PCBA, gamme est 50-350mm.
Caractéristiques intégrées de machine de carte PCB Depaneling de V-coupe :
Le ※ Realize a touché la production, qui convient à toutes sortes de PCBA rigide depaneling, couvrant des panneaux de V-coupe et d'étiquette.
Système de vision de PC et de CCD de ※.
※ Programmant avec la compensation et le dépoussiérage.
les axes du ※ 2 installés, un pour la V-coupe depaneling, l'autre est pour le pont de fraisage depaneling.
※ Moins que l'effort de la coupe 500ustrain pour protéger des composants contre des dommages pendant la coupe.
Code du ※ QR et système de piste facultatifs de code barres.
Logiciel amical de ※, facile à utiliser et programmer
Structure intégrée de coupe de machine de carte PCB Depaneling de V-coupe :
1. Le moteur servo est assorti avec une vis précise conduite pour assurer couper la vitesse et la précision.
2. Le coupeur de lame de scies est conduit par un moteur sans brosse à grande vitesse, qui effort de coupure inférieur effectivement.
3. Travaux séparément, approprié biaxiaux à tous les FR4 et PCBA en aluminium depaneling.
Collection mécanique de V-coupe de machine intégrée de carte PCB Depaneling :
1. L'axe des abscisses est conduit par la ceinture et le moteur pas à pas, qui a la vitesse rapide de réponse, la haute précision et le bas coût de maintenance.
2. Adopte le mode d'opération indépendant de doubles manipulateurs, qui est efficace et flexible. Temps changeant de production rapide pour la ligne de SMT.
3. Équipé du vide multifonctionnel équipez, commode et améliorez d'un gicleur le temps de production.
Spécifications intégrées de machine de carte PCB Depaneling de V-coupe :
| Number modèle | SMTID3 |
| Taille de machine | 1800 (L) X 1500 (W) X 2200 (H) millimètres |
| Tension | 220V/50Hz, 2.5KW |
| Taille maximum de carte PCB | 300x300mm (personnalisable) |
| Épaisseur de carte PCB | 0.4-6mm |
| Mode d'alimentation | Automatique |
| Positionnement de carte PCB | Montage adapté aux besoins du client |
| Programmation | Enseignement de vision, programmant en ligne |
| Coupure de l'axe | 20000-60000rpm/min |
| Type de refroidissement | Refroidissement d'individu |
| Mode de dépoussiérage | Collection supérieure |
| Coupure de la vitesse | 1-100mm/s |
| Coupure de l'exactitude | ±0.02mm |
| Acheminement du peu | 0.8-3.0 diamètre, bonne rotation |
| Exactitude de répétition | ±0.02mm |
| Système de contrôle | PC industriel |
| Axe | L'Allemagne SycoTec 4025HY |
