Détails sur le produit:
|
| Type de carte PCB: | Tab Boards | Matériel de carte PCB: | FR4, aluminium |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | certificat: | Approbation de la CE |
| Coupure de la précision: | ±0.05mm | Rapport des essais: | Fourni |
| Emplacement de travail: | Double, 320x320mm | Coupure de la vitesse: | 1-100mm/s |
| Garantie: | 12 mois | Nom de produit: | Machine de routeur de commande numérique par ordinateur de carte PCB |
| Surligner: | machine de routeur de commande numérique par ordinateur de carte PCB de l'axe 60000rpm,routeur de coupure de commande numérique par ordinateur de carte PCB de précision de 0.05mm,machine de routeur de carte PCB Depaneling de 3.0mm |
||

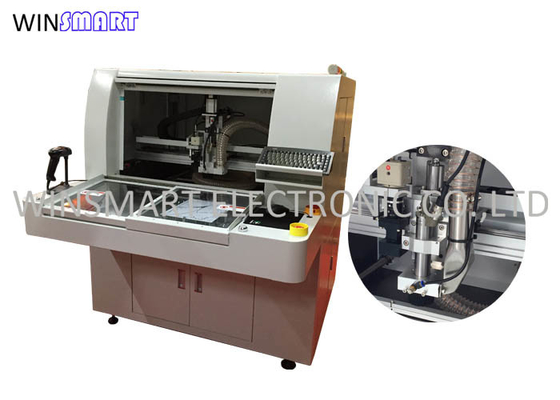

la précision de coupure 60000rpm de 0.05mm axent la machine de routeur de commande numérique par ordinateur de carte PCB
Application de machine de routeur de commande numérique par ordinateur de carte PCB :
Il est très utilisé dans des industries électroniques fabriquant, comme le téléphone portable, l'électronique automobile, les appareils électriques de ménage, le téléphone portable, l'éclairage de LED, l'industrie médicale, etc.
Fonction de machine de routeur de commande numérique par ordinateur de carte PCB :
1. Cette machine de routeur de carte PCB emploie un peu de routeur pour fraiser FR4 et panneaux en aluminium de carte PCB.
2. Le cheminement exige que des tableaux simples sont reliés en fraisant des joints.
3. Le coupeur de fraisage fraise le conseil entier d'un plus grand panneau.
4. Il vient avec système dessus/bas de nettoyage de vide.
5. Le montage adapté aux besoins du client est fait selon différentes applications - habituellement un gabarit en aluminium ou un système de participation de vide est employé.
Caractéristiques de machine de routeur de commande numérique par ordinateur de carte PCB :
1. La machine de routeur de carte PCB a les tables de travail de double diapositives pour la production à fort débit.
2. Il a l'effort inférieur pour protéger PCBA pour assurer le tranchant doux.
3. Le moteur et l'axe importés est employé pour la coupe silencieuse et précise.
4. Le sytem de nettoyage facultatif de vide dessus et bas est disponible pour exigences des différents clients.
5. Système de haute qualité de CCD pour assurer la coupe précise, avec la fonction de positionnement automatique.
Caractéristiques de machine de routeur de commande numérique par ordinateur de carte PCB :
| De façon générale | |
| Dimensions (W*D*H) | 1250mm*1650mm*1450mm |
| Poids | 750KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 650mm*560mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 320*320mm |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 150W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
