Détails sur le produit:
|
| Type de carte PCB: | carte PCB de V-coupe et de Tab Rigid | Épaisseur de carte PCB: | 3.0mm |
|---|---|---|---|
| Vitesse d'axe: | 20000-60000RPM | Coupure de la précision: | ±0.05mm |
| Carte PCB maximum: | 300x300mm (norme) | Nom: | Machine de carte PCB Depaneling |
| Surligner: | Machine universelle de carte PCB Depaneling,machine de carte PCB Depaneling de 300x300mm,Système en aluminium rigide de coupe de FR4 PCBA |
||
Machine universelle de carte PCB Depaneling de FR4 PCBA de système en aluminium rigide de coupe
Fonction de machine de carte PCB Depaneling :
Cette machine depaneling de carte PCB est réalisable pour FR4 et PCBA en aluminium reliés par la V-coupe et le pont de fraisage.
Il a le type 2 différent d'axes pour la V-cannelure et la coupure de fraisage de joints.
Machine Advantange de carte PCB Depaneling :
1. Bas effort de coupure pour la V-coupe et l'étiquette PCBA depaneling.
2. Système de vision de PC et de CCD pour la programmation et l'opération précises.
3. Programmation facile.
4. Système de dépoussiérage supérieur pour l'atelier protégé de la poussière.
5. Capacité de production élevée pour de hauts produits de volum.
Caractéristiques de machine de carte PCB Depaneling :
1. Realize a touché la production, qui convient à toutes sortes de PCBA rigide depaneling, couvrant des panneaux de V-coupe et d'étiquette.
2. système de vision de PC et de CCD.
3. programmant avec la compensation et le dépoussiérage.
4. 2 axes installés, un pour la V-coupe depaneling, l'autre est pour le pont de fraisage depaneling.
5. Moins que l'effort de la coupe 500ustrain pour protéger des composants contre des dommages pendant la coupe.
6. Code de QR et système de piste facultatifs de code barres.
7. Logiciel amical, faciles à utiliser et programmer

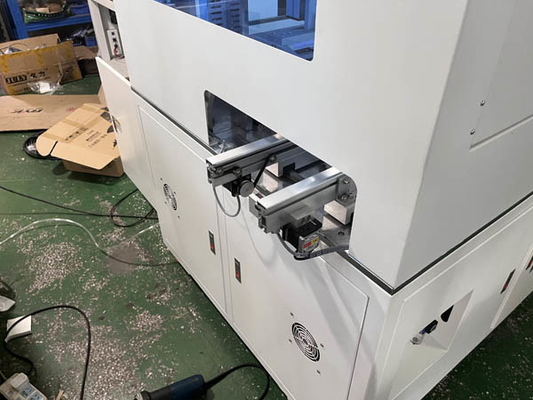

Structure de coupe de machine de carte PCB Depaneling :
1. Le moteur servo est assorti avec une vis précise conduite pour assurer couper la vitesse et la précision.
2. Le coupeur de lame de scies est conduit par un moteur sans brosse à grande vitesse, qui effort de coupure inférieur effectivement.
3. Travaux séparément, approprié biaxiaux à tous les FR4 et PCBA en aluminium depaneling.
Spécifications de machine de carte PCB Depaneling :
| Number modèle | SMTID3 |
| Taille de machine | 1800 (L) X 1500 (W) X 2200 (H) millimètres |
| Tension | 220V/50Hz, 2.5KW |
| Taille maximum de carte PCB | 300x300mm (personnalisable) |
| Épaisseur de carte PCB | 0.4-6mm |
| Mode d'alimentation | Automatique |
| Positionnement de carte PCB | Montage adapté aux besoins du client |
| Programmation | Enseignement de vision, programmant en ligne |
| Coupure de l'axe | 20000-60000rpm/min |
| Type de refroidissement | Refroidissement d'individu |
| Mode de dépoussiérage | Collection supérieure |
| Coupure de la vitesse | 1-100mm/s |
| Coupure de l'exactitude | ±0.02mm |
| Acheminement du peu | 0.8-3.0 diamètre, bonne rotation |
| Exactitude de répétition | ±0.02mm |
| Système de contrôle | PC industriel |
| Axe | L'Allemagne SycoTec 4025HY |
