Détails sur le produit:
|
Service après-vente: | Vidéo d'opération et appui en ligne | Source de laser: | 20W UV |
---|---|---|---|
Emplacement de travail: | 300X300mm | montage: | Adapté aux besoins du client |
Longueur d'onde: | 355nm | Nom: | Découpeuse UV de carte PCB de laser |
Surligner: | machine de carte PCB Depanelization du laser 20W,équipement de carte PCB Depaneling de 300x300mm,20W équipement UV de la carte PCB Depaneling |

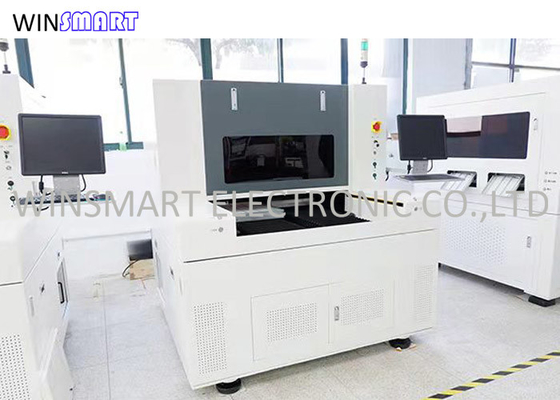

découpeuse UV de carte PCB du laser 20W pour la carte électronique rigide Depaneling
Caractéristiques UV de découpeuse de carte PCB de laser :
1. Commandez effectivement l'effet de chaleur de traitement, et améliorez l'effondrement de bord et l'effet thermique du produit.
2. Laser de haute qualité, aucun contact traitant, aucune bavures et bavures après coupure.
3. Le système de processus mûr peut exactement calculer et segmenter les graphiques, et réalise le processus des paramètres de traitement et traitement des graphiques.
4. Aucun effort, ±5μm coupant la précision.
5. Dossier de gerber d'importation pour l'opération facile.
6. Étranger/ligne coupe est disponible. Tranchant de non contact et doux.
Caractéristiques UV de découpeuse de carte PCB de laser :
Modèle | SMTL300D |
Puissance | 380V C.A., 50Hz, 20A |
Air comprimé | Air comprimé |
Dimension de machine | 1450 (L) x1350 (W) x1665 (H) millimètre |
L'espace d'installation | 3000x3000x2500mm |
Poids de machine | 800kgs |
Température ambiante | 22 | ℃ 25 |
variation de la température | dans le ℃ du ± 1/24hr |
humidité ambiante | à moins de 40% | 70% (aucune condensation évidente n'est permise) |
Catégorie protégée de la poussière | 100000 ou meilleur |
puissance | 6KW |
Largeur de coupe | × 50mm du ≤ 50mm |
Coupure des matériaux | pleine coupe/demi coupe de carte PCB/de FPC, de LCP/de colle et d'autres matériaux relatifs |
Coupure de l'épaisseur | ≤ 3mm |
Coupure de la vitesse | ≤ 3000mm/S |
Exactitude d'usinage globale | ≤ 30um |
Traitement du modèle | ligne droite, barre oblique, courbe, anomalie, etc. |
Laser | laser de nanoseconde de l'onde lumineuse 355nm |
Fréquence de répétition | 50-150khz |
Puissance de laser | 15W@30KHz UV |
Durée d'impulsion | < 20ns=""> |
Stabilité d'énergie | < 3=""> |
² de la qualité m de poutre | < 1=""> |
Mode | 2500mm/S |
Garantie | 1 an |
Service | La formation d'outre-mer est disponible |
Avantages UV de découpeuse de carte PCB de laser :
La découpeuse UV de carte PCB de laser se rapporte à l'équipement depaneling spécial pour l'industrie rigide flexible de carte de carte de FPC et de carte PCB avec le laser UV de haute puissance. L'équipement depaneling pour de FPC et de carte PCB conseil, là sont laser coupant l'équipement, emboutissant la poinçonneuse de carte PCB de trou, le séparateur mobile de carte PCB de lame, le coupeur de fraisage, et tout autre équipement. Quels sont les avantages de la découpeuse UV de carte PCB de laser ?
1. Aucune poussière
L'environnement de production de l'industrie de carte est effectué dans l'atelier protégé de la poussière. L'équipement depaneling traditionnel de carte PCB, tel que le type en mouvement machine de lame, produira inévitablement les résidus et la poudre de micro, qui polluera les 10000 et 1000 ateliers protégés de la poussière de classe et affectera la conductivité des produits. La découpeuse UV de carte PCB de laser est une vaporisation traitant le processus, qui ne produira pas la poussière et favorise la conductivité du produit.
2. précision de coupure élevée
L'espace de traitement de l'installation de fabrication traditionnelle à haute précision ne peut pas atteindre la largeur d'espace de moins de 100 microns, qui endommageront certain les lignes sur la carte de bord ou de PCBA contenant des composants. La tache de foyer de la découpeuse de laser est petite, et le mode d'exploitation froid ultra-violet a peu d'impact thermique au bord de la carte. L'exactitude de coupure de position est moins de 50 microns, et l'exactitude de coupure de taille est moins de 30 microns, qui n'affecteront pas le bord de la carte, et la précision est haut.
3. Aucun effort
Les méthodes de procédé classique ont généralement des V-cannelures, qui endommageront certain le conseil dans le processus de fabrication. La découpeuse UV de carte PCB de laser peut directement couper la carte nue sans faire des V-cannelures. En outre, les méthodes de transformation traditionnelles utilisent directement des outils pour agir sur la carte, particulièrement la méthode de estampillage a un grand impact sur la carte, qui est facile de causer la déformation de conseil. La découpeuse de laser est un mode d'exploitation de non contact, qui agit sur la surface du matériel par la poutre de grande énergie, qui n'endommagera pas l'influence de l'effort et de la déformation et de la carte.
4. Pour la coupe en forme spéciale, il est facile d'automatiser
La découpeuse UV de carte PCB de laser peut couper pour n'importe quelle forme sans ne remplacer aucuns appui verticaux et montage, et sans maille en acier. Le même équipement peut rencontrer la coupe en forme spéciale et à ligne directe, qui est facile de réaliser la chaîne de montage production automatique et flexibilité élevée. Il est facile d'améliorer l'efficacité de production et de sauver le processus de fabrication et le cycle de production. En particulier, il peut rapidement et efficacement répondre aux besoins de l'imperméabilisation rapide, directement importation le dessin, et localiser alors la coupe.
5. compatibilité élevée
La découpeuse UV de carte PCB de laser peut traiter les matériaux autour de la carte, telle que la carte PCB, le FPC, le film de bâche, l'animal familier, renforçant le conseil, l'IC, la coupe ultra-mince en métal, etc. qu'il a la praticabilité forte, est compatible avec le traitement d'un grand choix de matériaux, est facile d'utiliser, peut être importée dans le dessin, n'a pas besoin de n'ajuster aucune pièce mécanique, et est facile à utiliser et maintenir.
6. bon effet de tranchant
Le tranchant est lisse et ordonné sans bavures. Il peut être traité et formé directement selon la taille du dessin, qui favorise améliorer le rendement du produit. Il peut être directement installé sur le processus suivant sans plus ultérieure transformation.
