Détails sur le produit:
|
| Service après-vente: | 7/24 heure de soutien en ligne | Laser: | UV |
|---|---|---|---|
| Emplacement de travail: | 300X300mm | Type de carte PCB: | V-score et étiquette |
| Garantie: | 1 an | Nom: | Coupe UV de carte PCB de laser |
| Surligner: | Machine UV de laser Depaneling de FPC,Machine UV de laser Depaneling de carte PCB,machine de carte PCB Depaneling de laser de 300mm |
||

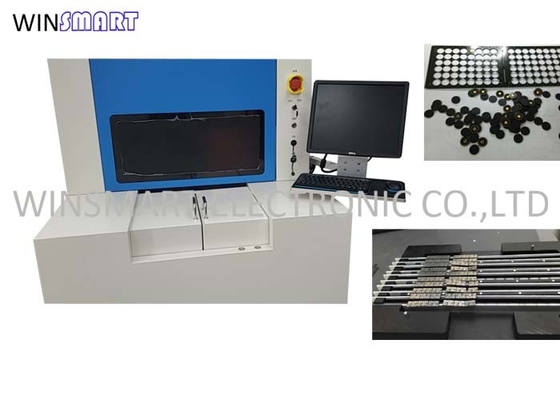

Coupe UV de carte PCB de laser sans effort mécanique pour FPC/PCB Depaneling
Carte PCB UV de laser coupant des applications :
FPC et quelques matériaux relatifs, coupe de carte PCB de Rigide-câble de FPC/PCB/, coupe de module de caméra
Carte PCB UV de laser coupant des avantages :
Aucun effort mécanique sur des substrats ou des circuits
Aucun coût ou consommables de usinage.
Polyvalence – capacité de changer des applications en changeant simplement des arrangements
Reconnaissance fiducielle – plus précise et nette
Reconnaissance optique avant que le processus de la carte PCB depaneling/singulation commence. Le laser de CMS est l'une des quelques sociétés pour fournir cette caractéristique.
Capacité au depanel pratiquement tout substrat. (Rogers, FR4, ChemA, téflon, céramique, aluminium, laiton, cuivre, etc.)
Qualité coupée extraordinaire jugeant des tolérances aussi petites As < 50="" microns="">
Aucune limite de calcul – capacité de couper pratiquement et conseil de carte PCB de taille comprenant des découpes complexes et conseils multidimensionnels
Carte PCB UV de laser coupant des caractéristiques :
| Puissance | 380V C.A., 50Hz, 20A |
| Air comprimé | Air comprimé |
| Dimension de machine | 1450 (L) x1350 (W) x1665 (H) millimètre |
| L'espace d'installation | 3000x3000x2500mm |
| Poids de machine | 2000kgs |
| Température ambiante | 22 | ℃ 25 |
| variation de la température | dans le ℃ du ± 1/24hr |
| humidité ambiante | à moins de 40% | 70% (aucune condensation évidente n'est permise) |
| Catégorie protégée de la poussière | 100000 ou meilleur |
| puissance | 6KW |
| Largeur de coupe | × 50mm du ≤ 50mm |
| Coupure des matériaux | pleine coupe/demi coupe de carte PCB/de FPC, de LCP/de colle et d'autres matériaux relatifs |
| Coupure de l'épaisseur | ≤ 3mm |
| Coupure de la vitesse | ≤ 3000mm/S |
| Exactitude d'usinage globale | ≤ 30um |
| Traitement du modèle | ligne droite, barre oblique, courbe, anomalie, etc. |
Carte PCB UV de laser coupant la source de laser :
| Laser | laser de nanoseconde de l'onde lumineuse 355nm |
| Fréquence de répétition | 50-150khz |
| Laser Powe | 15W@30KHz UV |
| Durée d'impulsion | < 20ns=""> |
| Stabilité d'énergie | < 3=""> |
| ² de la qualité m de poutre | < 1=""> |
| Mode | 2500mm/S |
Carte PCB UV de laser coupant des caractéristiques :
1. Commandez effectivement l'effet de chaleur de traitement, et améliorez l'effondrement de bord et l'effet thermique du produit.
2. Laser de haute qualité, aucun contact traitant, aucune bavures et bavures après coupure. Le système de processus mûr peut exactement calculer et segmenter les graphiques, et réalise le processus des paramètres de traitement et traitement des graphiques.
3. Aucun effort, ±5μm coupant la précision.
4. Dossier de gerber d'importation pour l'opération facile. Étranger/ligne coupe est disponible.
5. Tranchant de non contact et doux.
