Détails sur le produit:
|
Aspirateur: | 3hp | IONIZER: | Oui |
---|---|---|---|
Épaisseur de carte PCB: | 0.8-3.0mm | Acheminement du peu: | Diamètre 0.8-3.0mm |
Coupure de la précision: | ±0.05mm | Carte PCB disponible: | Tab Panel |
Marque: | Winsmart | Nom de produit: | Découpeuse de carte PCB de routeur |
Surligner: | Découpeuse de carte PCB de routeur,Découpeuse de carte PCB de 3HP Depanelizer,Machine de routeur de carte PCB Depaneling |

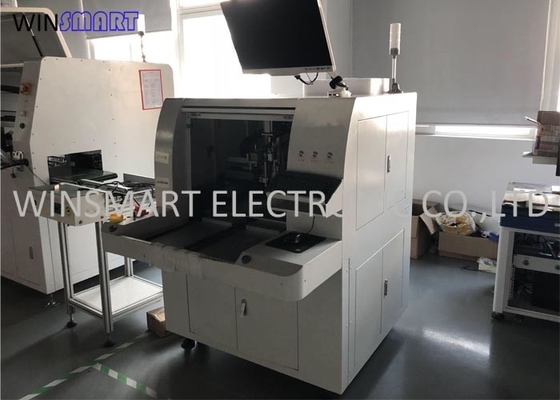

Carte PCB Semi-automatique Depanelizer de découpeuse de carte PCB de routeur de caméra CCD
Aperçu de découpeuse de carte PCB de routeur :
Ce routeur est principalement un dispositif qui utilise le coupeur de fraisage pour fonctionner à la grande vitesse pour séparer des panneaux de carte PCB en mode de multi-connexion selon les chemins pré-édités. Remplaçant les défauts de la rupture de manuel, du V-CUT ou poinçonnant, améliorant la qualité des produits et réduisant le taux de rejet. La machine adopte le système d'exploitation de Windows 10 d'interface homme-machine, le design de l'interface simple et humanisé, le système de coupure automatique de correction de chemin, la programmation élevée de CCD de pixel, le programme de bloc et l'édition de programme et la modification à pas unique. Le dispositif de chargement et de déchargement de la carte PCB avec deux plates-formes fonctionnant interactivement peut effectivement réduire le temps d'inactivité de la machine, de ce fait réalisant l'efficacité idéale de production.
Caractéristiques de découpeuse de carte PCB de routeur :
1. La machine est équipée de la lentille industrielle d'agrandisseur de CCD de haut-pixel et du programme auxiliaire enseignant et des fonctions d'édition. La précision est plus haute, plus précis et l'image est plus claire.
2. Le point automatique de MARQUE plaçant et corrigeant le système a l'affichage en temps réel et le cheminement simulé d'itinéraire du chemin mobile. l'affichage est clair d'un coup d'oeil. la fonction automatique d'alignement et de correction a une exactitude de coupure plus élevée. tant que la carte PCB est compensée dans la marge de 3mm, la vision par ordinateur peut exécuter la correction automatique d'itinéraire, qui détend la condition d'exactitude de l'opérateur en plaçant le conseil. Et l'efficacité de travail est considérablement améliorée.
3. La copie gauche et droite de table de travail, copie de bloc, rangée, copie de panneau de connexion de multi-angle, fonction de cheminement à pas unique de modification et bloquer éditer la fonction de modification du programme exactement pour simplifier le temps de production de programme et pour améliorer l'efficacité de programmation.

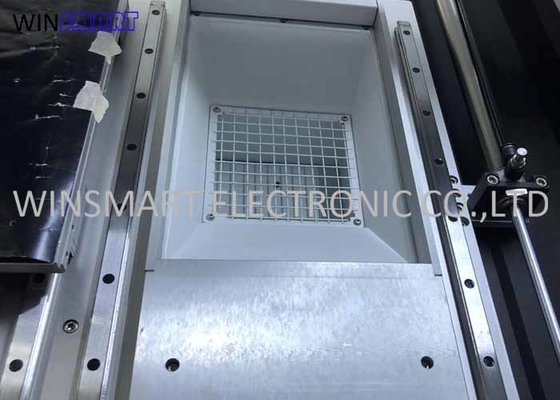

4. l'aspirateur et le dispositif statique à haute tension d'élimination faits en fan de haute puissance d'admission ont un meilleur effet d'absorption de la poussière et plus à faible bruit.
5. Pour la surveillance de la vie d'outil, le coupeur de fraisage automatiquement se lèvera et tombera dans une autre position non coupée de lame après coupure d'une certaine distance. Les distances et les temps supérieurs et inférieurs peuvent être placés selon la longueur de lame pour prolonger la vie du coupeur de fraisage.
6. la conception transparente de porte de sécurité rend le processus de traitement clair d'un coup d'oeil. Il y a deux manières d'ouvrir la porte : arrêt d'urgence et décélération de 50% pour différents clients à choisir de. L'arrêt d'urgence est d'empêcher des accidents pendant le traitement et de fournir un environnement de fonctionnement pour l'inspection de sécurité. En programmant, il est commode que les programmeurs surveillent le processus.
7. Le panneau de carte PCB est traité et placé à l'aide du système de transmission de moteur servo de deux-plate-forme pour réduire le délai d'attente et pour améliorer le rendement. Fournissez en même temps l'axe importé et l'axe domestique pour répondre aux différents besoins de client.
Spécifications de découpeuse de carte PCB de routeur :
De façon générale | |
Dimensions (W*D*H) | 1250mm*1650mm*1450mm |
Poids | 750KG |
Taille compensée | 60~110mm |
Manipulateur | |
Type de moteur | Série de JiaBao |
Positionnement de la répétabilité | 0.001mm |
Emplacement de travail d'axe (maximum) | 650mm*560mm*50mm |
Le poste de travail | |
Fixation de carte PCB | norme, spécialisation |
Chargement de carte PCB/déchargeant | manuel |
Taille de carte PCB (maximum) | 320*320mm |
Carte PCB épaisse (maximum) | 5mm |
Fixturing | |
Rigidité fixturing | Adapté aux besoins du client faites le montage |
Fixation de Fixturing | machines |
Moteur d'axe | |
Puissance | 150W |
Axe | 60000rpm/min |
Protégez | individu/refroidissement de vent |
Coupeur de changement | Spécialisation |
Acheminement de la capacité | |
Coupant la vitesse (maximum) | 80mm/s |
Conduisant la vitesse (maximum) | 2500mm/s |
Précision de la coupe | 0.01mm |
Système de vide | |
Puissance de vide | 3.5KW C.A. 380V |
Vide | plomb |
Utilités | |
Puissance | 2.0KW AC380V |
Alimentation en air | 4-6KG/cm2 |
Programmation | |
Le programme éditent | En ligne |
La fonction éditent | Ligne, arc, circula, U-courbe |
Stockage de programme | HDD |
Système de vision | CCD de couleur de SONE |
compensation de coupeur de fraisage | AUTOMOBILE |
Installation de vide | AUTOMOBILE |
Moniteurs d'opération | |
Iindicator | État de machine d'Iindicator |
contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
Temps utilisable d'outil | La vie automatique d'outil de détection, |
Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
III. exactitude | |
Précision d'axe | 0.001mm |
Coupure de la précision | 0.1mm |
IV. sécurité | |
L'emplacement de travail se protègent | Avec quatre protection scellée |
Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
Touche "ARRÊT" d'exigence |
La découpeuse de carte PCB de routeur inclut :
Aspirateur X 1pc
Axe X 1pc
Acheminement du peu X 10pcs
Instruction x manuel 1pc
Vidéos d'opération
