Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards

Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards
PC Controlled PCB Depaneling Machine 0.8-3.0mm Thickness For Tab Boards
Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards

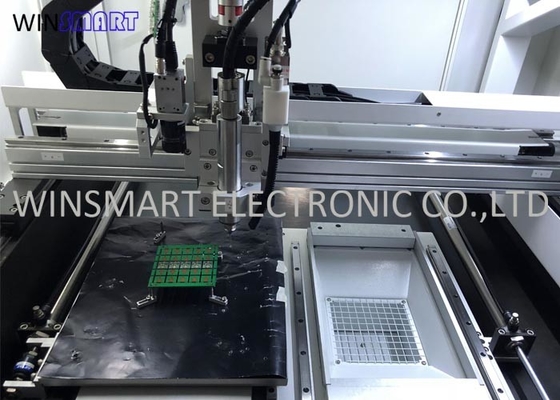

Image Grand :  Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Winsmart
Certification: CE
Numéro de modèle: SMTR07
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1-100000
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 100 ensembles/mois

Épaisseur commandée par PC de la machine 0.8-3.0mm de carte PCB Depaneling pour Tab Boards

description de
Carte PCB: Tab Boards Matériel de carte PCB: FR4, aluminium
Épaisseur de carte PCB: 0.8-3.0mm Vidéo d'inspection: Fourni
Coupure de la précision: ±0.05mm CE: Oui
Emplacement de travail: 350x400mm Coupure de la vitesse: 1-100mm/s
Aspirateur: Inférieur ou supérieur Nom de produit: Machine commandée par PC de carte PCB Depaneling
Surligner:

machine de carte PCB Depaneling de 0.8mm

,

Machine commandée par PC de carte PCB Depaneling

,

Machine de routeur de carte PCB Depaneling d'étiquette

Machine commandée par PC de carte PCB Depaneling, carte PCB Sigulation pour des panneaux de carte PCB d'étiquette


Introduction commandée par PC de machine de carte PCB Depaneling :
La machine depaneling de routeur de carte PCB est une machine utilisée pour séparer les panneaux irréguliers de carte PCB reliés par des trous de timbre. Également connu en tant que découpeuse de courbe de carte PCB, machine de séparateur de carte PCB de trou de timbre, routeur de carte PCB, machine depaneling de routeur de carte PCB. C'est un processus important dans le processus de fabrication de carte PCB.  Et il se rapporte à couper les graphiques exigés par le client par le peu selon le programme de traitement conçu par le projet. Quand le coupeur de fraisage est utilisé dans une certaine mesure, il cassera le couteau et mènera à la fuite. Si le conseil de production avec le bon peu n'est pas fourni au client selon les exigences de client, PCBA (la carte + l'assemblée électronique se réfère au processus entier du panneau vide de carte PCB passant par SMT et puis le périphérique prêt à brancher d'immersion) ne peut pas être avec succès installé sur le produit, ayant pour résultat la mise au rebut de PCBA.
Machine commandée par PC Advantanges de carte PCB Depaneling :
1. La double table, conduisant le peu fonctionnent tout le temps, améliorant la productivité.
2. Coupe continue sans interruption pendant le chargement et le déchargement.
3. Le système de haute qualité d'axe de rotation permet au système d'accélérer et ralentir rapidement, de réduire le temps de synchronisation, d'améliorer la productivité et de maintenir la haute précision.
4. Utilisez le matériel de haute qualité pour assurer la rigidité élevée et la haute performance.
5. Toutes les vis de guide sont couvertes pour empêcher la poussière et la saleté d'entrer, afin d'améliorer la durée de vie et la représentation de l'axe de rotation.
Caractéristiques commandées par PC de machine de carte PCB Depaneling :
1. Tables de double diapositives pour la production à fort débit. Et elle a l'effort inférieur pour protéger PCBA pour assurer le tranchant doux.
2. Le moteur et l'axe importés est employé pour le but silencieux.
3. Le sytem de nettoyage facultatif de vide dessus et bas est disponible pour exigences des différents clients.
4. Système de haute qualité de CCD pour assurer la coupe précise.
5. La programmation facile et simple, l'acheminement du peu et la coupure de la vitesse est réglable.


Caractéristiques de machine de routeur de carte PCB de coupeur de fraisage de PCBA :


De façon générale
Dimensions (W*D*H)1150mm*1250mm*1325mm
Poids750KG
Taille compensée60~110mm
Manipulateur
Type de moteurSérie de JiaBao
Positionnement de la répétabilité0.001mm
Emplacement de travail d'axe (maximum)870mm*450mm*50mm
Le poste de travail
Fixation de carte PCBnorme, spécialisation
Chargement de carte PCB/déchargeantmanuel
Taille de carte PCB (maximum)350*400mm
Carte PCB épaisse (maximum)5mm
Fixturing
Rigidité fixturingAdapté aux besoins du client faites le montage
Fixation de Fixturingmachines
Moteur d'axe
Puissance40W
Axe60000rpm/min
Protégezindividu/refroidissement de vent
Coupeur de changementSpécialisation
Acheminement de la capacité
Coupant la vitesse (maximum)100mm/s
Conduisant la vitesse (maximum)3000mm/s
Précision de la coupe0.01mm
Système de vide
Puissance de vide3.5KW C.A. 380V
Videplomb
Utilités
Puissance2.0KW AC380V
Alimentation en air4-6KG/cm2
Programmation
Le programme éditentEn ligne
La fonction éditentLigne, arc, circula, U-courbe
Stockage de programmeHDD
Système de visionCCD de couleur de SONE
compensation de coupeur de fraisageAUTOMOBILE
Installation de videAUTOMOBILE
Moniteurs d'opération
IindicatorÉtat de machine d'Iindicator
contrôle d'outilLa vie automatique d'outil de détection, l'utilisation de l'essai de temps
Moteur se protégerAyez la surchauffe, surcharge, fonction de protection de basse tension
moteur au-dessus de contrôle de chargementAyez la surcharge, la ligne est fonction de protection de tension normale et basse
Temps utilisable d'outilLa vie automatique d'outil de détection,
Statistique de donnéesModèle distinct de conseil, séparant le compte, méthodes de comptage diverses
Disque d'erreurLe logiciel enregistre automatiquement toute la mémoire d'alarmes des machines
III. exactitude
Précision d'axe0.001mm
Coupure de la précision0.1mm
IV. sécurité
L'emplacement de travail se protègentAvec quatre protection scellée
Capteur de porteAvant et capteur arrière de microcontact de porte de sécurité (facultatifs)
Touche "ARRÊT" d'exigence
Aspirateur
TamisBoîte verticale
Dimensions de boîte de la poussière730mm×640mm×1700mm
Puissance de tensionAC380V 50HZ, 2.2KW, 3HP
BruitAu-dessous de 75db
Dimensions de prise d'air/débouché6 pouces inches/8
Cordon de secteur5X2.52
Sachet filtre à haute densité16PCS
