Détails sur le produit:
|
| manière de connexion: | Joints de fraisage | Matériel de carte PCB: | FR4, aluminium |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | Vidéo d'inspection: | a fourni |
| Coupure de la précision: | ±0.05mm | Certificat: | ce |
| Emplacement de travail: | 350x400mm | Coupure de la vitesse: | 1-100mm/s |
| Décapant: | Système inférieur de vide | Nom de produit: | Coupeur de fraisage de routeur de carte PCB |
| Surligner: | Coupeur de fraisage visuel de routeur de carte PCB,coupeur de fraisage de routeur de carte PCB de 350x400mm,Machine de routeur de carte PCB Depaneling de quatre axes |
||

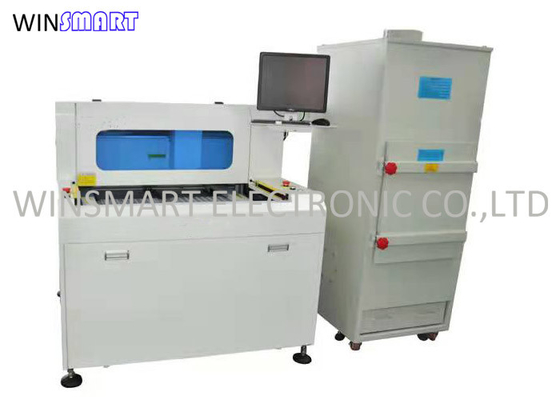

coupeur de fraisage visuel de routeur de carte PCB de double Quatre-axe ultra-rapide de Tableau de 350x400mm
Caractéristiques de machine de routeur de carte PCB :
Ce système a les tables de double diapositives pour la production à fort débit. Et il a l'effort inférieur pour protéger PCBA pour assurer le tranchant doux.
Le moteur et l'axe importés est employé pour le but silencieux.
Le sytem de nettoyage facultatif de vide dessus et bas est disponible pour exigences des différents clients.
Système de haute qualité de CCD pour assurer la coupe précise.
La programmation facile et simple, l'acheminement du peu et la coupure de la vitesse est réglable.
Caractéristiques de machine de routeur de carte PCB de coupeur de fraisage de PCBA :
| De façon générale | |
| Dimensions (W*D*H) | 1150mm*1250mm*1325mm |
| Poids | 750KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 870mm*450mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 350*400mm |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 40W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 100mm/s |
| Conduisant la vitesse (maximum) | 3000mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
Paramètres d'aspirateur de routeur de carte PCB :
| Tamis | Boîte verticale |
| Dimensions de boîte de la poussière | 730mm×640mm×1700mm |
| Puissance de tension | AC380V 50HZ, 2.2KW, 3HP |
| Bruit | Au-dessous de 75db |
| Dimensions de prise d'air/débouché | 6 pouces inches/8 |
| Cordon de secteur | 5X2.52 |
| Sachet filtre à haute densité | 16PCS |
Applications de machine de routeur de carte PCB :
Il est très utilisé dans des industries électroniques fabriquant, comme le téléphone portable, l'électronique automobile, les appareils électriques de ménage, le téléphone portable, l'éclairage de LED, l'industrie médicale, etc.
Conditions d'installation de machine de routeur de carte PCB :
1. Les conditions d'alimentation d'énergie du distributeur de plat : AC380V (moteur principal) 4.8K8/9A+ (aspirateur) 2.2KW/4.7A
2. Tn-s : Phase A, phase B, phase C, ligne zéro (n), ligne au sol (PE), ligne électrique 4mm2 ci-dessus
3. condition de pression atmosphérique : ² de 4-6kg/cm
4. l'espace de placement de la machine : La distance d'entretien de 80-100CM devrait être réservée derrière la machine du mur. Les gauches et les côtés droits doivent réserver 50-80CM de la distance d'entretien.
5. conditions de montage : toute la taille est 37MM, divisé en frame+jig inférieur, et la longueur et la largeur du cadre du fond sont 430M m×380m, le trou M6 pour l'installation inférieure de cadre est 360×360MM carrés
