Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur

Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur

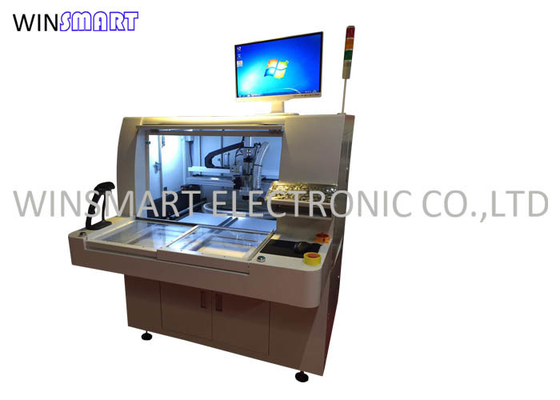

CCD Mobile Electronics PCB Router Machine Automatic PCBA Milling Cutter
Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur

Image Grand :  Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Winsmart
Certification: CE
Numéro de modèle: SMTR09
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1-100000
Détails d'emballage: caisse de contreplaqué
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 100 ensembles/mois

Coupeur de fraisage automatique de l'électronique de CCD de carte PCB de la machine mobile PCBA de routeur

description de
Condition: Nouveau Matériel de carte PCB: FR4, aluminium
Épaisseur de carte PCB: 0.8-3.0mm Vidéo d'inspection: Fourni
Coupure de la précision: ±0.05mm Rapport des essais: Fourni
Emplacement de travail: Double, 320x320mm Coupure de la vitesse: 1-100mm/s
Décapant: Système dessus et bas facultatif de vide Nom de produit: Machine de routeur de carte PCB de coupeur de fraisage de PCBA
Surligner:

Machine mobile de routeur de carte PCB de l'électronique

,

Machine automatique de routeur de carte PCB de CCD

,

Découpeuse de coupeur de fraisage de PCBA

Machine mobile de routeur de carte PCB de l'électronique PCBA de fraisage du CCD de découpeuse automatique de coupeur





Description de machine de routeur de carte PCB de coupeur de fraisage de PCBA :

Un routeur de Depaneling est une machine semblable au routeur en bois.

Il emploie un peu de routeur pour fraiser le matériel de la carte PCB. La dureté du matériel de carte PCB porte vers le bas le peu, qui doit être remplacé périodiquement.

Le cheminement exige que des tableaux simples sont reliés utilisant des étiquettes dans un panneau.

Le peu fraise le matériel entier de la tableau.

Il produit beaucoup de poussière qui doit être nettoyée à l'aspirateur.

Il est important que le système de vide soit coffre-fort d'ESD.

Également fixturing de la carte PCB doit être serré - habituellement un gabarit en aluminium ou un système de participation de vide est employé.



Caractéristiques de machine de routeur de carte PCB de coupeur de fraisage de PCBA :

Ce système a les tables de double diapositives pour la production à fort débit. Et il a l'effort inférieur pour protéger PCBA pour assurer le tranchant doux.

Le moteur et l'axe importés est employé pour le but silencieux.

Le sytem de nettoyage facultatif de vide dessus et bas est disponible pour exigences des différents clients.

Système de haute qualité de CCD pour assurer la coupe précise.

La programmation facile et simple, l'acheminement du peu et la coupure de la vitesse est réglable.





Caractéristiques de machine de routeur de carte PCB de coupeur de fraisage de PCBA :

De façon générale
Dimensions (W*D*H) 1250mm*1650mm*1450mm
Poids 750KG
Taille compensée 60~110mm
Manipulateur
Type de moteur Série de JiaBao
Positionnement de la répétabilité 0.001mm
Emplacement de travail d'axe (maximum) 650mm*560mm*50mm
Le poste de travail
Fixation de carte PCB norme, spécialisation
Chargement de carte PCB/déchargeant manuel
Taille de carte PCB (maximum) 320*320mm
Carte PCB épaisse (maximum) 5mm
Fixturing
Rigidité fixturing Adapté aux besoins du client faites le montage
Fixation de Fixturing machines
Moteur d'axe
Puissance 150W
Axe 60000rpm/min
Protégez individu/refroidissement de vent
Coupeur de changement Spécialisation
Acheminement de la capacité
Coupant la vitesse (maximum) 80mm/s
Conduisant la vitesse (maximum) 2500mm/s
Précision de la coupe 0.01mm
Système de vide
Puissance de vide 3.5KW C.A. 380V
Vide plomb
Utilités
Puissance 2.0KW AC380V
Alimentation en air 4-6KG/cm2
Programmation
Le programme éditent En ligne
La fonction éditent Ligne, arc, circula, U-courbe
Stockage de programme HDD
Système de vision CCD de couleur de SONE
compensation de coupeur de fraisage AUTOMOBILE
Installation de vide AUTOMOBILE
Moniteurs d'opération
Iindicator État de machine d'Iindicator
contrôle d'outil La vie automatique d'outil de détection, l'utilisation de l'essai de temps
Moteur se protéger Ayez la surchauffe, surcharge, fonction de protection de basse tension
moteur au-dessus de contrôle de chargement Ayez la surcharge, la ligne est fonction de protection de tension normale et basse
Temps utilisable d'outil La vie automatique d'outil de détection,
Statistique de données Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses
Disque d'erreur Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines
III. exactitude
Précision d'axe 0.001mm
Coupure de la précision 0.1mm
IV. sécurité
L'emplacement de travail se protègent Avec quatre protection scellée
Capteur de porte Avant et capteur arrière de microcontact de porte de sécurité (facultatifs)
Touche "ARRÊT" d'exigence



Applications de machine de routeur de carte PCB de coupeur de fraisage de PCBA :

Il est très utilisé dans des industries électroniques fabriquant, comme le téléphone portable, l'électronique automobile, les appareils électriques de ménage, le téléphone portable, l'éclairage de LED, l'industrie médicale, etc.



Machine de routeur de coupeur de fraisage de PCBA
