Machine de carte PCB Depaneling de laser
>

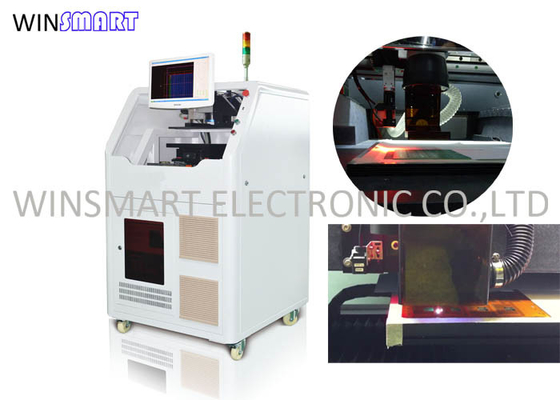

Découpeuse UV 15W de laser de carte PCB de câble de chef de laser d'Optowave

Découpeuse UV 15W de laser de carte PCB de câble de chef de laser d'Optowave

Brand Name: Winsmart
Model Number: SMTL300
MOQ: 1 ensemble
Prix: USD1-150K/set
Packaging Details: Caisse de contreplaqué
Payment Terms: L/C, T/T, Western Union
Detail Information
Lieu d'origine:
La Chine
Certification:
CE
Coupure de la précision:
±5μm
Effort mécanique:
Non
Emplacement de travail:
300x300mm
Chaîne de balayage:
40x40mm
Marque de laser:
Optowave
Connexion de carte PCB:
V-coupe, joints de fraisage
Matériel de carte PCB:
Carte PCB de câble, FR4
Nom:
Découpeuse UV de laser
Capacité d'approvisionnement:
100 ensembles par mois
Mettre en évidence:

Découpeuse UV 15W de laser

,

Découpeuse UV de laser de carte PCB de câble

,

Machine de carte PCB Depaneling de tête de laser d'Optowave

Product Description

Découpeuse UV de laser de carte PCB de 15W Optowave de laser de câble économique de chef



Découpeuse UV Instroduction de laser :

Cet équipement de laser Depaneling de carte PCB est intégré avec de forte stabilité et le laser UV de la meilleure représentation

générateur.

Cet équipement fournit le grand foyer d'emplacement de travail, le rapport de distribution d'énergie et la petite affection thermique qui donne la petite largeur de coupe et la qualité de coupure élevée pendant le traitement.

Avec la table et la module de commande biaxiales sophistiquées de boucle bloquée, il assure la coupe rapide tout en maintenant l'importance de micron de précision avec la technologie moderne de l'application de capture de capteurs de position et d'image de CCD.



Les systèmes de laser depaneling et de singulation de carte PCB gagnent la popularité-particulier en tant que complexité de carte et les rapports de composant continuent à monter. La microélectronique et les fabricants de dispositif médical exigent des tolérances étroites et le débris-ce minimal est où la technologie laser brille





Description UV de découpeuse de laser :

La coupe de laser maintenant est offerte comme méthode supplémentaire par quelques fabricants.

Le laser UV depaneling se sert d'une longueur d'onde de 355 nanomètre (ultra-violette), diode-pompée, source de laser. À cette longueur d'onde le laser est capable de la coupure, du forage et de structurer sur les substrats rigides et de câble de circuit. L'à rayon laser, capable des largeurs coupées au-dessous de 25μm, est commandé par à haute précision, miroirs de galvo-balayage avec l'exactitude de répétition +/- du μm 4.

Un grand choix de matériaux de substrat peuvent être coupés avec une source de laser UV comprenant FR4 et FPC.



Spécifications UV de découpeuse de laser :

Laser À commutation de Q diode-pompé tout le laser UV à semi-conducteur
Longueur d'onde de laser 355nm
Source de laser Optowave 15W@30KHz UV
Positionnement de la précision de la table de travail du moteur linéaire ±2μm
Précision de répétition de table de travail de moteur linéaire ±1μm
Champ fonctionnant efficace 300mmx300mm (personnalisable)
Vitesse de balayage 2500mm/s (maximum)
Champ fonctionnant 40mmх40mm





Avantages UV de découpeuse de laser :

Exactitude, précision, bas effort mécanique, plus de haute qualité des coupes, les coûts inférieurs d'outillage et la découpe et les capacités flexibles de coupe.
