Détails sur le produit:
|
| Condition: | Nouveau | Matériel de carte PCB: | FR4, aluminium |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | Avantage: | Doubles tables |
| Coupure de la précision: | ±0.05mm | Origine: | La Chine |
| Caractéristique: | Coupe supérieure | Coupure de la vitesse: | 1-100mm/s |
| Décapant: | Système dessus et bas facultatif de vide | Nom de produit: | Machine de routeur de commande numérique par ordinateur de carte PCB |
| Surligner: | CCD plaçant la machine de routeur de commande numérique par ordinateur de carte PCB,Machine automatique de routeur de commande numérique par ordinateur de carte PCB,60000rpm/min machine de routeur de la carte PCB Depaneling |
||

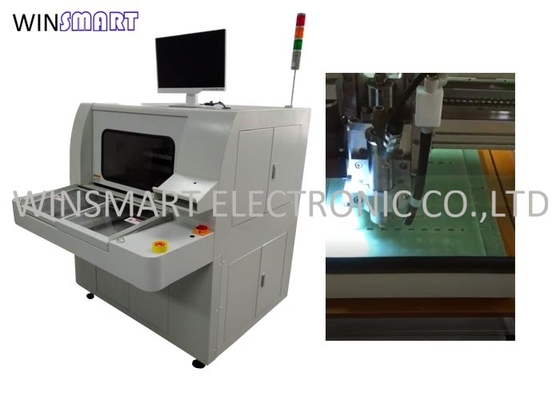

CCD automatique plaçant l'aspirateur de coupe de dessus de machine de routeur de commande numérique par ordinateur de carte PCB
Introduction de machine de routeur de commande numérique par ordinateur de carte PCB :
Un routeur de Depaneling est une machine semblable au routeur en bois. Il emploie un peu de routeur pour fraiser le matériel de la carte PCB. La dureté du matériel de carte PCB porte vers le bas le peu, qui doit être remplacé périodiquement.
Le cheminement exige que des tableaux simples sont reliés utilisant des étiquettes dans un panneau. Le peu fraise le matériel entier de la tableau. Il produit beaucoup de poussière qui doit être nettoyée à l'aspirateur. Il est important que le système de vide soit coffre-fort d'ESD. Également fixturing de la carte PCB doit être serré - habituellement un gabarit en aluminium ou un système de participation de vide est employé.
Caractéristiques de machine de routeur de commande numérique par ordinateur de carte PCB :
1. Tables de double diapositives
2. Bas effort
3. Tranchant doux
4. Manul chargeant /unloading
5. Système de CCD pour la coupe précise
6. 1-100mm/s réglable coupant la vitesse
Caractéristiques de machine de routeur de commande numérique par ordinateur de carte PCB :
| De façon générale | |
| Dimensions (W*D*H) | 1250mm*1650mm*1450mm |
| Poids | 750KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 650mm*560mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 320*320mm |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 150W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
