Détails sur le produit:
|
Matériel de carte PCB: | FR4, MCPCB, FPC | Bruit: | Moins 50DB |
---|---|---|---|
Le service après-vente a fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger | Sortie: | Selon l'application |
Certificat: | Oui | Nom: | Poinçonneuse pneumatique |
Surligner: | Poinçonneuse pneumatique de cylindre d'air,Poinçonneuse pneumatique de la carte PCB FR4,temps de poinçon de cycle de durée de cycle 10S |
Pneumatique cylindre d'air poinçonneuse 10 secondes font un cycle le temps de poinçon

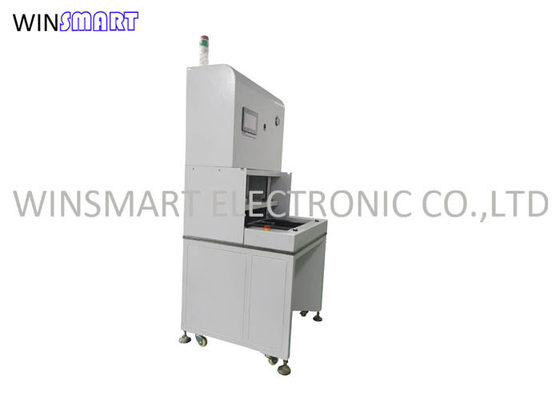

Aperçu pneumatique de poinçonneuse :
Cette machine est un séparateur semi-automatique de carte PCB. Notre usine est conforme aux normes de production nationales correspondantes. La période de garantie est à 1 an de la date de l'achat (des dommages aux équipments provoqués par utilisation anormale ne sont pas inclus dans la garantie)
Caractéristiques de machine de presse de poinçon :
1. Conçu spécifiquement pour FPC, la carte PCB dure, CEM, panneaux de MCPCB, évitent la fente de bidon, criqué, le bordage, les bavures et d'autres phénomènes
2. vitesse de poinçon de règlement arbitraire, poinçonnant et emboutissant la pression de temps selon les produits et le moule différents.
3. Il est facile de remplacer les moules, et l'écran tactile par un bouton pour des mots de passe moule-spécifiques, pour assurer l'exploitation sûre.
4. mouvement longitudinal du moule inférieur pour PCBs de placement et de sélection facile et assurer la sécurité personnelle.
5. Utilisant la synchronisation de bouton poussoir de les deux mains (à moins de 1 seconde) à commander, éliminer des risques en matière de sécurité humains.
6. Utilisation d'air pur, d'aucun pétrole, de puissance faible, de sortie facile d'économie d'énergie, d'entretien, rapide et stable.
7. le mode d'opération manuelle ou automatique sélectionnable, le programme informatique en même temps que le compte, le rendement de jour et le total enregistrés simultanément, facilitent les statistiques, le compte précis et le rendement élevé.
8. Employez la technologie pneumatique, un compresseur peut travailler pour plus d'un poinçon, des coûts de maintenance normaux d'utiliser-et étaient inférieur que d'autres types de poinçon.
Spécifications de machine de presse de poinçon :
Emplacement de travail | 460*320mm |
Pression d'utilisation | 0.45-0.7Mpa |
Coupure de la précision | ±0.05mm |
Durée de cycle | 7-15 secondes |
Sortie | 8T |
Épaisseur de PCB/FPC | 0.08-3.5MM |
Matériel de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Coupure du mode | Poinçon |
Montage de poinçon | Meurent l'outillage (le moule) |
Propriété fonctionnante |
L'affichage d'affichage à cristaux liquides, enregistre automatiquement le nombre de produits traités, poinçon automatique |
Port de transmission | Norme internationale |
Langue d'opération | Anglais |
Course | 50MM |
Taille de moule | 170MM |
Puissance | 380/220V |
Fusible | 3A |
Dimension de machine | 820x740x1750mm |
Poids de machine | 680kgs |
Étapes de poinçon d'installation de moule de machine de presse de poinçon :
1. enlevez la porte de sécurité
2. endroit les deux trous de goupille sur l'embase du moule inférieur sur les deux crochets.
3. l'alimentation le moule supérieur dans le tiroir (voyez au-dessous de l'image), et le bord de moule et le plat supérieur sont recouverts.
4. La machine commute au mode manuel. Appuyez sur le bouton « avant et arrière » pour introduire le moule inférieur dans la machine.
5. déconnectez la source d'air, les cylindres supérieurs et inférieurs tomberont lentement, et le courrier de guide du moule supérieur avancera au moule inférieur, et les deux se fermeront lentement ensemble.
6. Après les moules supérieurs et inférieurs soyez fermé, pour serrer manuellement les vis de pouce suivant les indications de la figure. Assurez-vous que le moule supérieur ne peut pas se déplacer. Après serrage, la source d'air est reliée, le cylindre se lève, le moule supérieur est séparé, et la source d'air est déconnectée encore pour vérifier si le moule supérieur et le moule inférieur peuvent être fermés. Répétez l'opération une ou deux fois pour s'assurer que les matrices supérieures et inférieures sont sans à-coup fermées avant de commencer à la prochaine étape.
Détails de machine de presse de poinçon :
Entretien de machine de presse de poinçon :
1. enlevez les conseils de rebut à temps.
2. ajoutez la graisse aux deux tiges de guide tous les deux mois, et appliquez l'huile de graissage à
l'axe de bielle.
3. enlevez l'eau de la valve réduisant la pression régulièrement.
4. Si les pièces organiques sont endommagées, elles devraient être réparées immédiatement.
