Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse

Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse
Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse

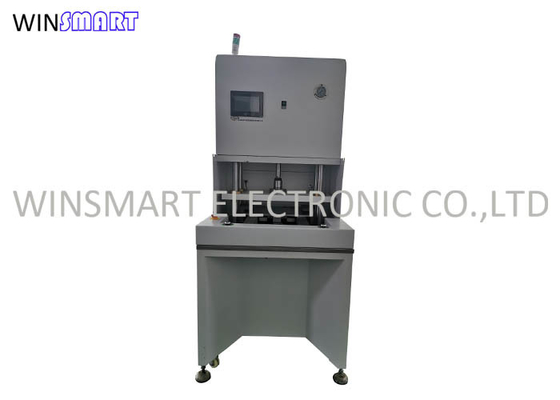

Image Grand :  Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Winsamrt
Certification: CE
Numéro de modèle: SMTP300
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1-10000/set
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 7-15 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 100 ensembles

Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse

description de
Matériel de carte PCB: FR4, MCPCB, FPC Condition: Nouveau
Le service après-vente a fourni: Ingénieurs disponibles pour entretenir des machines à l'étranger Sortie: 10Ton, 15Ton, 25Ton
Certificat: CE Nom: Machine de presse de poinçon
Surligner:

machine de presse de poinçon de la carte PCB 15T

,

Machine de presse de poinçon de carte PCB de FPC

,

Le rendement élevé meurent poinçonneuse

La machine de presse de poinçon de carte PCB du rendement élevé 15Ton meurent poinçonneuse





Caractéristiques de machine de presse de poinçon :

1. Depaneling PCB/FPC au moyen de matrices de poinçon, pour éviter des microfissures provoquées par le manuel.

2. Meurent les outillages est variable

3. Installation facile des matrices de poinçon

4. Le chargement et le déchargement de PCBs est commode

5. L'opération facile, a le système de protection sûr

6. Cylindre d'air conduit, protection de l'environnement

7. rendement élevé, cycle coupant des minuteurs d'ici 15 secondes, approprié à PCBs à fort débit



Spécifications de machine de presse de poinçon :


Emplacement de travail 460*320mm
Pression d'utilisation 0.45-0.7Mpa
Coupure de la précision ±0.05mm
Durée de cycle 7-15 secondes
Sortie 8T
Épaisseur de PCB/FPC 0.08-3.5MM
Matériel de PCB/FPC FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Coupure du mode Poinçon
Montage de poinçon Meurent l'outillage (le moule)
Propriété fonctionnante

L'affichage d'affichage à cristaux liquides, enregistre automatiquement le nombre de

produits traités, poinçon automatique

Port de transmission Norme internationale
Langue d'opération Anglais
Course 50MM
Taille de moule 170MM
Puissance 380/220V
Fusible 3A
Dimension de machine 820x740x1750mm
Poids de machine 680kgs



Applications de machine de presse de poinçon :

Le rendement élevé machine de presse de poinçon de carte PCB de 15 tonnes meurent poinçonneuse 0



La machine de presse de poinçon meurent en usinant des étapes d'installation :

1. enlevez la porte de sécurité



2. endroit les deux trous de goupille sur l'embase du moule inférieur sur les deux crochets.



3. l'alimentation le moule supérieur dans le tiroir (voyez au-dessous de l'image), et le bord de moule et le plat supérieur sont recouverts.



4. La machine commute au mode manuel. Appuyez sur le bouton « avant et arrière » pour introduire le moule inférieur dans la machine.



5. déconnectez la source d'air, les cylindres supérieurs et inférieurs tomberont lentement, et le courrier de guide du moule supérieur avancera au moule inférieur, et les deux se fermeront lentement ensemble.



6. Après les moules supérieurs et inférieurs soyez fermé, pour serrer manuellement les vis de pouce suivant les indications de la figure. Assurez-vous que le moule supérieur ne peut pas se déplacer. Après serrage, la source d'air est reliée, le cylindre se lève, le moule supérieur est séparé, et la source d'air est déconnectée encore pour vérifier si le moule supérieur et le moule inférieur peuvent être fermés. Répétez l'opération une ou deux fois pour s'assurer que les matrices supérieures et inférieures sont sans à-coup fermées avant de commencer à la prochaine étape.
