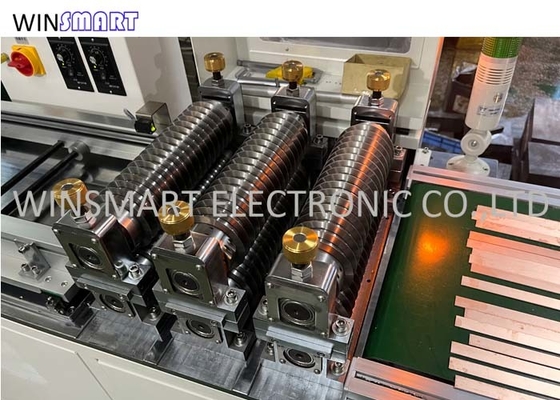

V a coupé la machine de carte PCB Depaneling
>
La bande de conveyeur plate V a coupé la carte PCB à lames multiples Depaneler améliorent la productivité de 10 fois

La bande de conveyeur plate V a coupé la carte PCB à lames multiples Depaneler améliorent la productivité de 10 fois

Brand Name: Winsmart
Model Number: SMTAD10
MOQ: 1 ensemble
Prix: USD1-10000/set
Packaging Details: Caisse de contreplaqué
Payment Terms: L/C, T/T, Western Union
Detail Information
Lieu d'origine:
La Chine
Certification:
CE
Épaisseur du circuit imprimé:
0,8-1,2 mm
Certificat CE:
approbation
Tension:
220V/110V
Multilame:
3-20 ensembles
garantie:
12 mois
Nom:
Dépanneur PCB multi-lames V-cut
Capacité d'approvisionnement:
200 ensembles par mois
Mettre en évidence:

Carte PCB à lames multiples Depaneler

,

Carte PCB plate Depaneler de bande de conveyeur

,

500mm/s V a coupé la machine de carte PCB Depaneling

Product Description

Le dépaneur de carte PCB multi-lame à coupe en V à bande transporteuse plate améliore la productivité 10 fois





Présentation du dépaneleur PCB multi-lames :

Les usines des industries de LED brisent manuellement les cartes PCB qui demandent une main-d'œuvre très élevée, et le tranchant n'est pas bon, certains composants doivent être endommagés lors de la rupture manuelle.Afin de résoudre ce problème, les fabricants de séparateurs de circuits imprimés fabriquent des machines de découpe de bandes à led professionnelles ces dernières années.



Le dépanneur de circuits imprimés multi-lames fait partie de ce type de machines, ce qui pourrait améliorer la productivité de 10 fois.Pour les cartes FR4, il suffit d'utiliser des jeux de 2 lames supérieures et des jeux de 2 lames inférieures.Pour les cartes MCPCB, vous devez utiliser les 3 jeux de lames supérieurs et les 3 jeux de lames inférieurs.Nommons A, B, C pour les 3 jeux de lames, le premier jeu de lames A coupant 30% de la bande, le deuxième jeu de lames B coupant 30% de la bande, et le dernier jeu de lames coupant 40% de la bande pour finir toute la coupe.Après la coupe, le bord du PCB est propre sans bavures, la qualité du produit s'améliore beaucoup.La machine est une bonne aide pour les fabricants de LED.



Caractéristiques du Depaneler PCB multi-lames :

1. Il peut couper de nombreuses planches avec plusieurs jeux de couteaux en même temps.

2. Le volant du couteau est réglable dans son ensemble de 0 à 5 mm

3. La distance entre les couteaux est également réglable, satisfait de couper la largeur de PCB unique de 15 mm à 20 mm.

4. La lame est fabriquée en acier importé du Japon à haute vitesse et de haute précision, qui est durable et a une longue durée de vie.

5. Il est pratique de régler la vitesse de coupe à l'aide du bouton rotatif

6. Aucune limite de longueur de coupe.

7. Gamme d'épaisseur de carte PCB : 0.8-3.5mm

8. Avec une ligne de bande transporteuse, le PCB séparé peut être envoyé directement pour réduire le pick-and-place.

9. La machine adopte plusieurs lames pour séparer les planches avec un fonctionnement simple et un rendement élevé.



Spécification du Depaneler PCB multi-lames:

Longueur de coupe maximale Sans limites
Longueur de coupe minimale 100mm
Largeur maximale du panneau 220mm
Largeur de coupe personnalisée 300mm
Largeur minimum de carte PCB 8mm
Épaisseur du circuit imprimé 0,8-3,5 mm
Vitesse d'alimentation 0-500 mm/s
tem de travail. 10-35℃
Matériau de la lame (fonction de verrouillage automatique) Acier de haute précision importé
Storge tem. -20-50℃
Tension 110-220V
Dimension 2160*570*1050mm
