Détails sur le produit:
|
Condition: | Fabriqué en Chine, nouvelle | Gabarits: | 2 |
---|---|---|---|
Tête: | 2 | Exactitude de la température: | ±2°C |
rapport des essais: | Fournissez | nom: | Machine de soudure d'ACF |
Surligner: | Machine de soudure de barre chaude de film d'ACF,Machine de soudure de barre chaude d'écran tactile,Machine de soudure de carte PCB d'approbation de la CE |
Caractéristiques de soudure de machine de barre chaude de film d'ACF :
1. Selon différents produits, la température facultative pour votre choix.
2. La tête matérielle unique de thermode, assurent la pression moyenne
3. A la fonction de vide, plus facile pour l'ajustement et le positionnement.
4. Précision de la température d'OR, claire et haute
5. Avec l'indicateur de pression numérique, la gamme de pression peut être préréglée.
6. Contrôle de micro-ordinateur, de grande précision et stable.
7. Courbe programmable comprenant le préchauffage et la température de soudure de ré-écoulement.
8. Approprié à toutes sortes d'ÉTIQUETTE à haute densité, TCP et pression soudage par pression à de FPC, de FFC et de carte PCB de soudure.
9. Contrôle précis de PID, angle de phase remplacer la commande d'impulsion.
10. Moins de libration, moins de bruit, évitant la tension flottent
11. Doubles montages tournables avec l'efficacité de travail élevée
12. Les données d'entrée d'écran tactile, simplifient l'opération.
13. Courbe de la température d'affichage en temps réel et données de la température
Spécifications de soudure de machine de barre chaude de film d'ACF :
Taille de machine | 660×620×1260mm |
Emplacement de travail | 150*150mm maximum |
Poids de machine | 120Kg |
Pression atmosphérique fonctionnante | 0.6-0.8Mpa |
Quantité de montage | 2 |
Taille de tête de Thermode | 80*5mm maximum |
Précision de soudure | lancement 0.2mm |
Pressurage du temps | 1~99.9s |
Arrangements de température | Tolérance ±5℃ de RT~500℃ |
Pression de soudure | 1~20Kg |
Arrangements de température | Deux |
Environnement de travail | 10-60℃, 40%-95% |
Alimentation d'énergie | AC220V±10% 50HZ, 2200W |
Mode d'alignement | Moniteur de CCD + d'affichage à cristaux liquides |
Mode d'alimentation | Manuel |
Commencer le mode | Bouton marche de presse |
Plate-forme de rotation | Contrôle de cylindre, tolérance<0> |
Applications de soudure de machine de barre chaude de film d'ACF :
Pour un grand choix d'ÉTIQUETTE à haute densité, TCP sertissant par replis et cuir embouti de soudure de FPC, de FFC et de carte PCB, de cuivre au cuivre, fil à la carte PCB, soudure d'ACF.
Consignes d'utilisation de soudure de machine de barre chaude de film d'ACF :
1. Vérifiez d'abord si le gaz et l'électricité entrent. Si le contact coulissant d'entrée d'air est poussé en avant et ouvert, et si la pression atmosphérique est au-dessus de 0.4MPa
2. Vérifiez si le bouton d'arrêt d'urgence de l'alimentation d'énergie à la position que je saute et si le voyant de signalisation de la machine est vert
3. Vérifiez si les paramètres de formule utilisés sont ceux employés par le modèle actuel
4. Vérifiez si le joint et le montage de soudure correspondent au modèle.
5. essai si la machine est normale.
6. insertion la carte PCB et le FPC dans le montage respectivement
7. bouton marche pour la soudure
8. Vérifiez si les produits soudés sont fermes sous la loupe, et il n'y a aucun court-circuit avec l'étain, etc.

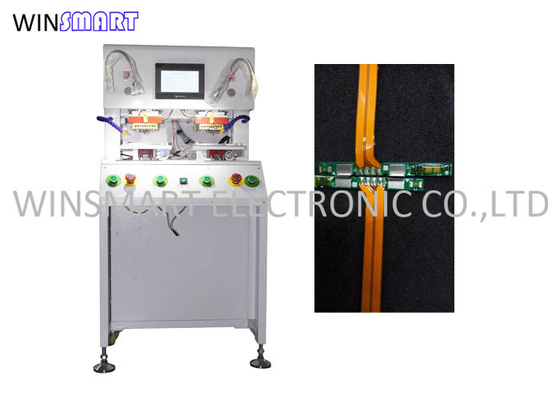

Photo de soudure de machine de barre chaude de film d'ACF :
