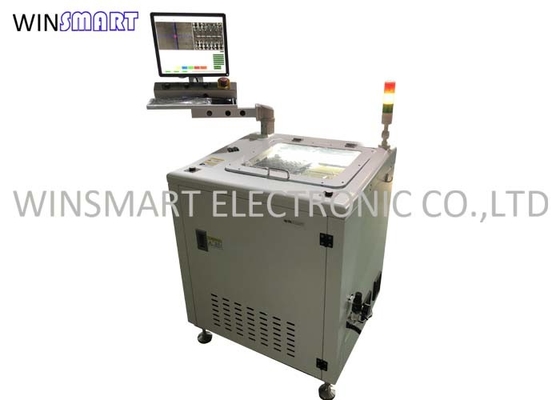

Seul tenez le refroidissement d'individu de machine de coupeur de fraisage de carte PCB

Seul de support type rentable machine de coupeur de fraisage de carte PCB de routeur de séparateur de carte PCB

Fonction de machine de coupeur de fraisage de carte PCB :

La machine de coupeur de fraisage de carte PCB est un genre d'équipement qui utilisation principal le coupeur de fraisage fonctionnant à la grande vitesse pour séparer la carte PCB reliée multi selon pré-éditer le chemin. Elle peut remplacer le manuel se cassant ou des défauts de coupure de c-coupe ou pousser, améliorer la qualité du produit et réduire le taux de chute. Cette machine adopte le dernier système d'exploitation avec l'interface homme-machine. Le chemin de coupure peut être modifié par le haut CCD de pixel enseignant et éditant, et il peut également être modifié point par point. Utilisant la plate-forme tournante comme dispositif de chargement et de déchargement de carte PCB, le temps d'inactivité de la machine peut être effectivement réduit, et l'efficacité idéale de production peut être réalisée.

Avantages de machine de coupeur de fraisage de carte PCB :

1. Facultatif choisissez/double plate-forme

2. Système de vision de PC et de CCD

3. Programmation avec la compensation et le dépoussiérage

4. Disponible pour les conseils maximum de 460mm

5. Flexible pour le type différent de produits

6. Type ouvert plate-forme pour LD/ULD et hausse automatique avec le robot

7. utilisé pour le singulation conduit de panneau de carte PCB avec l'effort inférieur

8. Coupe supérieure et aspirateur inférieur

Caractéristiques de machine de coupeur de fraisage de carte PCB :

1. Équipé de la haute lentille d'agrandissement de CCD de couleur de pixel, de l'enseignement auxiliaire de programme et d'éditer la fonction de simulation, la précision plus précise et l'image plus claire.

2. Surveillance de la vie d'outil : après coupure d'une certaine distance, le coupeur de fraisage automatiquement se lever/chute dans la position du tranchant qui n'a pas été coupé. En haut et en bas la distance et les temps peuvent être placés librement selon la longueur du tranchant, afin de prolonger la vie du coupeur de fraisage.

3. La conception transparente de porte de sécurité rend le processus de traitement clair d'un coup d'oeil. La porte s'ouvre et cesse pour empêcher des accidents pendant le traitement, fournissant un environnement de fonctionnement sûr pour des utilisateurs

4. Positionnement de marque et système automatique de correction, affichage en mouvement de chemin et dépistant, fonction de correction de foyer automatique, une exactitude de coupure plus élevée.

5. Trois mêmes ou différents programmes peuvent être employés sur le même montage pour placer par la marque, afin d'assurer l'exactitude de coupure

6. Le collecteur de poussière puissant peut nettoyer et résoudre le problème de couper la poussière. La fan importée rend le dépoussiérage plus propre et à faible bruit.

7. Utilisez la table de travail gauche et droite pour échanger le traitement et le substrat de carte PCB d'endroit, réduisent le délai d'attente et la capacité de production d'augmentation.

8. Généralement la découpeuse est électrique, et la table de travail est pneumatique. Si cela fonctionne pendant longtemps, le PCBA peut être dû endommagé à la pression atmosphérique insuffisante. La machine est complètement mise sous tension, afin d'assurer son exactitude et stabilité.

Spécifications de machine de coupeur de fraisage de carte PCB :

Paramètres techniques de machine de coupeur de fraisage de carte PCB :

Installation de machine de coupeur de fraisage de carte PCB :

1. Arrangement d'environnement

1,1 l'équipement devrait être installé dans un endroit aéré et sec. Ne l'installez pas dans un endroit il est facile corroder qu'ou inflammable.

1,2 l'équipement ne devrait pas être installé dans les endroits exposés à la lumière du soleil et au feu vif.

1,3 ne placez pas l'équipement dans l'endroit avec la vibration forte et la collision facile.

2. Installation mécanique

2,1 endroit l'équipement en position indiquée.

2,2 ajustez le niveau de l'équipement avec un instrument de niveau, et puis serrez la vis de tasse de pied.

2,3 reliez le tuyau du collecteur de poussière à la poussière rassemblant le port de l'équipement.

2,4 reliez la prise de puissance de collecteur de poussière à l'équipement pour confirmer la direction d'opération et l'effet de dépoussiérage. S'il est renversé, remplacez n'importe quels deux des trois lignes électriques.

2,5 exigences de mise à la masse : veuillez relier l'équipement au fil de masse de la boîte de distribution séparément, et ne reliez pas à l'autre équipement en série.

3. Configuration d'alimentation d'énergie

3,1 l'entrée standard de l'équipement est C.A. monophasé de 220 V.

3,2 l'équipement a entré C.A. 380V triphasé doit être équipé du transformateur.

Taille d'aspect de machine de coupeur de fraisage de carte PCB :
