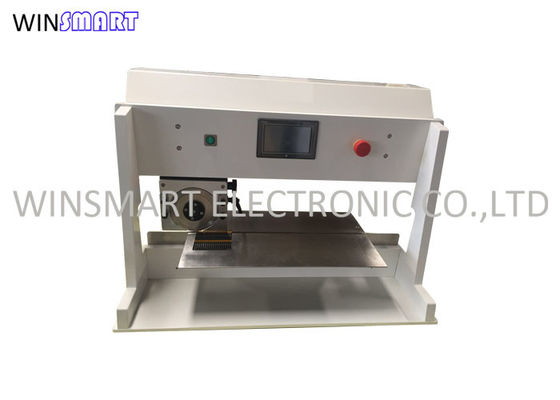

la lame linéaire V de 460mm a coupé la machine de séparateur de carte PCB automatique

coupeur automatique de carte PCB de machine de séparateur de carte PCB de V-coupe de lame linéaire de 460mm

Description automatique de machine de séparateur de carte PCB de V-coupe :

Ce type de séparateur de carte PCB utilise une lame circulaire et une lame linéaire, panneaux de carte PCB ne se déplacera pas pendant la coupe, composants a monté sur les conseils est protégée contre des dommages.

L'épaisseur de conseil est réduite par des conseils étant marqués suivant la ligne coupée des deux côtés. Les deux côtés du panneau sont marqués à une profondeur environ de 30% de l'épaisseur du conseil. PCBs sont alors éclatés du panneau.

Caractéristiques automatiques de machine de séparateur de carte PCB de V-coupe :

1. Commandé par le programme de micro-ordinateur, la conception, de grande précision brevetés et avec le bon stablity.

2. En coupant la vitesse réglable, ayez deux options : 500mm/s et 300mm/s, si le client veulent placer l'autre vitesse, nous pouvons adapter aux besoins du client pour le client.

3. La longueur de séparation peut être programmée : 0-100-200-300-400MM

4. La coupure de la carte PCB matérielle doit avec la cannelure Pré-marquée,

En fonctionnant, mettez la carte PCB qui est placée avec sa cannelure pré-marquée sur la lame linéaire, quand le swith de pied est pressé, le transporteur de lame avec la lame circulaire se déplace à travers la carte PCB, la séparant dans différentes unités.

5. La taille de fonctionnement de panneau est ajustable, de 0-50mm.

6. Couteau rotatoire réglable : 0-2mm. afin d'adapter pour le panneau différent de carte PCB de maladie et la profondeur différente de la V-coupe pré-marquée.

7. Pour la sécurité d'opérateur, là lame-arrêtent des capteurs légers et un bouclier de sécurité de Plexiglass.

8. Épaisseur de panneau de carte PCB : 0.2-3.2mm, profondeur de V-coupe : 0.2-2mm. Longueur de carte PCB : 0-1300mm.

9. La lame circulaire supérieure et le balde linéaire inférieur ont tout exporté la lame en acier de longue durée, durable, quand la lame n'est pas pointue, peuvent rectifier 7-10 fois, utilisation répétée.

Paramètres automatiques de machine de séparateur de carte PCB de V-coupe :

Caractéristiques automatiques de machine de séparateur de carte PCB de V-coupe :

1. Tension : 220/110V, 50/60Hz

2. Puissance : 250W

3. Lame circulaire motorisée par stimulant : Diamètre 125mm ; angle de pale : 26-28 °

4. Longueur linéaire inférieure de lame : 460mm, peuvent couper la longueur maximum de la carte PCB 430mm.

5. Longueur de séparation : 0-100-200-300-400mm

6. Taille externe : L740*W550*H460MM

7. Poids : 60kg

8. Paquet : Cas en bois

Entretien automatique de machine de séparateur de carte PCB de V-coupe :

Huile mise de prévention de rouille aux lames quand la machine n'est pas utilisée

Après travail de 100km (environ 50 jours), doit mettre l'huile de graissage à l'oeil du glisseur.

Employez la député britannique de graisse de Mobil ou l'huile de graissage.

Application automatique de machine de séparateur de carte PCB de V-coupe :

1. Coupure des matériaux : Conseil en aluminium, panneau de carte PCB, fibre molle, propre et sans bavures, à grande vitesse et efficace.

2. Client principalement d'industrie d'Assemblée de l'électronique comme l'industrie de LED, industrie de SMT, Moblie/Mp3 industrie, industrie de jouets électronique et etc….

3. Lame en acier à grande vitesse importée, longue durée de vie. Le fonctionnement facile, traitant sans effort de conseil, pas demage les composants sur le conseil.
