Détails sur le produit:
|
| Dépoussiérage: | oui | Épaisseur de carte PCB: | 0.8-3.0mm |
|---|---|---|---|
| avantage: | Petit et économique | Précision de coupe: | ±0.05mm |
| Taille maximum de carte PCB: | 310x360mm | Caractéristique: | Coupe supérieure |
| Certificat: | Approbation de la CE | Nom de produit: | Seul tenez le routeur de carte PCB |
| Surligner: | Seul tenez la machine de routeur de carte PCB,CCD plaçant la machine de routeur de carte PCB,routeur de carte PCB de 0.6mm Dia Routing Bits |
||

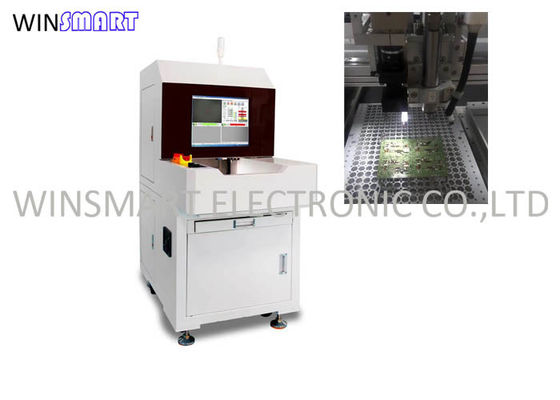

La petite d'empreinte de pas seul de support machine de routeur de carte PCB permettent 0.6mm Dia Routing Bits
Description de routeur de carte PCB :
Un routeur de Depaneling est une machine semblable au routeur en bois. Il emploie un peu de routeur pour fraiser le matériel de la carte PCB. La dureté du matériel de carte PCB porte vers le bas le peu, qui doit être remplacé périodiquement.
Le cheminement exige que des tableaux simples sont reliés utilisant des étiquettes dans un panneau. Le peu fraise le matériel entier de la tableau. Il produit beaucoup de poussière qui doit être nettoyée à l'aspirateur. Il est important que le système de vide soit ESD-sûr. Également fixturing de la carte PCB doit être serré - habituellement un gabarit en aluminium ou un système de participation de vide est employé.
Les deux paramètres les plus importants du processus d'acheminement sont : taux d'entrée et vitesse de rotation. Ils sont choisis selon le type et le diamètre mordus et devraient rester proportionnels (c.-à-d. le taux d'entrée croissant devrait être fait ainsi qu'augmenter la vitesse de rotation).
Les routeurs produisent des vibrations de la même fréquence que leur vitesse de rotation (et plus hauts harmoniques), qui pourrait être importante s'il y a les composants sensibles à la vibration sur la surface du conseil. Le niveau de tension est plus bas que pour d'autres méthodes depaneling. Leur avantage est qu'elles peuvent couper des arcs et tourner aux angles pointus. Leur inconvénient est capacité inférieure.
Caractéristiques de routeur de carte PCB :
Tranchant doux
Bas effort de coupure
Manul chargeant /unloading
Système de CCD pour la coupe précise
1-100mm/s réglable coupant la vitesse
Caractéristiques de routeur de carte PCB :
| Dimension de machine | 613x700x1600mm |
| Poids de machine | 300kgs |
| Système de positionnement | CCD et montage |
| Système de contrôle | Moteur servo à C.A. |
| Alimentation d'énergie | 220V |
| Mode de vide | Vide dessus/bas |
| Emplacement de travail | 310x360mm |
| Axe | 60000rpm |
| Coupure de la vitesse | 0-100mm/S |
| Répétabilité | ± 0.02mm |
| Porte sûre | Manuel |
Application de routeur de carte PCB :
