Détails sur le produit:
|
| Approbation CE: | Oui | Original: | 100% Nouveau |
|---|---|---|---|
| Tension: | 220V/110V | Panneau minimum: | 122x12mm |
| Panneau maximum: | 300x300mm | Nom: | Séparateur de PCB en ligne |
| Surligner: | Séparateur intégré de carte PCB,Séparateur de carte PCB de contrôle de PLC de Mitsubishi,1800W coupeur de la carte PCB Depaneling |
||

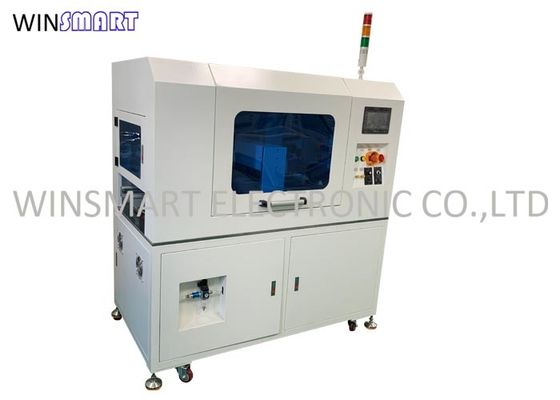

Machine multifonctionnelle de séparateur de carte PCB en ligne pour le dépaneling de carte PCB de V-cut et d'onglet
Fonctions de séparateur de PCB en ligne :
1. Cette machine est utilisée pour le dépanelage des cartes PCB après l'insertion.
2. Il a les fonctions d'alimentation automatique et de chargement automatique, et la machine est facile à utiliser.
3. Le réglage de chaque paramètre assure la cohérence de l'alimentation des planches et du dépanelage des planches.
4. Un moteur pas à pas de précision et des composants pneumatiques SMC sont utilisés, avec une répétabilité élevée.
5. En utilisant Mitsubishi PLC et l'écran tactile de Taiwan, l'interface de fonctionnement est simple.
6. Efficacité : 15s/PC (150x150mm, 8 jeux de lames).
7. Capteurs de sécurité dans la zone de travail.
Caractéristiques du séparateur de PCB en ligne :
1. Un seul groupe de plusieurs couteaux peut être divisé automatiquement et différents couteaux peuvent être fabriqués en fonction de différents produits.
2. Équipé d'un couvercle en acrylique pour assurer la sécurité.
3. La partie de commande électrique peut être sélectionnée dans l'interface homme-machine, pratique pour ouvrir ou protéger.
4. Il y a un bac à poussière sous le moule à couteau.
5. Adoptez un cadre de soudage carré, une plaque d'étanchéité en tôle, une cuisson de peinture en acier sur la surface.
6. Convient à tous les panneaux à rainure en V.
7. Matériau de dépaneling : FR, aluminium
Processus de découpe de séparateur de PCB en ligne :
Étape 1 : Le mécanisme de la carte supérieure envoie le PCBA sur la piste prédéterminée, la piste de transport envoie le PCBA vers le haut du couteau droit inférieur, le couteau droit inférieur se lève, le couteau droit supérieur se déplace et coupe dans la direction Y jusqu'à ce que tous les V les lignes de marquage dans la direction Y sont coupées.
Étape 2 : Les planches séparées coupées par la direction Y s'écoulent vers plusieurs groupes de plusieurs couteaux à travers la piste, et la carte PCB coupée dans la direction X est terminée en même temps.
Étape 3 : Le circuit imprimé unique séparé tombe sur la bande transporteuse de décharge et s'écoule dans le poste de travail arrière.
Étape 4 : Il y a un aspirateur sous la matrice de coupe de la machine pour absorber la poussière.
Détails du séparateur de PCB en ligne :
Spécification du séparateur de PCB en ligne:
| Dimensions de la machine | Nom | Séparateur de circuits imprimés V-Cut en ligne |
| Dimension | 1500*800*1500mm | |
| Lester | 600kg | |
| Couleur | Blanc | |
| Exigences d'utilisation | Source de courant | AC220V, 1800W |
| Arrivée d'air | 0.6MPa | |
| Environnement | Propre et sec, éviter l'humidité ou les températures élevées | |
| Distance minimale entre le composant et la ligne de marquage | 1,5 mm | |
| Gamme de panneaux PCB | 12x12mm – 300x300mm | |
| Réglage de la porte d'alimentation | Face avant fixe, face arrière réglable | |
| Hauteur maximale du composant | Supérieur 35mm, inférieur 20mm | |
| Logiciel | API | Marque locale |
| Paramétrage | Réglage sur écran tactile | |
| Stockage | Disponible pour 50 programmes | |
| Écran tactile | Marque taïwanaise | |
| Capteur | Omrón | |
| Spécification de la lame | Matériel | Japon haute acier |
| Ange | 10-30 degrés | |
| Durée de vie | 3 000 000 fois | |
| Couteau moule précision | 0,1 mm | |
| Remplacer le temps de moule de couteau | 60 minutes | |
| Autre fonction | Protection contre les erreurs de fonctionnement | Capteur, logiciel |
| Protection sûre | Interrupteur d'arrêt d'urgence | |
| Fonction de coupure de courant et de gaz | Oui | |
| Fonction d'autocontrôle | Surveillance du temps de démarrage, surveillance de la capacité, informations sur les défauts de l'équipement et système d'exclusion automatique |
