Détails sur le produit:
|
| Épaisseur de carte PCB: | 0.8-3.0mm | Application: | Panneau de l'étiquette PCBA |
|---|---|---|---|
| Précision de coupe: | ±0.05mm | Service sur place: | oui |
| Aspirateur: | 3HP/2.2KW | coupeur: | 0.8-3.0mm |
| Manuel d'utilisation: | 1PC | nom de produit: | Fraiseuse de carte PCB de commande numérique par ordinateur |
| Surligner: | Fraiseuse inférieure de carte PCB de dépoussiérage,fraiseuse de carte PCB d'épaisseur de 3.0mm,Moulin inférieur de carte PCB de commande numérique par ordinateur de dépoussiérage |
||

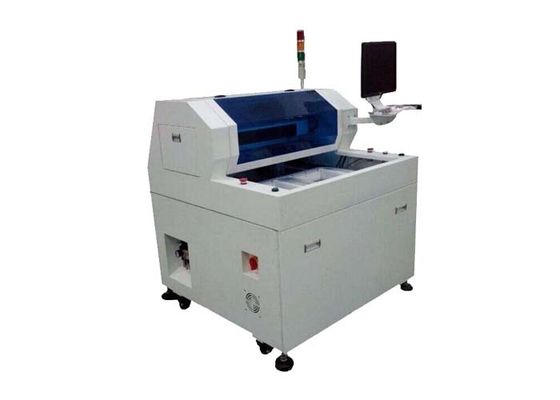

Conception inférieure automatique de dépoussiérage de fraiseuse de carte PCB de commande numérique par ordinateur
Caractéristiques de routeur de carte PCB Depaneling :
1. 1.X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.
2. La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.
3. L'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.
4. A conduire la vérification et le système d'alarme mordus de temps de la vie pour rappeler l'opérateur de changer conduire le peu quand il finissent la coupe de 120M. Et l'acheminement du peu 2mm premiers a coupé le premier point de fraisage, le milieu 2mm a coupé le deuxième point de fraisage, les 2mm derniers a coupé le troisième point de fraisage pour augmenter son temps de la vie.
Spécifications de machine :
| I. Hardware | |
| AXE | Axe d'étoile de matin (facultatif) |
| CCD | Ligne caméras industrielles de Sony 520 |
| LENTILLE | Computar EX2C |
| Vis | Importations de vis de boule d'au sol de précision de TBI |
| Guide | HIWIN élargissant le rail de guide linéaire importé |
| MOTEUR | Série de JiaBao LCF |
| CARTE DE L'ENTRÉE-SORTIE CONTRONL | HFC PCI-9074 |
| CARTE DU CONDUCTEUR CONTRONL | HFC PCI-9074 |
| CARTE D'ENTRÉE-SORTIE | PCI-9074-64pcs/-38pcs |
| Nettoyage statique | Série de STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interface de machine | AOC LCD17 », souris de Logitech |
| 2. logiciel | |
| Système de contrôle | Windows XP professionnel (Service3, v.3244) |
| GUI d'opération | Windows XP anglais |
| Le programme éditent | En ligne |
| Système de vision | Compensation du CCD AOTU |
| Système de contrôle | Version de F 1.2.88 |
Paramètres de machine :
| De façon générale | |
| Dimensions (W*D*H) | 1220mm*1380mm*1240mm |
| Poids | 450KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 650mm*560mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 280*320mm |
| Carte PCB épaisse (maximum) | 3.5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 150W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |
Période de garantie et portée de service :
L'équipement a été corrigé et vérifié avant de quitter l'usine, et la société garantira son utilisation dans les conditions suivantes.
1. Période de garantie
Un an après départ de l'usine, l'axe principal court 3500 heures.
2. Portée de service
Au cours de la période de garantie, la société réparera le sans erreur de la charge, mais les conditions suivantes ne seront pas couvertes par la garantie.
Suggestion : veuillez vérifier le manuel d'instruction ou contactez notre société si vous rencontrez n'importe quel problème que vous ne comprenez pas dans le processus réel
