Détails sur le produit:
|
| NOUVEAU: | 100% | Approbation de la CE: | oui |
|---|---|---|---|
| Vitesse d'axe: | 60000rpm | Positionnement de carte PCB: | Montage adapté aux besoins du client |
| Garantie: | 1 an | Nom: | Machine intégrée de routeur de carte PCB |
| Surligner: | Machine intégrée de routeur de carte PCB de la CE,Machine intégrée de routeur de carte PCB de 2 Tableaux,Dédoublez le routeur de carte PCB de contrôle de PLC |
||
Machine intégrée de routeur de carte PCB pour l'Assemblée de carte PCB avec 2 le coupeur des tableaux 0.8-3.0mm
| NON. | DESCRIPTION | DONNÉES |
| 1 | Taille maximum de carte PCB | 400×400mm (pourrait être adapté aux besoins du client) |
| 2 | Système servo | X, axe du moteur servo à C.A. d'axe des ordonnées (400W) Z (100W) |
| 3 | Vitesse d'axe | 2000-60000rpm/min |
| 4 | Coupure de la vitesse | 1-100mm/sec |
| 5 | Position de carte PCB | Montage de gabarit |
| 6 | Sélection du système | Automobile |
| 7 | La poussière se rassemblent | Le fond se rassemblent |
| 8 | Outil | φ0.8~3mm |
| 9 | Coupure de l'exactitude | ±0.05mm |
| 10 | PC | Windows 7 ou fenêtres 10 |
| 11 | Vitesse en mouvement | 1000mm /s (maximum) |
| 12 | Programmation | PC/CCD |
| 13 | Alimentation en air | ³ 5-8㎏/㎝ |
| 14 | Alimentation d'énergie | AC220V±5% 50 /60Hz 3kw |
Spécifications :
1) Modèle : SMT-IR500
2) Dimension de machine : 1902 (W) x1373 (D) x1700 (H), poids : 1400kgs
3) Système de mouvement
a. Moteur : moteur servo d'autobus à C.A. de 7 axes
b. Répétabilité : ±0.02mm
c. Coupure de la précision : ±0.05mm
d. Répétabilité : ±0.02mm
e. Résolution : ±0.01mm
f. Axe : X/Y1/Y2/Z/A/B/C

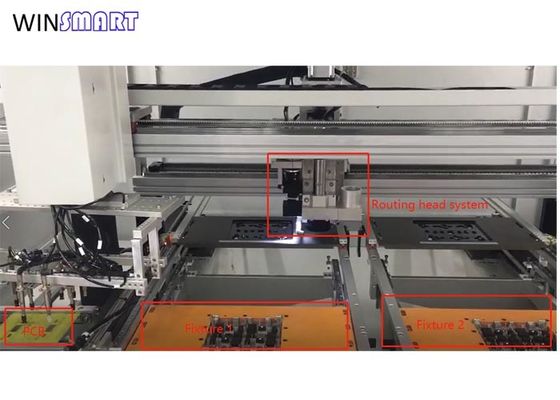

4) Plate-forme de fonctionnement
a. Tables de fonctionnement : 2
b. Carte PCB plaçant la manière : trous de goupille ou bord de rebut de carte PCB
c. En avant de panneau/sortir : automatique
d. Région de fraisage : 400x500mm
e. Épaisseur de carte PCB : 0.3-3mm
5) Moteur d'axe
a. Puissance : 380W, marque : L'Allemagne Kavo
b. Vitesse maximum d'axe : 100000rpm/ESD
c. Manière de refroidissement : refroidissement à l'air
d. Acheminement du peu : diamètre de la poignée 3.175mm
e. Acheminement du peu remplaçant la manière : automatique/manuel
6) Système altimetry de laser
a. Fonction : vérifiez la taille de chargement de carte PCB, empêchez la plaque de pression
b. Chaîne de mesure : 0.005mm-14mm
c. Précision de mesure : ±0.005mm
7) Système de vide
a. Capacité : 63L/minute
b. Fonction : Fonction de soufflement de vide d'un seul bloc
8) Système de dépoussiérage
a. Puissance : Filtre à air 3HP
b. Volume d'échappement : 4-5 M3/Minute
c. Pression statique : -2300mmaq
9) Alimentation électrique
a. Puissance : 220V, phase I, 20A, 50/60Hz
b. Source de gaz : 4-5 L/Minute
Système d'opération de machine
1. Interface d'opération : Windows 7
2. Système visuel : Appareil photo numérique/système de haute résolution vision de Cognex
3. Programmation :
a. Coordonnées de grippage d'AOI scanning/CCD
b. Fonction à angles de copie de film
c. Modifiez les coordonnées, synchronisation de CCD automatiquement
d. D'autres fonctions : Compensation de diamètre d'outil, astuces de nettoyage de collecteur de poussière
Caractéristiques de fraiseuse :
1. Coupure de la pleine boucle bloquée de chemin, erreur en temps réel dépistant, retour, compensation, le premier système intelligent à extrémité élevé de la Chine
2. Utilisant le PLC importé de fente, cassant l'anti-parasitage de carte ordre de PLC de conseil, de forte stabilité et plus fort sur ordinateur traditionnel.
3. Première fonction de mesure de taille du laser de la Chine, opération simple et représentation plus élevée de sécurité
4. Avec la configuration de saupoudrage supérieure, avec la fonction de glande, l'effet nettoyant à l'aspirateur est meilleur
5. Automatiquement identifier codes barres et rechercher des programmes de coupe
