Détails sur le produit:
|
| Axe: | Facultatif | Avantage: | Coût bas |
|---|---|---|---|
| Précision de coupe: | ±0.05mm | Taille maximum de carte PCB: | 300x400mm |
| Peu de cheminement: | gauche | Coupure de la vitesse: | 1-100mm/s |
| Aspirateur: | oui | nom de produit: | Machine de carte PCB Depanel |
| Surligner: | Machine de carte PCB Depaneling de Tableaux rotatoires,Machine de alimentation manuelle de carte PCB Depaneling,machine de routeur de la carte PCB 380V |
||

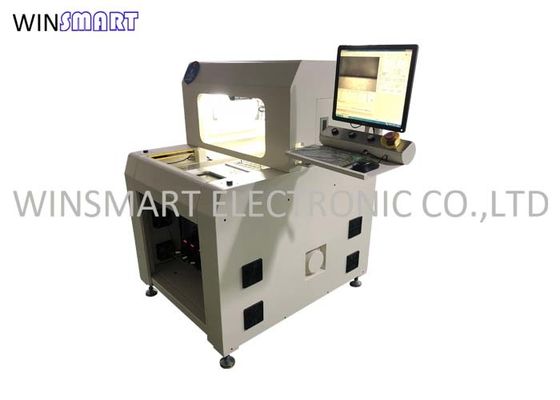

Routeur tournable de carte PCB de Tableaux de machine de carte PCB Depanel pour les conseils à fort débit
Spécifications de routeur de carte PCB :
| Number modèle | SMTR288 |
| Taille de machine | 1000 (L) X 1244 (W) X 1400 (H) millimètres |
| Tension | 380V/50Hz, 3.5KW |
| Taille maximum de carte PCB | 300x400mm |
| Épaisseur de carte PCB | 0.4-6mm |
| Mode d'alimentation | Manuel |
| Positionnement de carte PCB | Montage adapté aux besoins du client |
| Programmation | Enseignement de vision, programmant en ligne |

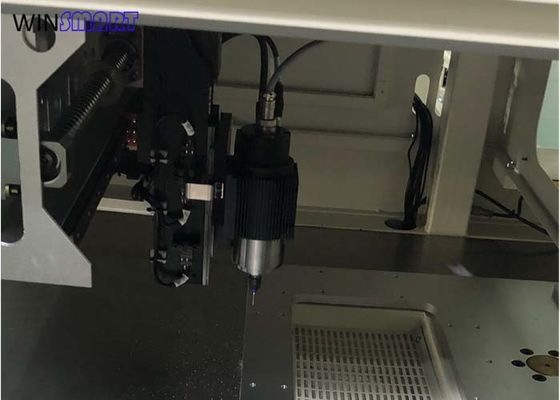

| Coupure de l'axe | SycoTec 60000rpm/min (norme) |
| Type de refroidissement | Refroidissement d'individu |
| Mode de dépoussiérage | Collection inférieure |
| Coupure de la vitesse | 1-100mm/s |
| Coupure de l'exactitude | ±0.01mm |
| Acheminement du peu | 0.8-3.0 diamètre, rotation gauche |
| Exactitude de répétition | ±0.02mm |
| Taille d'aspirateur | 625 (L) X 600 (W) X 1160 (H) millimètres |
| Puissance d'aspirateur | 3HP, 2.2KW |
| Poids d'aspirateur | 130kgs |
| Fonction protectrice active | Rideau léger en sécurité |
| Porte de sécurité | Porte manuelle |
| Méthode de programmation | Enseignement aidé par caméra |
Caractéristiques de routeur de carte PCB :
1. Plein contrôle électronique, aucune demande d'air
2. Entretien de forte stabilité et facile
3. Opération simple, temps court de changement
4. Conception pour la petite et moyenne taille PCBA

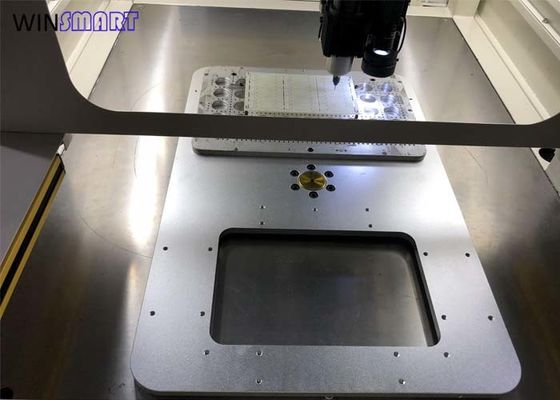

5. Tables de travail rotatoires
Période de garantie et portée de service :
L'équipement a été corrigé et vérifié avant de quitter l'usine, et la société garantira son utilisation dans les conditions suivantes.
1. Période de garantie
Un an après départ de l'usine, l'axe principal court 3500 heures.
2. Portée de service
Au cours de la période de garantie, la société réparera le sans erreur de la charge, mais les conditions suivantes ne seront pas couvertes par la garantie.
Suggestion : veuillez vérifier le manuel d'instruction ou contactez notre société si vous rencontrez n'importe quel problème que vous ne comprenez pas dans le processus réel
Arrangement d'environnement
1. L'équipement devrait être installé dans un endroit aéré et sec. Ne l'installez pas dans un endroit il est facile corroder qu'ou inflammable.
2. L'équipement ne devrait pas être installé dans les endroits exposés à la lumière du soleil et au feu vif.
3. Ne placez pas l'équipement dans l'endroit avec la vibration forte et la collision facile.
Installation mécanique
1. endroit l'équipement en position indiquée.
2. ajustez le niveau de l'équipement avec un instrument de niveau, et puis serrez la vis de tasse de pied.
3. reliez le tuyau du collecteur de poussière à la poussière rassemblant le port de l'équipement.
4. reliez la prise de puissance de collecteur de poussière à l'équipement pour confirmer la direction d'opération et l'effet de dépoussiérage. S'il est renversé, remplacez n'importe quels deux des trois lignes électriques.
5. Exigences de mise à la masse : veuillez relier l'équipement au fil de masse de la boîte de distribution séparément, et ne reliez pas à l'autre équipement en série.
Configuration d'alimentation d'énergie
1. L'entrée standard de l'équipement est C.A. monophasé de 220 V.
2. L'équipement a entré C.A. 380V triphasé doit être équipé du transformateur.
Emballage de routeur de carte PCB :
