Détails sur le produit:
|
NOUVEAU: | 100% | Approbation de la CE: | oui |
---|---|---|---|
Axe: | SycoTec 4024HY | Précision de coupe: | ±0.05mm |
Garantie: | 1 an | Nom: | Coupeur de routeur de carte PCB |
Surligner: | Machine industrielle de carte PCB Depanelization de contrôle de PC,Individu refroidissant la machine de carte PCB Depanelization,Machine de routeur de la carte PCB 2.5KW |
Méthode de carte PCB Depanelization de coupeur de routeur de carte PCB pour des panneaux de routeur de 0.6-2.5mm
Description :

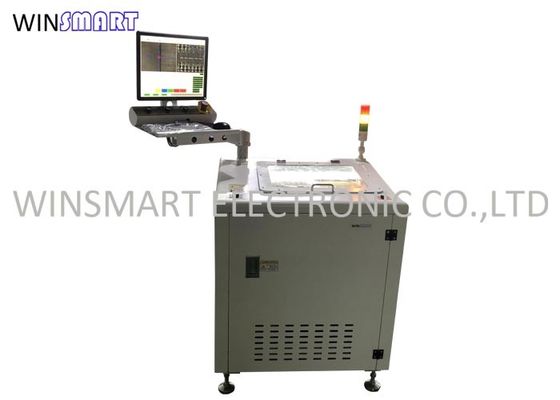

SMTR17 est un genre d'équipement qui utilisation principal le coupeur de fraisage fonctionnant à la grande vitesse pour séparer la carte PCB reliée multi selon pré-éditer le chemin. Il peut remplacer le manuel se cassant ou des défauts de coupure de c-coupe ou pousser, améliorer la qualité du produit et réduire le taux de chute. Cette machine adopte le dernier système d'exploitation avec l'interface homme-machine. Le chemin de coupure peut être modifié par le haut CCD de pixel enseignant et éditant, et il peut également être modifié point par point. Utilisant la plate-forme tournante comme dispositif de chargement et de déchargement de carte PCB, le temps d'inactivité de la machine peut être effectivement réduit, et l'efficacité idéale de production peut être réalisée.
Caractéristiques de routeur de carte PCB :

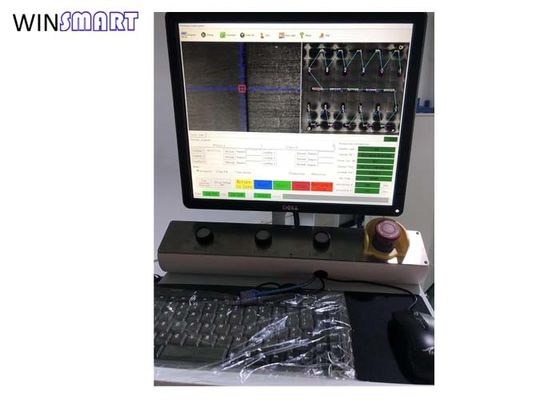

1. Équipé de la haute lentille d'agrandissement de CCD de couleur de pixel, de l'enseignement auxiliaire de programme et d'éditer la fonction de simulation, la précision plus précise et l'image plus claire.
2. Surveillance de la vie d'outil : après coupure d'une certaine distance, le coupeur de fraisage automatiquement se lever/chute dans la position du tranchant qui n'a pas été coupé. En haut et en bas
la distance et les temps peuvent être placés librement selon la longueur du tranchant, afin de prolonger la vie du coupeur de fraisage.
3. La conception transparente de porte de sécurité rend le processus de traitement clair d'un coup d'oeil. La porte s'ouvre et cesse pour empêcher des accidents pendant le traitement, fournissant un environnement de fonctionnement sûr pour des utilisateurs
4. Positionnement de marque et système automatique de correction, affichage en mouvement de chemin et dépistant, fonction de correction de foyer automatique, une exactitude de coupure plus élevée.
5. Trois mêmes ou différents programmes peuvent être employés sur le même montage pour placer par la marque, afin d'assurer l'exactitude de coupure
6. Le collecteur de poussière puissant peut nettoyer et résoudre le problème de couper la poussière. La fan importée rend le dépoussiérage plus propre et à faible bruit.
7. Utilisez la table de travail gauche et droite pour échanger le traitement et le substrat de carte PCB d'endroit, réduisent le délai d'attente et la capacité de production d'augmentation.
8. Généralement la découpeuse est électrique, et la table de travail est pneumatique. Si cela fonctionne pendant longtemps, le PCBA peut être dû endommagé à la pression atmosphérique insuffisante. La machine est complètement mise sous tension, afin d'assurer son exactitude et stabilité.
Spécifications de routeur de carte PCB :
Number modèle | SMTR17 |
Taille de machine | 850 (L) X 750 (W) X 1455 (H) millimètres |
Tension | 380V/50Hz, 2.5KW |
Taille maximum de carte PCB | 410x460mm (table simple), 260x310mm (double table) |
Épaisseur de carte PCB | 0.4-5mm |
Mode d'alimentation | Manuel |
Positionnement de carte PCB | Montage adapté aux besoins du client |
Programmation | Enseignement de vision, programmant en ligne |
Coupure de l'axe | SycoTec 60000rpm/min (norme) |
Type de refroidissement | Refroidissement d'individu |
Mode de dépoussiérage | Collection inférieure |
Coupure de la vitesse | 1-100mm/s |
Exactitude de répétition | ±0.01mm |
Acheminement du peu | 0.8-3.0 diamètre, bonne rotation |
Exactitude de répétition | ±0.02mm |
Système de contrôle | PC industriel |
Axe | L'Allemagne SycoTec 4015HY |
Contrôle de mouvement | tableau de commande de mouvement de 4 axes |
Vis sans fin | Avance de meulage de la vis C5 |
Caméra | Caméra greay de la représentation 40W de l'Allemagne |
Affichage à cristaux liquides | 17 pouces |
Logiciel anglais amical de version :
Paquet :
