Détails sur le produit:
|
Matériau PCB: | FR4, MCPCB | Conduit: | Moteur |
---|---|---|---|
la longueur de coupe: | 400mm | Vitesse de coupe: | Ajustable |
Condition: | 100% Nouveau | Nom: | Dépanéliseur PCB V-cut |
Surligner: | Carte PCB entraînée par un moteur électrique Depanelizer de coupe de V,250W V a coupé la carte PCB Depanelizer,Séparateur de carte PCB de contrôle de programme de micro-ordinateur |

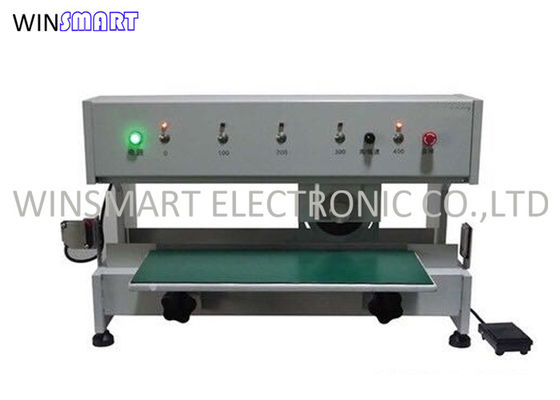

Dépaneliseur automatique de carte PCB de coupe en V de séparateur de carte PCB pour la coupe de MCPCB
Application de dépaneliseur PCB V-cut:
1. Matériaux de coupe : panneau en aluminium, panneau de circuit imprimé, fibre souple, propre et sans bavure, haute vitesse et efficace.
2. Client principalement de l'industrie de l'assemblage électronique comme l'industrie LED, l'industrie SMT, l'industrie Moblie/Mp3, l'industrie des jouets électroniques et etc...
3. Lame en acier à grande vitesse importée, longue durée de vie.Opération facile, traitement sans contrainte de carte, n'endommagera pas les composants de la carte.
Spécifications du dépaneliseur PCB V-cut :
1. Tension : 220/110 V, 50/60 Hz
2. Puissance : 250 W
3. Lame circulaire motorisée supérieure : diamètre 125 mm ;angle de lame : 26-28°
4. Longueur de la lame linéaire inférieure : 460 mm, peut couper la longueur maximale du PCB 430 mm.
5. Longueur de séparation : 0-100-200-300-400mm
6. Taille externe : L740*W550*H460MM
7. Poids : 60kg
8. Paquet : caisse en bois
Caractéristiques du dépaneliseur PCB V-cut :
1. Contrôlé par un programme micro-ordinateur, conception brevetée, haute précision et bonne stabilité.
2. Vitesse de coupe réglable, ont deux options : 500 mm/s et 300 mm/s, si le client souhaite définir une autre vitesse, nous pouvons personnaliser pour le client.
3. La longueur de séparation peut être programmée : 0-100-200-300-400MM
4. Le PCB du matériau de coupe doit être doté d'une rainure pré-marquée,
Lors du fonctionnement, placez le PCB qui est placé avec sa rainure pré-marquée sur la lame linéaire, lorsque le pied est pressé, le porte-lame avec la lame circulaire se déplace sur le PCB, le séparant en unités individuelles.
5. La hauteur du panneau de commande est réglable, de 0 à 50 mm.
6. Couteau rotatif réglable : 0-2 mm.afin de s'adapter à différentes cartes de circuit imprimé de maladie et à différentes profondeurs de coupe en V pré-marquée.
7. Pour la sécurité de l'opérateur, il y a des capteurs de lumière d'arrêt de lame et un écran de sécurité en plexiglas.
8. Épaisseur de la carte PCB : 0,2-3,2 mm, profondeur de coupe en V : 0,2-2 mm.Longueur du circuit imprimé : 0-1300 mm.
9. La lame circulaire supérieure et la lame linéaire inférieure ont toutes exporté une lame longue durée en acier, durable, lorsque la lame n'est pas tranchante, peut broyer 7 à 10 fois, utilisation répétée.
Spécifications du dépaneliseur PCB V-cut :
Modèle | SMTAD5 |
Dimensions de la machine | L740*W550*H460 |
Longueur de coupe maximale | 400mm |
Matériau PCB | FR4, MCPCB |
Vitesse de coupe | 300 mm/s ou 500 mm/s |
Épaisseur du PCB | 0,6-2,0 mm |
Du pouvoir | 220/110V |
Poids de la machine | 60kg |
