Détails sur le produit:
|
| Couleur: | Blanc | Matériel de carte PCB: | FR4, aluminium |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | Précision de coupe: | ±0.05mm |
| Taille maximum de carte PCB: | 280x280mm | Caractéristique: | Coupe supérieure |
| Aspirateur: | 3HP/2.2KW | Peu de cheminement: | Diamètre 0.8-2.5mm |
| installation sur place: | oui | Nom de produit: | routeur Semi-automatique de carte PCB |
| Surligner: | Machine semi automatique de routeur de carte PCB Depaneling,Machine inférieure de routeur de carte PCB Depaneling d'effort,Routeur semi automatique de carte PCB |
||

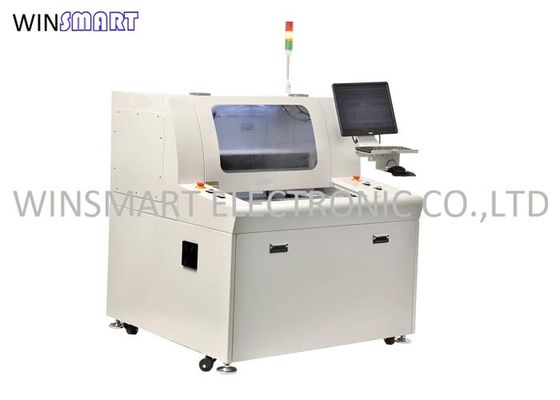

routeur Semi-automatique de carte PCB pour la carte électronique Depaneling avec l'effort inférieur
Spécifications de routeur de carte PCB :
| De façon générale | |
| Dimensions (W*D*H) | 1220mm*1200mm*1850mm |
| Poids | 600KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.01mm |
| Emplacement de travail d'axe (maximum) | 730mm*450mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 280x280mm |
| Carte PCB épaisse (maximum) | 3.5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 150W |
| Axe | 20000-60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 5KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Capteur de Safty |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
Caractéristiques de routeur de carte PCB Depaneling :
1. Le CCD bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.

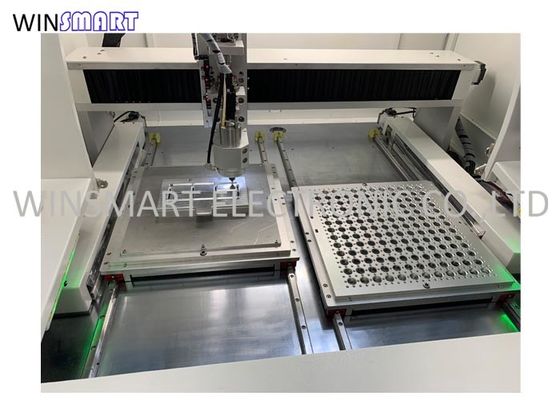

2. La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.
3. L'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.
4. A conduire la vérification et le système d'alarme mordus de temps de la vie pour rappeler l'opérateur de changer conduire le peu quand il finissent la coupe de 120M. Et l'acheminement du peu 2mm premiers a coupé le premier point de fraisage, le milieu 2mm a coupé le deuxième point de fraisage, les 2mm derniers a coupé le troisième point de fraisage pour augmenter son temps de la vie.
5. Installez les capteurs de sécurité pour assurer la production sûre pendant la coupe.
6. Axes facultatifs avec le coût différent pour répondre à différentes exigences de budget.
FAQ de routeur de carte PCB :
1. : Quel est temps de la vie de conduire le peu ?
Q : 150-300 mètres.
2. : Ce modèle peut-il couper les panneaux en aluminium de carte PCB ?
Q : Oui, il peut.
3. : Que diriez-vous de le positionnement de carte PCB ?
Q : Gabarit adapté aux besoins du client par utilisation pour le positionnement.
4. : Quel est l'axe pour le routeur intégré de carte PCB ?
Q : L'Allemagne SycoTec 4025.
5. : Comment l'empaqueter ?
Q : Le routeur et le décapant est empaqueté dans le cas en bois séparé après vide.
6. : Est l'installation sur place et la formation disponibles.
Q : Oui, il est disponible.
7. : Quels sont vos termes de la livraison ?
Q : Nous acceptons l'ex-travail, le GOUSSET, le CAF, le DDU, le DDP, etc.
