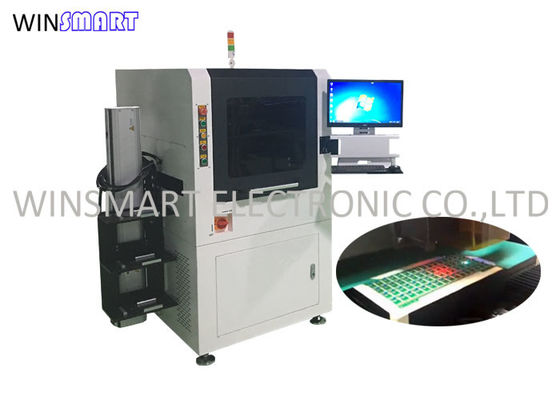

Découpeuse complètement automatique de laser de carte PCB pour la carte électronique de 1.6mm FR4

Instruction complètement automatique de découpeuse de laser de carte PCB :

Les systèmes laser de dépaneling et de séparation des circuits imprimés gagnent en popularité, d'autant plus que la complexité des circuits imprimés et les ratios de composants continuent d'augmenter.Les fabricants de microélectronique et d'appareils médicaux exigent des tolérances étroites et un minimum de débris - c'est là que la technologie laser brille

Performances entièrement automatiques de la machine de découpe laser PCB :

1.Dimension : 1600 mm x 1500 mm x 1800 mm (LxlxH).

2. Capacité UPH : tête unique 1,5-2,0 K (selon les tests d'échantillon)

3. Précision de répétition : ±0,003 mm

4. Précision CCD : ±0,005 mm

5. Tête laser : UV15W

6. Précision de coupe : +/- 0,03 mm

7. Rendement de coupe : FR4 99,9 %

8. Opérateur : 1 personne

9. Hauteur de voie : 950 mm ± 100 (pourrait être personnalisé)

10. Alimentation : 220 V/15 A/50 Hz, 0,5-0,7 Mpa

Spécification entièrement automatique de la machine de découpe laser PCB :

Alimentation et chargement de PCB :

1. Utilisez le mécanisme de levage du magasin + le manipulateur XZ + le mécanisme de préhension de la plaque de montage pour réaliser une alimentation automatique

2. Le manipulateur de moteur est utilisé pour réaliser le mouvement de va-et-vient, et la fonction de préhension du produit est réalisée par l'axe Z électrique et la fonction de griffe mécanique.Définir la zone de collecte des déchets en même temps pour réaliser la séparation automatique du PCBA unique et des déchets

3. Le mécanisme de chargement de la pince du robot de chargement adopte un mode à deux stations pour réaliser le fonctionnement synchrone des plaques de fixation supérieure et inférieure et améliorer l'efficacité de la production.

Élimination des déchets de PCB :

1. Le cylindre rotatif est utilisé pour réaliser un mouvement de va-et-vient à 90 degrés, et le vide est utilisé pour aspirer le cadre de déchets afin de réaliser la fonction de séparation des déchets automatiques et de la plaque de base.

2. Adoptez des cylindres supérieurs et inférieurs et un mécanisme de ventouse pour obtenir une saisie précise du cadre de déchets.

3. La poubelle est équipée d'une fibre radio, qui réalise la fonction de rappel automatique des déchets complets.

Pour plus de détails, veuillez nous contacter librement!
