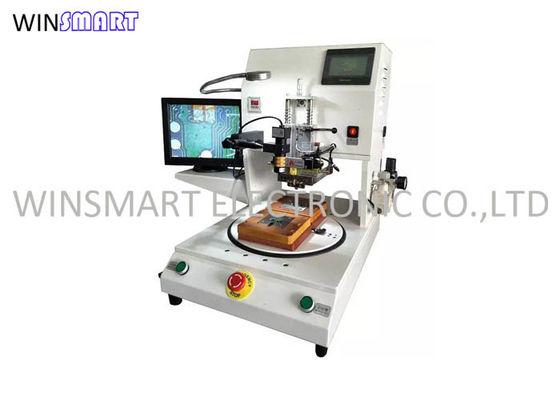

Machine à souder automatique Hot Bar Souder Flex à PCB rigide
Introduction de la machine à souder à barre chaude :
Nos machines de collage et de soudage à barres chaudes, faciles à utiliser, robustes et économiques pour le collage de flex à des assemblages rigides tels que flex à PCB, LCD-Flex à PCB, Flex à LCD, HSC à LCD, HSC à PCB, fils à PCB.
Caractéristiques de la machine à souder Hot Bar :
La technologie unique de chaleur pulsée fournit le chauffage de la tête de soudage le plus rapide.
Température de soudage, taux de chauffage et durée programmables pour une large gamme de produits.
Le thermocouple est fixé à proximité de la surface de travail et de la thermode, offrant ainsi un contrôle précis de la température.
Contrôle de température PID en boucle fermée avec affichage LED clairement visible.
Le temps de soudure peut être programmable et est déclenché par la température.
La thermode flottante assure une pression et un transfert de chaleur constants entre la tête de la thermode et les pièces à assembler.
Pressostat programmable avec écran LCD pour un contrôle précis de la force.
Le système de caméra CCD avec objectif de grossissement peut être installé ultérieurement pour un positionnement fin.
Spécification de la machine à souder à barre chaude :
| Taille de l'appareil |
610×410×450mm |
| Zone de travail |
Maximum 150*150mm |
| Poids de la machine |
62Kg |
| Pression d'air de travail |
0.6-0.8Mpa |
| Quantité de luminaire |
2 |
| Taille de la tête de thermode |
Maximum 40*3mm |
| Précision de soudage |
pas 0.2mm |
| Temps de pressage |
1~99.9s |
| Paramètres de température |
RT~500℃ tolérance ±5℃ |
| Pression de soudage |
1 ~ 20Kg |
| Paramètres de température |
Deux |
| Environnement de travail |
10-60℃, 40%-95% |
| Source de courant |
AC220V±10% 50HZ, 2200W |
| Mode d'alignement |
CCD + Moniteur LCD |
| Mode d'alimentation |
Manuel |
| Mode de démarrage |
Appuyez sur le bouton de démarrage |
| Plate-forme de rotation |
Contrôle du cylindre, tolérance<0,02 mm |
Applications de la machine à souder à barre chaude :
Paramètre de thermoscellage :
1. Plage de température : 50℃ à 400℃
2. Précision de la température : ±1°C
3. Minuterie de liaison : 0-12 secondes
4. Bond pression d'air : 0.4-0.6MPa
5. Précision de la pression : ±0,05 MPa
6. Force de liaison maximale : 1100N

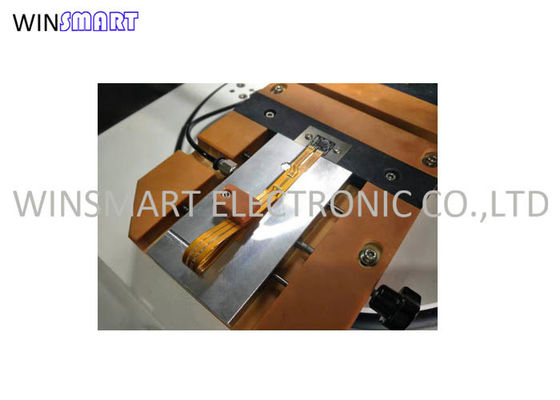

Détails de la machine à souder à barre chaude :
