Machine de découpe automatique à vitesse élevée pour PCB V

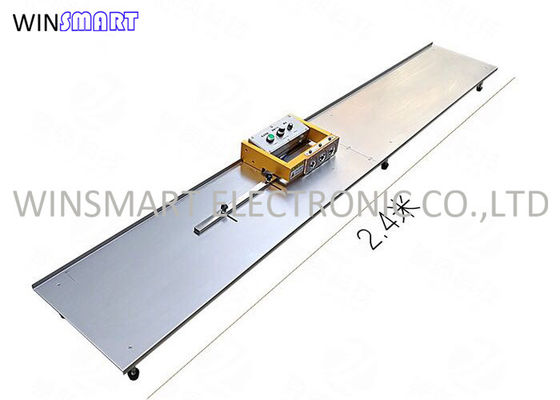

V-Groove machine de coupe vue d'ensemble:

Un séparateur de PCB, également connu sous le nom de machine de dépannage PCB ou machine de découpe PCB,est un outil spécialisé utilisé dans la fabrication d'électronique pour séparer les cartes de circuits imprimés (PCB) individuelles d'un panneau ou d'un ensemble de PCB plus grand.

Un séparateur de PCB est conçu pour couper, marquer ou séparer les PCB d'un panneau ou d'un tableau après l'achèvement des processus d'assemblage et de soudure.Cette machine est cruciale pour la production de masse où les PCB sont fabriqués en panneaux et ensuite séparés en unités individuelles pour un traitement ou un assemblage ultérieur.

Caractéristiques de la machine de découpe à rainures en V:

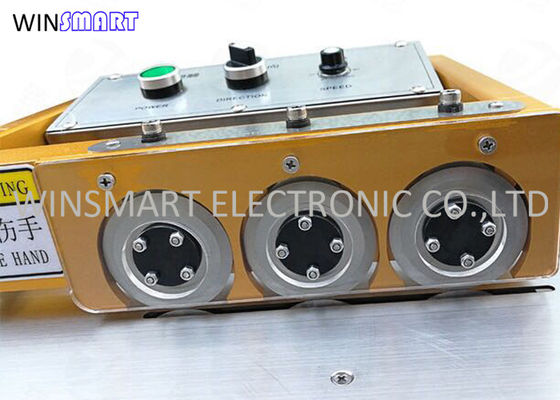

1. Avec une méthode de coupe unique, la carte de circuit imprimé est coupée par six lames. C'est un groupe composé d'une lame supérieure et d'une lame inférieure, et est également une unité de coupe. Il y a A, B, C, trois groupes.L'ensemble du processus de coupe est divisé en trois étapes, à partir de la lame du groupe A qui coupe 40% de la planche, puis au couteau de la lame du groupe B qui coupe à travers la rainure de coupe par le groupe A pour compléter les 40% suivants.Les 20% restants sont coupés par la lame et la finition du groupe C.la contrainte produite au cours de la coupe a diminué de plus de 80% par rapport à la coupe traditionnelle à la foisAinsi, le bord de la planche et sa surface sont très lisses sans déformation.

Actuellement, c'est la seule machine qui peut garantir la plaque d'aluminium sans déformation après coupe.

2En raison de la coupe multiple, le processus de coupe est très lisse et améliore considérablement la capacité de position de la rainure V-CUT.

Même avec une rainure V-CUT peu profonde, la planche ne sautera pas de la lame, évitant ainsi les effets négatifs.

3La force de coupe de la lame étant faible, la durabilité de la lame s'est considérablement améliorée.et la durée de vie peut être d'un an ou plus lors de la coupe de la carte en aluminium.

4Toutes les lames de coupe sont calibrées par l'instrument de mesure des interférences laser à double fréquence Excitation.Assurez-vous que le dernier couteau peut continuer à couper avec précision dans les fentes qui ont déjà coupé par le premier couteauLe frisson de l'épingle est inférieur à 0,02 mm.

Spécification de la machine de découpe à rainures en V:

Fonction de la machine de découpe à rainures en V:

La fonction principale d'un séparateur de PCB est de séparer avec précision et propreté les PCB individuels d'un panneau ou d'un tableau. Voici les principales fonctions d'un séparateur de PCB:

1. Coupe de précision: Les séparateurs de PCB permettent de couper ou de marquer avec précision le panneau de PCB pour séparer les cartes individuelles sans endommager les composants ou les circuits des cartes.

2. Dépannage efficace: En automatisant le processus de dépannage, les séparateurs de PCB augmentent l'efficacité et le débit dans la fabrication électronique en séparant rapidement et précisément les PCB en grandes quantités.

3. Réduction du stress: La séparation des PCB à l'aide d'une machine dédiée réduit les contraintes sur les planches et les composants par rapport aux méthodes de séparation manuelle, réduisant ainsi au minimum le risque de dommages lors du processus de dépannage.

4. La polyvalence: Les séparateurs de PCB peuvent gérer différents types de PCB, y compris les PCB rigides, flexibles et rigide-flexibles, ce qui en fait des outils polyvalents pour différentes exigences de fabrication.

5. Produit élevé: Ces machines peuvent traiter plusieurs panneaux de PCB en peu de temps, ce qui permet une production en grande quantité et une efficacité de fabrication améliorée.

6. Amélioration du contrôle qualité: Les séparateurs de PCB assurent une séparation cohérente et précise des PCB, contribuant ainsi au contrôle global de la qualité et réduisant le risque de défauts dans le processus de fabrication.

Emballage:
