Détails sur le produit:
|
Précision de coupe: | ±5μm | Effort mécanique: | Non |
---|---|---|---|
Emplacement de travail: | 300x300mm | Chaîne de balayage: | 40x40mm |
Laser: | 10W/15W UV | NOM: | Coupeur de laser |
Surligner: | Découpeuse de panneau de carte PCB de la CE,coupeur de laser de carte PCB de la CE,aucun coupeur de laser de carte PCB de consommables |

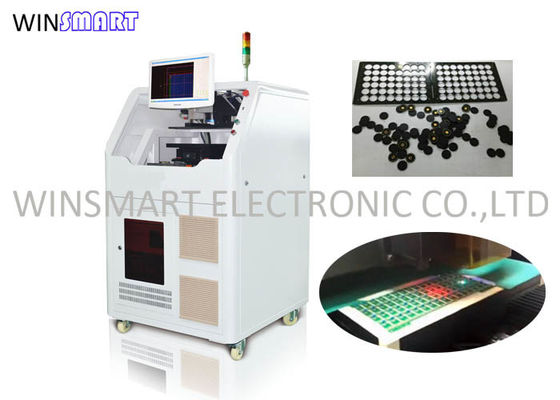

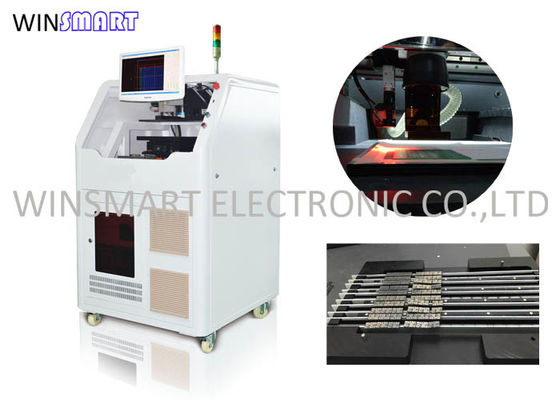

Machine de laser de découpeuse de commande numérique par ordinateur de Mini Laser Cutter pour la coupe de carte PCB
Coupeur Instroduction de laser :
Cet équipement de laser Depaneling de carte PCB est intégré avec de forte stabilité et le laser UV de la meilleure représentation
générateur.
Cet équipement fournit le grand foyer d'emplacement de travail, le rapport de distribution d'énergie et la petite affection thermique qui donne la petite largeur de coupe et la qualité de coupure élevée pendant le traitement.
Avec la table et la module de commande biaxiales sophistiquées de boucle bloquée, il assure la coupe rapide tout en maintenant l'importance de micron de précision avec la technologie moderne de l'application de capture de capteurs de position et d'image de CCD.
Les systèmes de laser depaneling et de singulation de carte PCB gagnent la popularité-particulier en tant que complexité de carte et les rapports de composant continuent à monter. La microélectronique et les fabricants de dispositif médical exigent des tolérances étroites et le débris-ce minimal est où la technologie laser brille
Avantages de coupeur de laser :
1. Aucun effort mécanique
2. Coûts de usinage inférieurs
3. Plus de haute qualité des coupes
4. Aucun consommables
5. Changements de logiciel polyvalence-simples de conception permettre des changements d'application
6. Travaux avec du tout surface-téflon, en céramique, en aluminium, en laiton et de cuivre
Spécifications de coupeur de laser :
Laser | À commutation de Q diode-pompé tout le laser UV à semi-conducteur |
Longueur d'onde de laser | 355nm |
Source de laser | Optowave 15W@30KHz UV |
Positionnement de la précision de la table de travail du moteur linéaire | ±2μm |
Précision de répétition de table de travail de moteur linéaire | ±1μm |
Champ fonctionnant efficace | 300mmx300mm (personnalisable) |
Vitesse de balayage | 2500mm/s (maximum) |
Champ fonctionnant | 40mmх40mm |
Résultat de coupe de coupeur de laser :
Applications de coupeur de laser :
Câble de Depaneling et PCBs rigide
Coupe de couche de couverture
Coupant la céramique mise le feu et unfired
