Détails sur le produit:
|
Précision de coupe: | ±5μm | Temp de travail.: | 25℃ |
---|---|---|---|
Emplacement de travail: | 300x300mm | Montage: | Adapté aux besoins du client |
Marque de laser: | Optowave | NOM: | Découpeuse de laser de carte PCB |
Surligner: | Machine de carte PCB Depaneling de laser de score de V,Machine de carte PCB Depaneling de laser de FPC,Machine refroidie à l'eau de laser Depaneling |

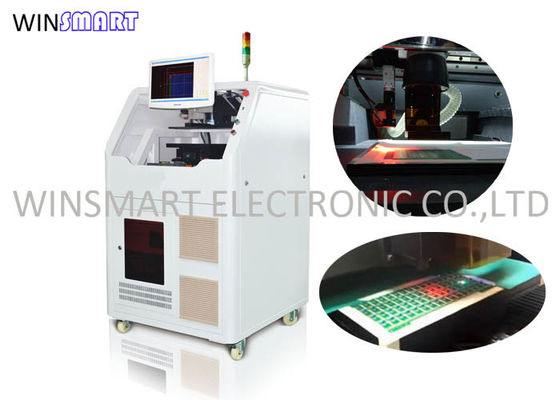

Laser Depaneling de découpeuse de laser de carte PCB de PCBs/FPCs assemblé
FAQ :
Q : Queest-ce qu'un peu PCBs sont réalisable pour utiliser cette machine ?
: Panneaux FPC et FR4, couvrant des panneaux du score v et de l'étiquette.
Q : Quelle est tête de laser de la machine ?
: Nous utilisons le laser des Etats-Unis Optowave.
Q : Ce qui un peu source de laser que vous fournissez ?
: Vert, CO2, UV et picoseconde.
Q : Que coupe la vitesse ?
: Il dépend du matériel, de l'épaisseur et de couper de carte PCB des conditions d'effet.
Q : Cause-t-il la poussière pendant la coupe ?
: Aucune poussière, mais la fumée, machine ne vient avec le dispositif d'échappement et le refroidisseur d'eau
Avantages de découpeuse de laser de carte PCB :
1. Aucun effort mécanique
2. Coûts de usinage inférieurs
3. Plus de haute qualité des coupes
4. Aucun consommables
5. Changements de logiciel polyvalence-simples de conception permettre des changements d'application
6. Travaux avec du tout surface-téflon, en céramique, en aluminium, en laiton et de cuivre
Spécifications de découpeuse de laser de carte PCB :
Laser | À commutation de Q diode-pompé tout le laser UV à semi-conducteur |
Longueur d'onde de laser | 355nm |
Source de laser | Optowave 15W@30KHz UV |
Positionnement de la précision de la table de travail du moteur linéaire | ±2μm |
Précision de répétition de table de travail de moteur linéaire | ±1μm |
Champ fonctionnant efficace | 300mmx300mm (personnalisable) |
Vitesse de balayage | 2500mm/s (maximum) |
Champ fonctionnant | 40mmх40mm |
Matériaux de coupe de découpeuse de laser de carte PCB
1. Cartes flexibles, cartes rigides, traitement de sous-panneau de carte de rigide-câble.
2. Le sous-panneau rigide et flexible de carte traitant le composant est installé.
3. Aluminium de cuivre mince, une feuille adhésive sensible à la pression (PSA), un film acrylique, un film de revêtement de polyimide.
4. Épaisseur de 0.6mm ou moins de coupes en céramique de précision, découpant ; variété de couper la matière première (silicium, céramique, verre, etc.)
5. Graver à l'eau-forte de la précision moulant de divers films fonctionnels, un film organique et toute autre coupe de précision.
6. Polymère : polyimide, polycarbonate, méthacrylate de polymethyl, FR-4, pp, etc.
7. Film fonctionnel : or, argent, cuivre, titane, aluminium, chrome, ITO, silicium, silicium polycristallin, silicium amorphe et un oxyde de métal.
8. Matériel fragile : silicium monocristallin, silicium, en céramique polycristallins et saphir.

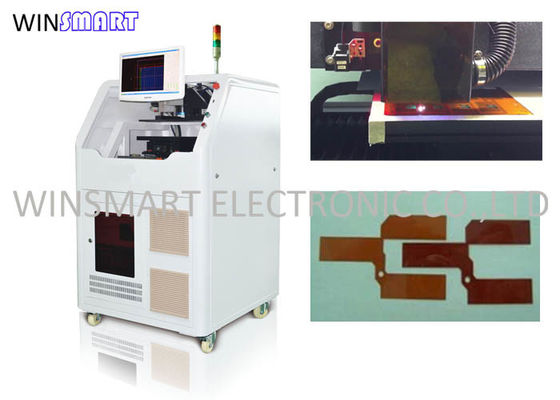

Résultat de coupe de découpeuse de laser de carte PCB :
