Détails sur le produit:
|
| Aspirateur: | oui | Application: | Coupe de PCBA |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0mm | Peu de cheminement: | Diamètre 0.8-3.0mm |
| Précision de coupe: | ±0.05mm | Vitesse d'axe: | 60000rpm |
| Axe: | SycoTec | Nom de produit: | Routeur de carte PCB |
| Surligner: | Machine de routeur de carte PCB de SycoTec,machine de routeur de carte PCB de 0.05mm,Machine de routeur de carte PCB Depaneling de SMT |
||

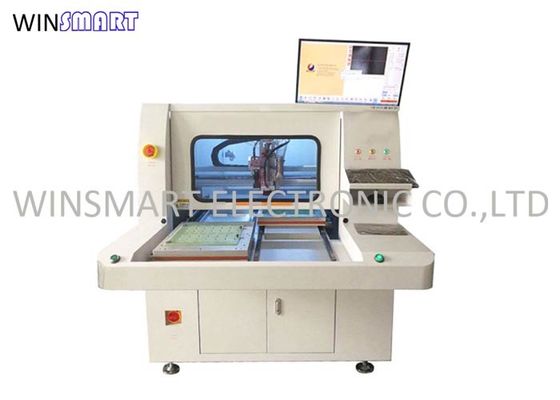

Machine de routeur de carte PCB de SMT pour séparer des cartes avec la précision de 0.05mm
Machine Advantanges de routeur de carte PCB
Le routeur de carte PCB est accompli le finissage fin selon les normes de qualité de l'industrie.
Notre système strict de gestion de la qualité maintient l'excellentes représentation et qualité de nos produits.
Le produit est préféré dans les domaines pour ses avantages économiques énormes.
Paramètres de machine de routeur de carte PCB :
| I. Hardware | |
| AXE | SycoTec (KAVO) 4025HY |
| CCD | Ligne caméras industrielles de Sony 520 |
| LENTILLE | Ordinateur EX2C |
| Vis | Importations de vis de boule d'au sol de précision de TBI |
| Guide | HIWIN élargissant le rail de guide linéaire importé |
| MOTEUR | Panasonic |
| CARTE DE L'ENTRÉE-SORTIE CONTRONL | HFC PCI-9074 |
| CARTE DU CONDUCTEUR CONTRONL | HFC PCI-9074 |
| CARTE D'ENTRÉE-SORTIE | PCI-9074-64pcs/-38pcs |
| Nettoyage statique | Série de STATIC-ST401A |
| Ordinateur | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interface de machine | AOC LCD17 », souris de Logitech |
| 2. logiciel | |
| Système de contrôle | Windows XP professionnel (Service3, v.3244) |
| GUI d'opération | Windows XP anglais |
| Le programme éditent | En ligne |
| Système de vision | Compensation du CCD AOTU |
| Système de contrôle | Version de F 1.2.88 |
Seul tenez les spécifications de routeur de carte PCB :
| De façon générale | |
| Dimensions (W*D*H) | 1250mm*1650mm*1450mm |
| Poids | 750KG |
| Taille compensée | 60~110mm |
| Manipulateur | |
| Type de moteur | Série de JiaBao |
| Positionnement de la répétabilité | 0.001mm |
| Emplacement de travail d'axe (maximum) | 650mm*560mm*50mm |
| Le poste de travail | |
| Fixation de carte PCB | norme, spécialisation |
| Chargement de carte PCB/déchargeant | manuel |
| Taille de carte PCB (maximum) | 320*320mm |
| Carte PCB épaisse (maximum) | 5mm |
| Fixturing | |
| Rigidité fixturing | Adapté aux besoins du client faites le montage |
| Fixation de Fixturing | machines |
| Moteur d'axe | |
| Puissance | 150W |
| Axe | 60000rpm/min |
| Protégez | individu/refroidissement de vent |
| Coupeur de changement | Spécialisation |
| Acheminement de la capacité | |
| Coupant la vitesse (maximum) | 80mm/s |
| Conduisant la vitesse (maximum) | 2500mm/s |
| Précision de la coupe | 0.01mm |
| Système de vide | |
| Puissance de vide | 3.5KW C.A. 380V |
| Vide | plomb |
| Utilités | |
| Puissance | 2.0KW AC380V |
| Alimentation en air | 4-6KG/cm2 |
| Programmation | |
| Le programme éditent | En ligne |
| La fonction éditent | Ligne, arc, circula, U-courbe |
| Stockage de programme | HDD |
| Système de vision | CCD de couleur de SONE |
| compensation de coupeur de fraisage | AUTOMOBILE |
| Installation de vide | AUTOMOBILE |
| Moniteurs d'opération | |
| Iindicator | État de machine d'Iindicator |
| contrôle d'outil | La vie automatique d'outil de détection, l'utilisation de l'essai de temps |
| Moteur se protéger | Ayez la surchauffe, surcharge, fonction de protection de basse tension |
| moteur au-dessus de contrôle de chargement | Ayez la surcharge, la ligne est fonction de protection de tension normale et basse |
| Temps utilisable d'outil | La vie automatique d'outil de détection, |
| Statistique de données | Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses |
| Disque d'erreur | Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines |
| III. exactitude | |
| Précision d'axe | 0.001mm |
| Coupure de la précision | 0.1mm |
| IV. sécurité | |
| L'emplacement de travail se protègent | Avec quatre protection scellée |
| Capteur de porte | Avant et capteur arrière de microcontact de porte de sécurité (facultatifs) |
| Touche "ARRÊT" d'exigence |

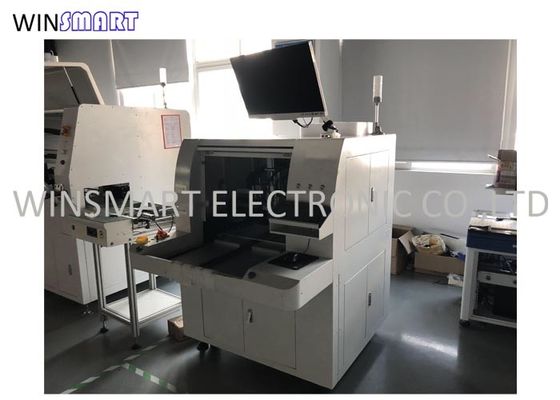

Détail de routeur de carte PCB :
Manières d'expédition de routeur de carte PCB :
FedEx/DHL/UPS/TNT exprès
Océan
Air
Chemin de fer
Camion
