machine depaneling de routeur de carte PCB
>
Seul tenez le vent de machine de routeur de carte PCB Depaneling se refroidissant avec deux Tableaux

Seul tenez le vent de machine de routeur de carte PCB Depaneling se refroidissant avec deux Tableaux

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 ensemble
Prix: USD20000-80000
Packaging Details: Caisse de contreplaqué
Payment Terms: T/T, L/C, Western Union
Detail Information
Lieu d'origine:
LA CHINE
Certification:
CE
Aspirateur:
Dessus ou bas
Application:
Coupe de PCBA
Épaisseur de carte PCB:
0.8-3.0mm
Peu de cheminement:
Diamètre 0.8-3.0mm
Précision de coupe:
±0.05mm
manière de coupe:
Coupe supérieure
Nouveau:
oui
Nom de produit:
Routeur Depanel de carte PCB
Capacité d'approvisionnement:
100 ensembles/mois
Mettre en évidence:

Vent refroidissant la machine de routeur de carte PCB Depaneling

,

Machine de routeur de carte PCB Depaneling de deux Tableaux

,

Seul tenez le coupeur de carte PCB Depaneling

Product Description

Seul tenez les Tableaux PCBA Depanelization de la machine deux de Depanel de routeur de carte PCB



Le depanel de routeur de carte PCB avec le système d'axe de haute précision peut se déplacer rapidement pour couper ou séparer la carte électronique de carte PCB, productivité d'augmentation tout en maintenant de grande précision.

Il est très utilisé dans l'industrie électronique de fabrication de machines de produits de machines. Nous fournissons toujours à des clients les solutions sur un seul point de vente raisonnables et efficaces basées sur l'attitude professionnelle.



Seul tenez les paramètres de routeur de carte PCB :

I. Hardware
AXE SycoTec (KAVO) 4025HY
CCD Ligne caméras industrielles de Sony 520
LENTILLE Ordinateur EX2C
Vis Importations de vis de boule d'au sol de précision de TBI
Guide HIWIN élargissant le rail de guide linéaire importé
MOTEUR Panasonic
CARTE DE L'ENTRÉE-SORTIE CONTRONL HFC PCI-9074
CARTE DU CONDUCTEUR CONTRONL HFC PCI-9074
CARTE D'ENTRÉE-SORTIE PCI-9074-64pcs/-38pcs
Nettoyage statique Série de STATIC-ST401A
Ordinateur (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Interface de machine AOC LCD17 », souris de Logitech
2. logiciel
Système de contrôle Windows XP professionnel (Service3, v.3244)
GUI d'opération Windows XP anglais
Le programme éditent En ligne
Système de vision Compensation du CCD AOTU
Système de contrôle Version de F 1.2.88



Seul tenez les spécifications de routeur de carte PCB :

De façon générale
Dimensions (W*D*H) 1250mm*1650mm*1450mm
Poids 750KG
Taille compensée 60~110mm
Manipulateur
Type de moteur Série de JiaBao
Positionnement de la répétabilité 0.001mm
Emplacement de travail d'axe (maximum) 650mm*560mm*50mm
Le poste de travail
Fixation de carte PCB norme, spécialisation
Chargement de carte PCB/déchargeant manuel
Taille de carte PCB (maximum) 320*320mm
Carte PCB épaisse (maximum) 5mm
Fixturing
Rigidité fixturing Adapté aux besoins du client faites le montage
Fixation de Fixturing machines
Moteur d'axe
Puissance 150W
Axe 60000rpm/min
Protégez individu/refroidissement de vent
Coupeur de changement Spécialisation
Acheminement de la capacité
Coupant la vitesse (maximum) 80mm/s
Conduisant la vitesse (maximum) 2500mm/s
Précision de la coupe 0.01mm
Système de vide
Puissance de vide 3.5KW C.A. 380V
Vide plomb
Utilités
Puissance 2.0KW AC380V
Alimentation en air 4-6KG/cm2
Programmation
Le programme éditent En ligne
La fonction éditent Ligne, arc, circula, U-courbe
Stockage de programme HDD
Système de vision CCD de couleur de SONE
compensation de coupeur de fraisage AUTOMOBILE
Installation de vide AUTOMOBILE
Moniteurs d'opération
Iindicator État de machine d'Iindicator
contrôle d'outil La vie automatique d'outil de détection, l'utilisation de l'essai de temps
Moteur se protéger Ayez la surchauffe, surcharge, fonction de protection de basse tension
moteur au-dessus de contrôle de chargement Ayez la surcharge, la ligne est fonction de protection de tension normale et basse
Temps utilisable d'outil La vie automatique d'outil de détection,
Statistique de données Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses
Disque d'erreur Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines
III. exactitude
Précision d'axe 0.001mm
Coupure de la précision 0.1mm
IV. sécurité
L'emplacement de travail se protègent Avec quatre protection scellée
Capteur de porte Avant et capteur arrière de microcontact de porte de sécurité (facultatifs)
Touche "ARRÊT" d'exigence

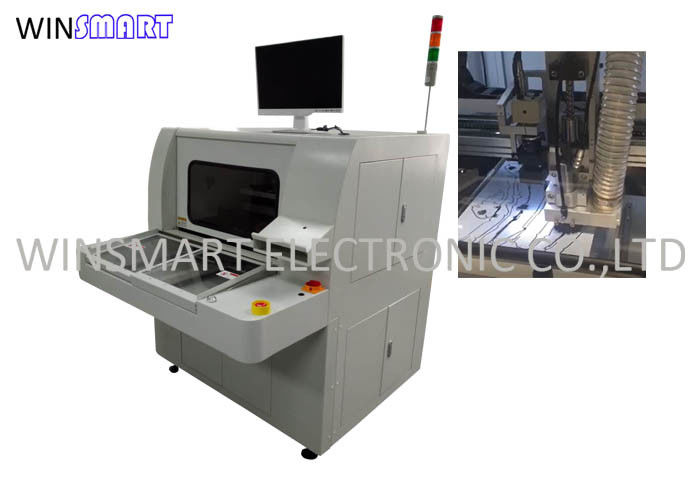

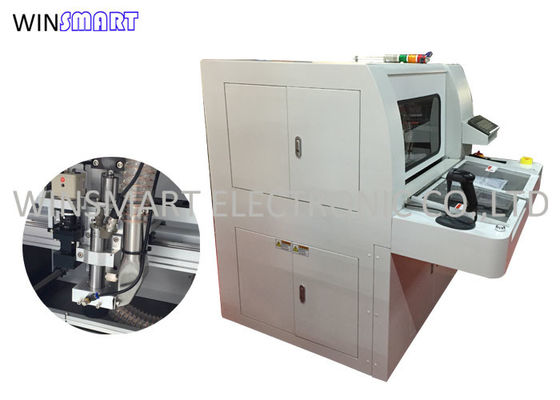

Seul tenez la photo de routeur de carte PCB :

Seul tenez le vent de machine de routeur de carte PCB Depaneling se refroidissant avec deux Tableaux 0





Tenez le routeur de carte PCB seul inclut :

Aspirateur X 1pc

Axe X 1pc de SycoTec

Acheminement du peu X 10pcs

Instruction x manuel 1pc

Vidéos d'opération



Seul tenez les manières d'expédition de routeur de carte PCB

FedEx/DHL/UPS/TNT exprès

Océan

Air

Chemin de fer

Camion
