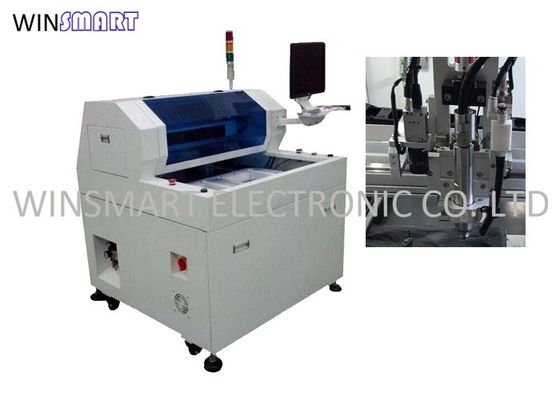

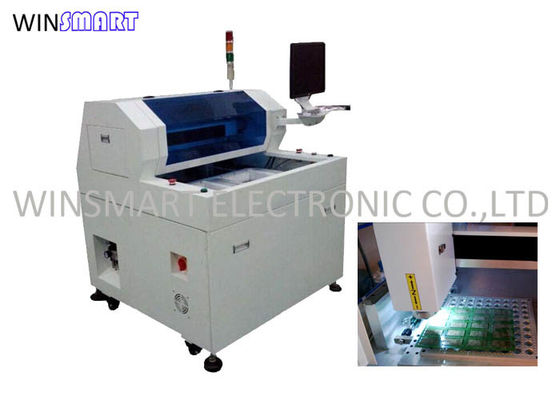

Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation

Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation
Semi Auto Pcb Depaneling Equipment , CNC Pcb Board Cutter For Separation
Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation

Image Grand :  Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Winsmart
Certification: CE
Numéro de modèle: SMTR07
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1-100000
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 100 ensembles/mois

Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation

description de
Couleur: Blanc Matériel de carte PCB: FR4, aluminium
Épaisseur de carte PCB: 0.8-3.0mm Application: Panneau de l'étiquette PCBA
Précision de coupe: ±0.05mm Taille maximum de carte PCB: 280x320mm
Caractéristique: Coupe supérieure Aspirateur: 3HP/2.2KW
Peu de cheminement: Diamètre 0.8-2.5mm Manuel d'utilisation: 1pc
Garantie: 2 ans installation sur place: oui
Nom de produit: Routeur de carte PCB Depaneling
Surligner:

Équipement de carte PCB Depaneling

,

coupeur de panneau de carte PCB

,

équipement semi automatique de carte PCB Depaneling

Découpeuse Semi-automatique de carte PCB de commande numérique par ordinateur de machine de routeur de carte PCB Depaneling pour la séparation précise



Application de routeur de carte PCB Depaneling :

Très utilisé industrie dans l'industrie automobile, l'industrie de LED, d'énergie source, industrie de téléphone portable, industrie informatique, appareils ménagers, etc.,





Spécifications de routeur de carte PCB Depaneling :

I. Hardware
AXE Axe d'étoile de matin (facultatif)
CCD Ligne caméras industrielles de Sony 520
LENTILLE Computar EX2C
Vis Importations de vis de boule d'au sol de précision de TBI
Guide HIWIN élargissant le rail de guide linéaire importé
MOTEUR Série de JiaBao LCF
CARTE DE L'ENTRÉE-SORTIE CONTRONL HFC PCI-9074
CARTE DU CONDUCTEUR CONTRONL HFC PCI-9074
CARTE D'ENTRÉE-SORTIE PCI-9074-64pcs/-38pcs
Nettoyage statique Série de STATIC-ST401A
Ordinateur (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Interface de machine AOC LCD17 », souris de Logitech
2. logiciel
Système de contrôle Windows XP professionnel (Service3, v.3244)
GUI d'opération Windows XP anglais
Le programme éditent En ligne
Système de vision Compensation du CCD AOTU
Système de contrôle Version de F 1.2.88



Paramètres de routeur de carte PCB Depaneling :

De façon générale
Dimensions (W*D*H) 1220mm*1380mm*1240mm
Poids 450KG
Taille compensée 60~110mm
Manipulateur
Type de moteur Série de JiaBao
Positionnement de la répétabilité 0.001mm
Emplacement de travail d'axe (maximum) 650mm*560mm*50mm
Le poste de travail
Fixation de carte PCB norme, spécialisation
Chargement de carte PCB/déchargeant manuel
Taille de carte PCB (maximum) 280*320mm
Carte PCB épaisse (maximum) 3.5mm
Fixturing
Rigidité fixturing Adapté aux besoins du client faites le montage
Fixation de Fixturing machines
Moteur d'axe
Puissance 150W
Axe 60000rpm/min
Protégez individu/refroidissement de vent
Coupeur de changement Spécialisation
Acheminement de la capacité
Coupant la vitesse (maximum) 80mm/s
Conduisant la vitesse (maximum) 2500mm/s
Précision de la coupe 0.01mm
Système de vide
Puissance de vide 3.5KW C.A. 380V
Vide plomb
Utilités
Puissance 2.0KW AC380V
Alimentation en air 4-6KG/cm2
Programmation
Le programme éditent En ligne
La fonction éditent Ligne, arc, circula, U-courbe
Stockage de programme HDD
Système de vision CCD de couleur de SONE
compensation de coupeur de fraisage AUTOMOBILE
Installation de vide AUTOMOBILE
Moniteurs d'opération
Iindicator État de machine d'Iindicator
contrôle d'outil La vie automatique d'outil de détection, l'utilisation de l'essai de temps
Moteur se protéger Ayez la surchauffe, surcharge, fonction de protection de basse tension
moteur au-dessus de contrôle de chargement Ayez la surcharge, la ligne est fonction de protection de tension normale et basse
Temps utilisable d'outil La vie automatique d'outil de détection,
Statistique de données Modèle distinct de conseil, séparant le compte, méthodes de comptage diverses
Disque d'erreur Le logiciel enregistre automatiquement toute la mémoire d'alarmes des machines
III. exactitude
Précision d'axe 0.001mm
Coupure de la précision 0.1mm
IV. sécurité
L'emplacement de travail se protègent Avec quatre protection scellée
Capteur de porte Avant et capteur arrière de microcontact de porte de sécurité (facultatifs)
Touche "ARRÊT" d'exigence



Caractéristiques de routeur de carte PCB Depaneling :

1. 1.X10 bourdonnement-dans l'image fait à easier&increase de programmation l'exactitude de l'arrangement de point.

2. La table de glissement deux fournit simultanément le mouvement par aller-retour pour réduire le moment de pointe pour une meilleure productivité.

3. L'image AUTOMATIQUE de la compensation system.CCD de MARQUE pourrait check&simulate le chemin ou acheminement pour réduire l'erreur inutile avant la coupe.

4. A conduire la vérification et le système d'alarme mordus de temps de la vie pour rappeler l'opérateur de changer conduire le peu quand il finissent la coupe de 120M. Et l'acheminement du peu 2mm premiers a coupé le premier point de fraisage, le milieu 2mm a coupé le deuxième point de fraisage, les 2mm derniers a coupé le troisième point de fraisage pour augmenter son temps de la vie.





Routeur de carte PCB Depaneling d'autres modèles :

Équipement semi automatique de carte PCB Depaneling, coupeur de panneau de carte PCB de commande numérique par ordinateur pour la séparation 0



FAQ de routeur de carte PCB :

1.A : Quel est temps de la vie de conduire le peu ?

Q : 150-300 mètres.

2.A : Ce modèle peut-il couper les panneaux en aluminium de carte PCB ?

Q : Oui, il peut.

3.A : Que diriez-vous de le positionnement de carte PCB ?

Q : Gabarit adapté aux besoins du client par utilisation pour le positionnement.

4.A : Quel est l'axe pour le routeur intégré de carte PCB ?

Q : L'Allemagne SycoTec 4025.

5.A : Comment l'empaqueter ?

Q : Le routeur et le décapant est empaqueté dans le cas en bois séparé après vide.

6.A : Est l'installation sur place et la formation disponibles.

Q : Oui, il est disponible.

7.A : Quels sont vos termes de la livraison ?

Q : Nous acceptons l'ex-travail, le GOUSSET, le CAF, le DDU, le DDP, etc.



Notre service :

1. Support technique de vie et 2 ans de garantie.
2. le remplacement ou le remboursement libre serait fait en cas de n'importe quel problème de qualité.
3. réponse/retour rapides d'ici 12 heures
4. les ingénieurs sont disponibles pour être envoyés pour faire l'installation et la formation d'outre-mer.
5. emballage solide pour empêcher des dommages du transport.
