machine depaneling de routeur de carte PCB
>

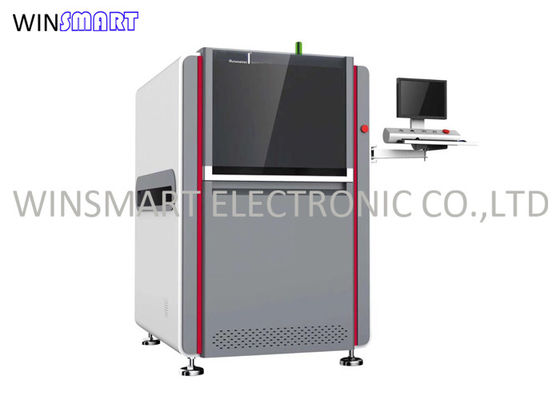

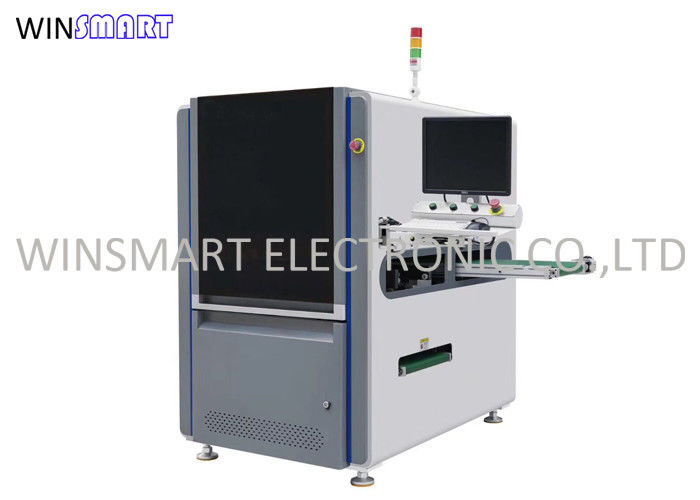

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation

Nom De La Marque: Winsmart
Numéro De Modèle: SMTIR812
MOQ: 1 ensemble
Price: USD20000-80000
Détails D'emballage: Caisse de contreplaqué
Conditions De Paiement: T/T, L/C, Western Union
Informations détaillées
Lieu d'origine:
LA CHINE
Certification:
CE
Couleur:
gris
Matériau PCB:
FR4, aluminium
Épaisseur du PCB:
0,8-3,0 mm
Avantage:
Pas besoin de fixation
Précision de coupe:
±0,05 mm
Taille PCB maximale:
Pour les appareils à moteur
Fonctionnalité:
Coupe au fond
Nom du produit:
Routeur de carte PCB Depaneling
Capacité d'approvisionnement:
100 ensembles/mois
Mettre en évidence:

Machine de séparateur de carte PCB de SMEMA

,

Découpeuse de carte PCB d'AC380V

,

Individu refroidissant la machine de routeur de carte PCB Depaneling

Description du produit

Machine de routage pour séparer les circuits imprimés en ligne, séparateur de circuits imprimés sans fixation





Vue d'ensemble de la machine de routage pour séparer les circuits imprimés en ligne :

Système de routage en ligne entièrement automatique, avec chargeur et déchargeur pour ligne de test ATE, broche à haute vitesse, faible contrainte pour séparer les PCBA et assurer précision et propreté, aide à la production à haut volume.

Aucun gabarit requis, il est pratique de passer à différentes applications de PCBA.

Nous pourrions également fabriquer sur mesure la pile de plateaux et la pile pour la collecte automatique des PCBA sans contact humain.



Détails de la machine de routage pour séparer les circuits imprimés en ligne :

1. Broche SycoTec à haute vitesse, 80000 tr/min, prend en charge le nettoyage automatique et le changement d'outil.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation
2. Fonction de détection automatique d'outil.

3. Fonction de changement d'outil automatique : lorsque le foret de routage atteint la durée de vie définie, le système change automatiquement le foret.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation
4. Scanner de code-barres en option, petit code QR disponible.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation
5. Dépileur de plateaux vides : l'opérateur place de nouveaux plateaux sur la station de dépilage, le système retire un nouveau plateau vide et le transporte vers la station de déchargement des PCBA.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation
6. Empileur de plateaux pleins : lorsque le plateau est plein de PCBA séparés, le système l'envoie à la station d'empilage, et l'opérateur retire tous les plateaux pleins lorsque la quantité atteint le réglage.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation

7. Une bande de transport de rail pour circuits imprimés est installée pour la collecte des rails de déchets.

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation



Caractéristiques de la machine de routage pour séparer les circuits imprimés en ligne :

  1. Configuration en ligne: Les machines de routage pour séparer les circuits imprimés en ligne sont conçues pour être intégrées dans des lignes d'assemblage automatisées, permettant une séparation continue et transparente des circuits imprimés au sein du processus de fabrication.

  2. Routage de haute précision: Ces machines sont dotées de capacités de routage de haute précision pour couper avec précision les circuits imprimés panelisés et les séparer en cartes individuelles sans endommager les composants ou les circuits.

  3. Options de coupe multiples: Les machines de routage pour séparer en ligne peuvent offrir diverses options de coupe, telles que le routage en ligne droite, le routage de contour et la coupe en V, pour s'adapter aux différentes conceptions et exigences des circuits imprimés.

  4. Changement d'outil automatique: Certaines machines sont équipées de systèmes de changement d'outil automatique qui permettent de changer rapidement et facilement les outils de coupe, améliorant ainsi la flexibilité et l'efficacité du processus de séparation.

  5. Intégration du système de vision: Les machines avancées peuvent inclure un système de vision pour l'alignement et l'inspection, garantissant une coupe précise le long des chemins désignés et améliorant la précision globale lors du processus de séparation.

  6. Système de convoyeur: Un système de convoyeur intégré aide à déplacer les circuits imprimés panelisés à travers la zone de coupe de manière fluide et constante, assurant un alignement et un positionnement corrects pour une séparation précise.

  7. Système de contrôle: Ces machines sont contrôlées par des interfaces conviviales qui permettent aux opérateurs de définir les paramètres de coupe, d'ajuster les profondeurs de coupe et de surveiller le processus de séparation en temps réel.

  8. Caractéristiques de sécurité: Les machines de routage pour séparer les circuits imprimés en ligne sont équipées de dispositifs de sécurité tels que des boutons d'arrêt d'urgence, des protections de sécurité et des interverrouillages pour protéger les opérateurs et prévenir les accidents pendant le fonctionnement.

Spécifications de la machine de routage pour séparer les circuits imprimés en ligne :

Numéro de modèle SMTIR812
Taille de la machine 1060(L)x1356(l)x1570(H)mm
Poids de la machine Environ 1000 kg
Taille maximale du circuit imprimé 350x350mm (standard)
Épaisseur du circuit imprimé 0.4-6mm
Hauteur de transmission 900±50mm
Direction de transmission Gauche -> Droite
Vitesse de transport 1500mm/s
Mode d'alimentation Rail de guidage de transport de type section
Réglage de la largeur du rail Automatique
Signal de communication SMEMA
Positionnement du circuit imprimé Pince de rail de guidage supérieure et inférieure
Système de prélèvement Système de pince rotative à 360 degrés + buses d'aspiration sous vide
Broche de coupe SycoTec 60000 tr/min (standard)
Type de refroidissement Auto-refroidissement
Changement d'outil automatique Oui
Vérification du couteau cassé Oui
Précision de coupe ±0.01mm
Foret de routage Diamètre 0.8-3.0, rotation droite
Précision de répétition ±0.02mm
Vitesse de déplacement des coordonnées 1000mm/s
Mode de déchargement Bande ESD
Mode de collecte des déchets Piste de sortie
Programmation de procédure Importation/édition de dessin Gerber par visuel
Alimentation en air 5-8 kg/cm2
Alimentation électrique AC380V, 50/60Hz, 3KW


Avantages de la machine de routage pour séparer les circuits imprimés :

  • Débit accru: En s'intégrant dans les lignes d'assemblage automatisées, les machines de routage pour séparer les circuits imprimés en ligne aident à rationaliser le processus de séparation des circuits imprimés, conduisant à un débit plus élevé et à une efficacité de production améliorée.

  • Précision et exactitude: Ces machines offrent une grande précision et exactitude de coupe, garantissant que les circuits imprimés sont séparés proprement et avec précision sans endommager les composants ou les circuits.

  • Réduction des coûts de main-d'œuvre: L'automatisation du processus de séparation avec une machine en ligne réduit le besoin de main-d'œuvre manuelle, ce qui entraîne des économies et une augmentation de la productivité dans la fabrication électronique.

  • Contrôle qualité amélioré: Les machines de routage pour séparer les circuits imprimés en ligne contribuent à un meilleur contrôle qualité en produisant de manière constante des séparations de circuits imprimés précises et uniformes, réduisant ainsi le risque de défauts dans le processus de fabrication.

  • Flexibilité et polyvalence: Avec la capacité de gérer diverses options de coupe et de s'adapter à différentes conceptions de circuits imprimés, les machines de routage pour séparer les circuits imprimés en ligne offrent flexibilité et polyvalence pour répondre à diverses exigences de fabrication.

  • Minimisation des déchets de matériaux: En coupant les circuits imprimés avec précision, ces machines aident à minimiser les déchets de matériaux pendant le processus de séparation, optimisant l'utilisation des matériaux et réduisant les coûts de production.

Les machines de routage pour séparer les circuits imprimés en ligne fournissent des fonctionnalités avancées telles que le routage de haute précision, l'automatisation, l'intégration dans les lignes d'assemblage, l'augmentation du débit, la réduction des coûts de main-d'œuvre, le contrôle qualité amélioré, la flexibilité et la minimisation des déchets de matériaux, ce qui en fait des outils essentiels pour une séparation de circuits imprimés efficace et précise dans la fabrication électronique.

inline PCB depaneling router machine



Applications de la machine de routage pour séparer les circuits imprimés :

La machine de routage pour séparer les circuits imprimés est largement utilisée pour séparer les panneaux de PCBA après le SMT. Elle convient à la coupe de contours irréguliers et aux cartes sensibles aux contraintes pour l'électronique automobile, médicale, grand public, industrielle et de communication.

Utilisation de la machine dans l'atelier du client :

Machine de dépannage de routeur en ligne de PCB de 350x350 mm sans fixation



FAQ sur la machine de routage pour séparer les circuits imprimés :

1.R : Quelle est la durée de vie du foret de routage ?

   Q : 150-300 mètres.

2.R : Ce modèle peut-il couper des circuits imprimés en aluminium ?

   Q : Oui, il le peut.

3.R : Qu'en est-il du positionnement du circuit imprimé ?

   Q : Système CCD pour le positionnement.

4.R : Quelle est la broche pour la machine de routage pour circuits imprimés en ligne ?

   Q : Germany SycoTec 4033AC.

5.R : Comment l'emballer ?

   Q : La machine de routage et le nettoyeur sont emballés dans des caisses en bois séparées.

6.R : L'installation et la formation sur site sont-elles disponibles ?

   Q : Oui, c'est disponible.

7.R : Quelles sont vos conditions de livraison ?

   Q : Nous acceptons EX-WORK, FOB, CIF, DDU, DDP, etc.
