Détails sur le produit:
|
| Couleur: | Blanc | Matériel de carte PCB: | carte PCB rigide |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.8-3.0MM | Avantages: | Complètement automatique |
| Coupure de la précision: | ±0.05mm | taille maximum de carte PCB: | 300x340mm |
| Application du projet: | Séparation de fraisage de carte PCB de joints | Nom du produit: | Routeur de dépannage en ligne de PCB |
| Surligner: | Machine intégrée de routeur de carte PCB Depaneling,Coupeur inférieur de carte PCB Depaneling de coupe,Machine rigide de routeur de carte PCB Depaneling |
||

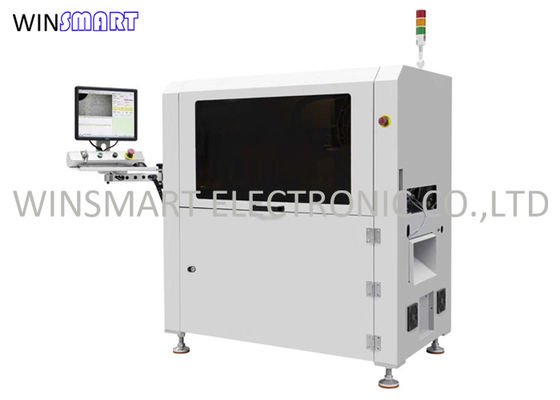

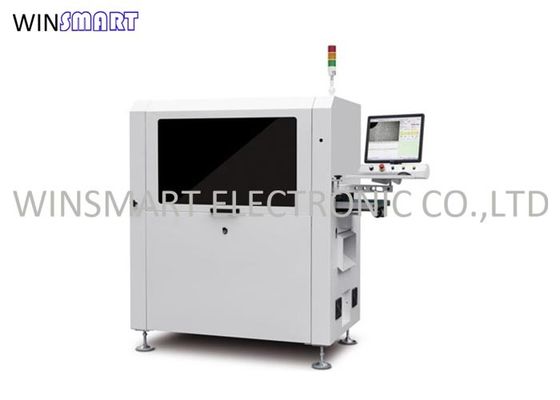

Machine de dépannage de routeur en ligne entièrement automatique pour les appareils électroniques automobiles
Caractéristiques du routeur de dépannage de PCB en ligne:
1- Pleinement automatique pour une production à grande échelle.
2. système de vision PC et CCD pour une découpe précise.
3- La programmation avec compensation et collecte de poussière.
4Le système de coupe de fond et d'aspirateur permet de nettoyer la surface du PCB et l'atelier.
5. Flexible pour différents types de produits, modèle personnalisé est disponible.
Spécification du routeur de dépannage de PCB en ligne:
| Numéro de modèle | Le nombre d'équipements utilisés |
| Taille de la machine | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Poids de la machine | Environ 800 kg |
| Taille maximale du PCB | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Épaisseur des PCB | 0.4 à 6 mm |
| Hauteur de transmission | 900 ± 50 mm |
| Direction de transmission | À gauche -> à droite |
| Vitesse de transport | 1500 mm/s |
| Mode d'alimentation | Roue de guidage de transport par type de section |
| Réglage de la largeur du rail | Le manuel |
| Signal de communication | Le SMEMA |
| Positionnement des PCB | Positionnement des appareils |
| Système de sélection | Vacuum |
| Fuseau de coupe | Le système de réglage de l'équipement doit être équipé d'un système de réglage de l'équipement. |
| Type de refroidissement | Auto-refroidissement |
| Changement automatique d' outil | Optionnel |
| Vérification du couteau cassé | - Oui, oui. |
| Précision de coupe | ± 0,01 mm |
| Bit de routage | 0.8-3.0 Dia, rotation à droite |
| Répétition exacte | ± 0,02 mm |
| Coordonner la vitesse de déplacement | 1000 mm/s |
| Mode de déchargement | Ceinture ESD |
| Voie de collecte des déchets | Collecte des déchets des placards |
| Programmer les procédures | Gerber Importation/édition de dessin |
| Alimentation en air | 5 à 8 kg/cm2 |
| Énergie | AC380V, 50/60 Hz, 3 kW |
Détails du routeur de dépannage de PCB en ligne:
Avantages du routeur PCB en ligne:
1Opération en ligne: La machine est conçue pour être intégrée dans la ligne de production, permettant le dépannage continu et automatisé des PCB.Cela garantit un flux de travail en douceur et des processus de production efficaces dans la fabrication d'électronique automobile.
2. Capacité de coupe du fond: la machine est équipée d'un routeur spécialisé de coupe du fond qui coupe et sépare avec précision les PCB du côté du fond.Cela permet d'éliminer avec précision les sections indésirables du PCB, tels que les onglets détachables ou les bords panonnés.
3. Opération entièrement automatique: la machine offre un fonctionnement entièrement automatique, réduisant au minimum le besoin d'intervention manuelle.amélioration de l'efficacité et du débit de production.
4. Précision et précision: avec sa technologie de coupe avancée, la machine assure une haute précision et une précision dans la coupe du fond.et maintient l'intégrité des circuits et des composants.
5. Paramètres de coupe personnalisables: la machine permet de personnaliser les paramètres de coupe tels que la profondeur de coupe, la vitesse et le positionnement de l'outil.Cette flexibilité permet aux opérateurs d'adapter la machine à des conceptions de PCB spécifiques et d'obtenir des résultats de coupe optimaux.
6Système de convoyeur: La machine est généralement équipée d'un système de convoyeur qui transporte les PCB à travers le processus de découpe.réduire le risque de dommages et maintenir l'efficacité de la production.
7Système de vision: certaines machines peuvent incorporer un système de vision pour l'alignement et le positionnement précis des PCB pendant le processus de coupe.Cela assure une coupe précise le long du chemin de coupe prédéfini, améliorant la qualité globale et le rendement.
8. Caractéristiques de sécurité: Les caractéristiques de sécurité sont intégrées dans la conception de la machine pour assurer la sécurité de l'opérateur.
FAQ du routeur de dépannage en ligne:
1.A: Quelle est la durée de vie du bit de routage?
Q: 150 à 300 mètres.
2.A: Ce modèle peut-il couper des cartes PCB en aluminium?
Q: Oui, elle peut.
3.A: Et le positionnement des PCB?
Q: Utilisez une manette personnalisée pour le positionnement.
4.A: Quelle est la broche pour le routeur PCB en ligne?
Q:Allemagne SycoTec 4025.
5- Comment l'emballer?
Q: Le routeur et le nettoyant sont emballés dans un boîtier en bois séparé après aspiration.
6.A:L'installation et la formation sur place sont disponibles.
Q: Oui, il est disponible.
7A: Quelles sont vos conditions de livraison?
Q: Nous acceptons les produits ex-works, FOB, CIF, DDU, DDP, etc.
Notre service:
1- Assistance technique à vie et garantie de 2 ans.
2Un remplacement ou un remboursement gratuit sera effectué en cas de problème de qualité.
3. Réponse rapide/réactions dans les 12 heures
4Des ingénieurs sont disponibles pour être envoyés à l'étranger pour effectuer l'installation et la formation.
5Un emballage solide pour éviter les dommages lors du transport.
